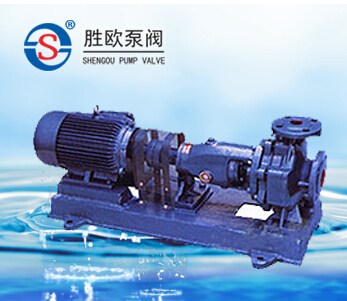

单级卧式离心泵属于叶片式水泵产品,卧式单级离心泵的性能参数范围比较广泛、卧式离心泵型号齐全能满足用户的各种流量需求,由于设计结构简单所以具有维修方便的优点,因此卧式离心泵在工业生产中应用最为广泛.产品广泛应用于大中流量及低压情况下液体的输送.目前已达到系列化,流量可在5-2020m3/h范围内,扬程可在8~125m范围内,并且由于卧式管道离心泵的材料、结构的不同,可输送不同的介质.
单级卧式离心泵采用最先进的水力模型,根据IS型单级单吸离心泵之性能参数和立式离心泵的独特结构组合设计,并严格按照国际iso2858进行设计制造,该卧式离心泵产品轴封选用硬质合金机械密封装置,具有高效节能、性能可靠、安装使用方便等特点.
卧式离心泵由于效率高、结构简单等诸多优点,卧式管道离心泵被广泛地应用于工农业生产及生活中,以输送清水、泥浆、酸、碱、盐溶液以及液态有机物等物料.
单级卧式离心泵的吸入口与吐出口均在水泵轴心线的下方,与轴线垂直成水平方向.检修时无需拆卸进出口水管及电机.从传动方向看去,水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转).
泵主要零件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套等.
泵体与泵盖构成叶轮的工作室.在进出水法兰上,制有安装真空表和压力表的管螺孔.进出水法兰的下部,制有放水的管螺孔.
经过静平衡校验的叶轮,用轴套和两边的轴套螺母固定在轴上,其轴向位置可通过轴套螺母进行调整.
泵轴由两个单列向心球轴承支承.轴承装在轴承体内、安装在泵体两端,用黄油润滑.
双吸密封环用以减少水泵压水室的水漏回吸水室.
泵通过弹性联轴器由电动机直接传动,必要时亦可用内燃机传动.
轴封为软填料密封(根据用户需要可采用机械密封结构).
产品特点
1、单级卧式离心泵根据国际标准ISO2858所规定的性能和尺寸设计的,主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成.
2、泵体和泵盖部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式.其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部分进行检修.
3、泵的壳体(即泵体和泵盖)构成泵的工作室.叶轮、轴和滚动轴承等为泵的转子.悬架轴承部件支撑着泵的转子部分,滚动轴承受泵的径向力和轴向力.
4、为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔.
5、泵的轴向密封环是由填料压盖,填料环和填料等组成,以防止进气或大量漏水.泵的叶轮如有平衡,则装有软填料的空腔与叶轮吸入口相通,如叶轮入口处液体处于真空状态,则很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔,将泵室内压力水引至填料环进行密封.泵的叶轮如没有平衡孔,由于叶轮背面液体压力大于大气压,因而不存在漏气问题,故可不装填料环.
6、为避免轴磨损,在轴通过填料腔的部位装有轴套保护.轴套与轴之间准有O型密封圈,以防止沿着配合表面进气或漏水.
7、泵的传动方式是通过加长弹性联轴器与电动机联接的,泵的旋转方向,从驱动端看,为顺时针方向旋转.
(1)单级卧式离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度≤80℃.
(2)广泛适用于冶金、化工、纺织、造纸以及宾管、饭店等锅炉热水循环增压及城市采暖系统.ISW型使用温度T≤120℃.
(3)供输送不含固体颗粒、具有腐蚀性、粘度类似于水液体,适用于石油、化工、冶金、电力、造纸、食品、制药及合成纤维等部门,使用温为-20??-120℃.
(4)供输送油、煤油、柴油等油类产品或燃、易爆液体,被输送介质温度-20-120℃. |
