离心泵的汽蚀参数有哪些？
1．汽蚀余量NPSH
离心泵吸入口处单位质量液体超出液体汽化压力的富余能量(以米液柱计)，称汽蚀余量，其值等于从基准面算起的泵吸入口的总吸入水头(绝对压力，以米液柱计)减去该液体的汽化压力(绝对压力，以米液柱计)。
基准面按以下两种原则取定位置：

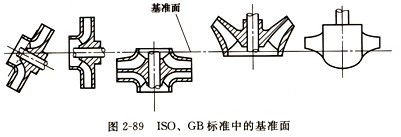

①IS0标准，GB标准规定基准面为通过叶轮叶片进口边的外端所描绘的圆的中心的水平面。对于多级泵以第一级叶轮为基准，对于立式双吸泵以上部叶片为基准(见图2-89)。
②APl 610规定对卧式泵，其基准面是泵轴中心线；对立式管道泵，其基准面是泵吸入口中心线；对其他立式泵，其基准面是基础的顶面。
2．装置汽蚀余量NPSH。
由泵装置系统(以液体在额定流量和正常泵送温度下为准)确定的汽蚀余量，称装置汽蚀余量，也称为有效汽蚀余量或可用汽蚀余量(以米液柱计)，其大小由吸液管路系统的参数和管路中流量所决定，而与泵的结构无关。
3．离心泵的必需汽蚀余量NPSH，
由水泵厂根据试验(通常用20℃的清水在额定流量下测定)确定的汽蚀余量，称泵的必需汽蚀余量(以米液柱计)。
对于离心泵，泵厂给出NPSH，值一般留有0.3m的余量；对于计量泵、往复泵，因不同的人口阀和局部流态很复杂，泵厂一般仅测试流量变化的入口压力来确定NPSH，值，并不考虑阀内的局部流动，为确保不发生局部汽蚀，通常离心泵厂给出NPSH，值留有0.2bar的余量。
需要强调的是此处谈到的余量是泵厂自身留有的余量，计算NPSH。安全裕量S时一般不应考虑进去。
必需汽蚀余量在吸入法兰处测定并换算到基准面。在比较NPSHa和NPSHr值时应注意基准面是否一致，如不一致应换算至同一基准面。
4．吸上真空度H。
吸上真空度H。是从泵基准面算起的泵吸入口的真空度(以米液柱计)，也称吸上真空高度。国内老式样本以吸上真空度反映泵的汽蚀性能，现该指标已淘汰。Hs与NPSHr值的换算按下式：
HPSHr=l0-Hs (2-35)
5．离心泵的安装高度h
泵的安装高度h也称泵的吸液高度，是指泵的基准面至吸入液面之间的高度差。
6．汽蚀曲线
NPSHa和NPSHr均随流量的变化而变化。一般NPSH，随流量的增加而增大，而NPSHa则随流量的增加而减小(见图2-90)。泵厂提供的泵性能曲线上一般应有NPSH，一Q曲线。
7．离心泵的NPSHa安全裕量S
为确保不发生汽蚀，离心泵的NPSH。必须有一个安全裕量S，满足NPSHa一NPSHr≥S。
对于一般的离心泵，S取0.6～1.0m。但是 对于一些特殊用途或条件下使用的离心泵，S值需按表2—19取定。
对于一般的离心泵，S取0.6～1.0m。按SH/T3139和SH/T3140规定，卧式离心泵在额定点的必须汽蚀余量NPSH应至少比装置汽蚀余量NPSH小0.6M.对于立式简代泵及液下泵来说，此限制可以用0.1M代替0.6M，且不应考虑对烬类液体的修正参数。 |
