离心泵安装最大高度的计算
泵房内的地坪标高取决于泵的安装高度，正确地计算离心泵的最大允许安装高度，使泵站既能安全供水，又能节省土建造价，具有很重要的意义。由式

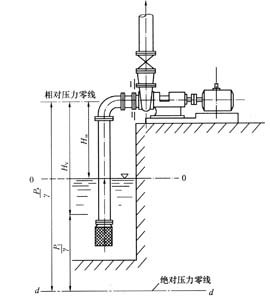

Hv——泵壳吸人口的测压孔处的真空值(mH20)，如图2-69所示。 离心泵铭牌或样本中，对于各种泵都给定了一个允许吸上真空高度日。，此日。即为式
(2—148)中Hr的最大极限值。在实用中，离心泵的Hs超过样本规定的Hv值时，就意味着泵将会遭受气蚀. 水泵厂一般在样本中，用p-H。曲线来表示该泵的吸水性能。图2-70所示，为14SA型离心泵的p-H。曲线，此曲线是在大气压为10．33mH20，水温为20℃时，由专门的气蚀试验求得的。它是该泵吸水性能的一条限度曲线。在使用时，要注意以值是个条件值，它与当地大气压(Pa)及抽升水的温度(t)有关，由式
 (2-147)可看出。因此，在工程上应用泵样本中的日。值时，必须考虑到：当地大气压越低，泵的以值就将越小(大气压与当地海拔的关系，见表2-7)。其次，如抽升的水温(t)越高，泵吸入口处所要求的绝对压力P，也就应越大(水温与防止气穴现象的饱和蒸汽压力值关系，见表2-7)。水温越高，泵的Hs值也将越小。 海拔高度与大气压的关系 表2-8
|
海拔(m)
|
-600
|
0
|
100
|
200
|
300
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1500
|
2000
|
3000
|
4000
|
5000
|
|
大气压
Pa／r(mH20)
|
11.3
|
10.33
|
10.2
|
10.1
|
10.0
|
9.8
|
9.7
|
9.6
|
9.5
|
9.4
|
9.3
|
9.2
|
8.6
|
8.4
|
7.3
|
6.3
|
5.5
|
如果，泵安装实际地点的气压是ha，不是10．33mH20时(例如在高原区修建泵站)或水温是t而不是20℃时(例如用来抽升热水时其饱和蒸汽压力是hva而不是20℃的0.24时)，则对水泵厂所给定的日。值，应作如下的修正： H”S=Hs-(10.33-ha)-(hva-0.24) |
