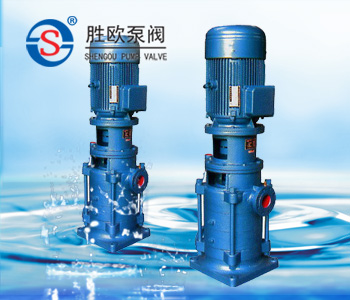

一、DL型立式多级离心泵概述:
DL型立式多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型,为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决,残余轴向力由球轴轴承承受,用油脂润滑。轴封采用软填料或机械密封。产品执行JB/T2727-93《立式多级离心泵型式与基本参数》标准,主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。
本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量可靠、性能稳定。
二、DL型立式多级离心泵 产品特点:
1、水力模型先进:效率高,性能范围广。
2、结构新颖,运行可靠:取消了平衡鼓,其轴向力采用水力平衡,彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题,保证了运行更加可靠。
3、更少的运行、维修费用:采用优质机械密封,耐磨损、无泄漏、使用寿命长,故障率低,具有更少的运行维修费用。
4、运行平稳,噪音低:采用低转速电机,使泵运行平稳,噪音更低。
5、立式结构,占地面积小。
三、DL立式多级离心泵型号意义:
四、DL型立式多级离心泵适用范围:
广泛应用于工业和城市给排水、高层建筑的消防、生活供水以及空调机组循环、远距离送水、采暖、浴室、锅炉冷暖水循环增压及设备配套等场合。DL型立式多级离心泵使用介质温度不超过80℃,DLR型使用介质不超过120℃。
五、DL立式多级离心泵结构图:
|
序号
|
名称
|
材料或型号
|
序号
|
名称
|
材料或型号
|
1
|
电 机
|
Y系列(V5)4极
|
12
|
出 水 段
|
HT200
|
2
|
联 轴 器
|
HT200
|
13
|
平 衡 套
|
HT200
|
3
|
弹 性 块
|
橡 胶
|
14
|
平 衡 鼓
|
HT200
|
4
|
轴承压盖
|
HT200
|
15
|
末级导叶
|
HT200
|
5
|
轴承并帽
|
45
|
16
|
中 段
|
HT200
|
6
|
轴 承 盒
|
HT200
|
17
|
导 叶
|
HT200
|
7
|
轴 承
|
180系列
|
18
|
叶 轮
|
HT200
|
8
|
挡 水 套
|
45
|
19
|
出 水 段
|
HT200
|
9
|
石棉压盖
|
HT200
|
20
|
下 轴 套
|
45
|
10
|
石 棉
|
石 棉
|
21
|
下 轴 承
|
铜合金
|
11
|
填料函体
|
HT200
|
22
|
轴
|
45、2Cr13
|
六、DL立式多级离心泵结构说明:
DL型立式多级泵由电机和泵两部分组成,电机为Y型三相异步电机,泵和电机采用联轴器连接,整体为刚性连接,使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损,定子上装有密封环、平衡套等,磨损后可用备件更换。转子部分由轴、叶轮、平衡毂等组成。转子下端为水润滑轴承,上部为角接触球轴承,DL立式多级离心泵的轴向力绝大部分由平衡鼓来承担,其余小部分残余轴向力幅角接触球轴承来承受。进水段和出水段和结合面用纸垫通过接紧达到密封。轴封采用填料或机械密封,用户可根据需要选择。
立式多级泵旋转方向从驱动端向下看为逆时针方向转动。
1、立式多级泵结构紧凑,体积小,外形美观,占地面积小,节省建筑费用;
2、立式多级泵的吸入口和出水口在同一中心线上,简化管路的连接;
3、根据实际情况,多级泵的进出口可装配成90°、180°、270°不同的方向;
4、根据实际情况,多级泵的出口可装配成1~5个出口,以满足同一台泵上获得不同的扬程。
七、DL立式多级离心泵性能参数:
型 号
|
级
数
|
口径
(mm)
|
流量
(m3/h)
|
扬程
(m)
|
功率
(KW)
|
转速
(r/min)
|
汽蚀余量
(m)
|
40DL(DLR)6-12
|
2
|
40
|
6
|
24
|
1.5
|
1480
|
3.2
|
3
|
36
|
2.2
|
4
|
48
|
3
|
5
|
60
|
4
|
6
|
72
|
4
|
7
|
84
|
5.5
|
8
|
96
|
5.5
|
9
|
108
|
7.5
|
10
|
120
|
7.5
|
11
|
132
|
7.5
|
12
|
144
|
11
|
50DL(DLR)12.5-12.5
|
2
|
50
|
12.5
|
25
|
3
|
1480
|
2.2
|
3
|
3.75
|
3
|
4
|
50
|
4
|
5
|
62.5
|
5.5
|
6
|
75
|
7.5
|
7
|
87.5
|
7.5
|
8
|
100
|
7.5
|
9
|
112.5
|
11
|
10
|
125
|
11
|
65DL(DLR)30-15
|
2
|
65
|
30
|
30
|
5.5
|
1480
|
2.82
|
3
|
45
|
7.5
|
4
|
60
|
11
|
5
|
75
|
15
|
6
|
90
|
15
|
7
|
105
|
18.5
|
8
|
120
|
22
|
9
|
135
|
22
|
10
|
150
|
30
|
80DL(DLR)50-20
|
2
|
80
|
50
|
40
|
11
|
1480
|
2.2
|
3
|
60
|
15
|
4
|
80
|
22
|
5
|
100
|
30
|
6
|
120
|
3.
|
7
|
140
|
37
|
8
|
160
|
45
|
9
|
180
|
45
|
10
|
200
|
55
|
100DL(DLR)72-20
|
2
|
100
|
72
|
40
|
15
|
1480
|
2.8
|
3
|
60
|
18.5
|
4
|
80
|
30
|
5
|
100
|
37
|
6
|
120
|
37
|
7
|
140
|
45
|
8
|
160
|
55
|
9
|
180
|
55
|
10
|
200
|
75
|
100DL(DLR)100-20
|
2
|
100
|
100
|
40
|
18.5
|
1480
|
2.8
|
3
|
60
|
30
|
4
|
80
|
37
|
5
|
100
|
45
|
6
|
120
|
55
|
7
|
140
|
75
|
8
|
160
|
75
|
9
|
180
|
90
|
10
|
200
|
90
|
150DL(DLR)150-20
|
2
|
150
|
150
|
40
|
30
|
1480
|
2.8
|
3
|
60
|
37
|
4
|
80
|
45
|
5
|
100
|
55
|
6
|
120
|
75
|
7
|
140
|
90
|
8
|
160
|
90
|
9
|
180
|
110
|
10
|
200
|
132
|
150DL(DLR)165-20
|
2
|
150
|
160
|
50
|
37
|
1480
|
3.5
|
3
|
75
|
55
|
4
|
100
|
75
|
5
|
125
|
90
|
6
|
150
|
110
|
7
|
175
|
132
|
8
|
200
|
132
|
9
|
225
|
160
|
10
|
250
|
160
|
150DL(DLR)200-20
|
2
|
150
|
200
|
40
|
37
|
1480
|
3.5
|
3
|
60
|
55
|
4
|
80
|
73
|
5
|
100
|
90
|
6
|
120
|
110
|
7
|
140
|
110
|
8
|
160
|
132
|
200DL(DLR)300-20
|
2
|
200
|
300
|
40
|
55
|
1480
|
5
|
3
|
60
|
75
|
4
|
80
|
110
|
5
|
100
|
132
|
6
|
120
|
160
|
7
|
140
|
160
|
8
|
160
|
200
|
八、DL立式多级离心泵使用说明:
(一)、起动
l、泵用于有吸程场合,即进口为负压时,应先向进口管路中进行灌水排气或用真空泵引水,使水充满整个泵和进口管路,注意进口管路必须密封,不得有漏气现象存在。
2、关闭出口管上的闸阀及压力计旋塞,以减小起动电流。
3、用手转动转子几圈,使轴承润滑并检查泵内叶轮和密封环运转有无碰擦,如转不动,不应起动,直至找出故障原因为止。
4、试起动,电机转向应和泵上的箭头指向一致,打开压力计旋塞。
5、当转子达到正常运转后,压力计显示出压力时,逐渐打开出口闸阀,调节至所需工况。
(二)、运转
1、泵在运转时,必须注意观察仪表读数,尽量使泵在铭牌规定的流量扬程附近工作,严防大流量运行。
2、定时检查电机电流值不应超过额定电流;
3、泵的轴承温度不得高于75℃,并不得超过外界温度35℃。
4、泵在开始运转时应放松填料压盖,当膨胀石墨或填料完全膨胀后再调整到合适的程度。
5、易损件磨损过大应及时更换。
6、发现异常现象,立即停机检查原因。
(三)、停车
1、关闭出水管路上的闸阀,关闭真空表旋塞。
2、停止电机,然后关闭压力计旋塞。
3、如有冬季塞冷季节,应将泵内液体放尽,以免冻裂。
4、长期停止使用,应将泵拆卸,清洗上油,妥善保管。
九、DL立式多级离心泵故障分析与排除:
故障现象
|
可能产生的原因
|
解决方法
|
多级离心泵不吸水压力表和真空表指针剧烈跳动
|
1.灌注引水不够
2.管路与仪表联接处漏气
3.吸程过高
|
1.检查底阀是否漏水.再雇足引水
2.拧紧漏气处
3.降低吸水高度
|
多级离心泵不吸水真空表表示高度真空
|
1.底阀没有打开或己堵塞
2.吸水管路阻力太大
3.过滤器堵塞
|
1.检査底阀
2.更换吸水
3.清理过滤器
|
压力表有压力但仍不出水
|
1.出水管阻力太大
2.旋转方向不对
3.出口管阀门未开
4.叶轮堵塞
|
1.检査或缗短水管
2.检査电机.两相互调
3.打开出口阀
4.清除叶轮内的污物
|
达不到设计流量
|
1.有空气吸入
2.由于水位降低.淹没深度不够,
3.叶轮内有异物堵塞
4.转子部分严重磨损
|
1.检査漏气部位并排除
2.延长吸水管.加深淹深度
3.拆卸并滴除异物
4.更换密封坏
|
多级离心泵消耗功率过大
|
1.填料压得过紧.并发热
2.流置过大
3.回转体与壳体有碰擦
4.泵轴承磨损
5.泵轴弯曲
|
1.适当放松
2.关小闸阀开度
3.修 整
4.更换轴承
5.更换或校正
|
多级离心泵振动加大
|
1.叶轮局部有堵塞
2.叶轮破损
3.流量过小
4.泵轴与电动机不同心
5.轴承破损
6.混入空气.发生汽蚀
|
1.拆卸清除异物
2.更 换
3.稍幵出口阀
4.定点找正
5.更 换
6.改变吸入位.改善吸水管
|
