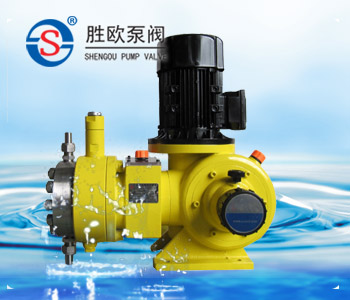

一、JYZ型液压隔膜计量泵介绍：
流量范围: 0-150 L/H
压力范围: 0-20MPA
功率: 370W ,550W, 220V / 380V /400V,50Hz / 60Hz
驱动系统: 两相、三相标准电极或防爆电机
流量控制: 手动控制或自动控制
防护等级: IP55,IP54
1、综合了机械隔膜式与柱塞式计量泵的双重优点。
2、噪音小，经久耐用。
3、吐出压力最高一款系列可达500KG。
4、定量输出，在泵运行或停止时也可任意调节流量，计量精确度到正负百分之一。
5、通过液压及N型曲轴机构来传递动力，性能平稳。
二、JYZ型液压隔膜计量泵特点：
1.无泄漏，维修方便，低噪音，使用方便。
2.计量精度优于机械隔膜泵，密封性能优于柱塞泵。
3.配冲程调节器可以实现远程自动控制。
4. 隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶完全包履，可有效提出升隔膜使用寿命
三、JYZ型液压隔膜计量泵材料：
|
泵头部位材料
|
工作条件
|
|
计量泵头：SUS304、SUS316、 304+PTFE, 316+PTFE
|
环境温度： -30℃ ---90℃
|
|
计量阀： SUS304、SUS316
|
电机： 二相、三相标准电机或防爆电机
|
|
阀球： 二氧化硅、SUS304、SUS316、陶瓷、氧化锆
|
功率：0.37KW 0.55KW
|
|
密封： 聚四氟乙烯
|
防护等级：IP54
|
四、JYZ型液压隔膜计量泵性能参数：
| 型号MODEL |
流量（L/H） |
电机功率 |
柱塞直径
（mm） |
行程
(mm) |
泵速
(min-1) |
进出口径
(DN) |
重量(kg) |
| 0.37kw |
0.55kw |
| 压力（Mpa） |
| JYX□/20/13 |
7 |
13 |
20 |
10 |
25 |
96/144 |
6
接管套 |
37 |
| JYX□/14/9.0 |
11 |
9.0 |
14 |
12 |
| JYX□/14/9.0 |
16 |
9.0 |
14 |
| JYX□/7.6/5.4 |
20 |
5.4 |
7.6 |
16 |
| JYX□/7.6/5.4 |
30 |
5.4 |
7.6 |
| JYX□/3.2/2.2 |
50 |
2.2 |
3.2 |
25 |
10
接管套 |
40 |
| JYX□/3.2/2.2 |
75 |
2.2 |
3.2 |
| JYX□/2.5/1.7 |
100 |
1.7 |
2.5 |
28 |
| JYX□/2.0/1.3 |
120 |
1.3 |
2.0 |
32 |
| JYX□/1.6/1.1 |
150 |
1.1 |
1.6 |
35 |
15法兰 |
42 |
