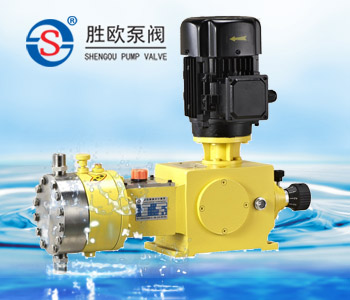

一、JYX型液压隔膜式计量泵概述:
可调计量范围:0-125L/H
最大压力承受范围:0-25MPa
驱动方式:电机驱动
控制方式:手动、自动控制
配置方式:泵头保温、冷却、电机可配防爆
1、与介质直接接触部位全采用不锈钢及四氟材质。过流适应一般颗粒,无毒无味。
2、精铸壳体,耐用,精密浇铸壳体,铸铜蜗轮及耐磨球轴承,润滑油润滑所有驱动零件。
3、易损部件全部经过特殊化处理,质量保证。
4、内部配置性能卓越的调节器总成,延长泵的使用寿命,并降低了噪音。
5、定量输出,在泵运行或停止时也可任意调节流量,精密度高可达正负百分之一。
6、吐出压力最高一款系列可达500KG。
7、适用于输送温度为 -30~120℃,粘度为 0.3~800mm2/s 的介质。
二、JYX型液压隔膜式计量泵特点:
1.无泄漏,维修方便,低噪音,使用方便。
2.计量精度优于机械隔膜泵,密封性能优于柱塞泵。
3.配冲程调节器可以实现远程自动控制。
4. 隔膜为多层复合结构压制而成,第一层超韧性Teflon耐酸薄膜,第二层EPDM弹性橡胶,第三层3.0mmSUS304支撑铁芯,第四层采用强化尼龙纤维补,第五层采用EPDM弹性橡胶完全包履,可有效提出升隔膜使用寿命
三、JYX液压隔膜式计量泵材料:
泵头部位材料
|
工作条件
|
计量泵头:SUS304、SUS316
|
环境温度: -30℃ ---90℃
|
计量阀: SUS304、SUS316
|
电机: 二相、三相标准电机或防爆电机
|
阀球: 二氧化硅、SUS304、SUS316、陶瓷、氧化锆
|
功率:0.37KW 0.55KW
|
密封: 聚四氟乙烯
|
防护等级:IP54
|
四、JYX液压隔膜式计量泵性能参数:
型号MODEL |
流量(L/H) |
电机功率 |
柱塞直径
(mm) |
行程
(mm) |
泵速
(min-1) |
进出口径
(DN) |
重量(kg) |
0.37kw |
0.55kw |
压力(Mpa) |
JYX□/20/13 |
7 |
13 |
20 |
10 |
25 |
96/144 |
6
接管套 |
37 |
JYX□/14/9.0 |
11 |
9.0 |
14 |
12 |
JYX□/14/9.0 |
16 |
9.0 |
14 |
JYX□/7.6/5.4 |
20 |
5.4 |
7.6 |
16 |
JYX□/7.6/5.4 |
30 |
5.4 |
7.6 |
JYX□/3.2/2.2 |
50 |
2.2 |
3.2 |
25 |
10
接管套 |
40 |
JYX□/3.2/2.2 |
75 |
2.2 |
3.2 |
JYX□/2.5/1.7 |
100 |
1.7 |
2.5 |
28 |
JYX□/2.0/1.3 |
120 |
1.3 |
2.0 |
32 |
JYX□/1.6/1.1 |
150 |
1.1 |
1.6 |
35 |
15法兰 |
42 |
