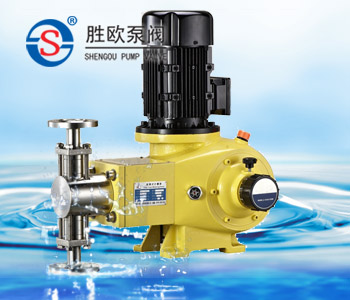

一、 J-ZR柱塞计量泵介绍：
计量泵可调计量范围：0-1000L/H
最大压力承受范围：0-50MPa
驱动方式：电机驱动
控制方式：手动、自动控制 (可接收4-20mA信号来调节流量)
配置方式：泵头保温、冷却、电机可配防爆
二、J-ZR柱塞计量泵特点：
1、与介质直接接触部位全采用不锈钢及四氟材质。过流适应一般颗粒,无毒无味。
2、双泵头结构，经济实用，占地面积小，性能优越。
3、易损部件全部经过特殊化处理，质量保证。
4、内部配置性能卓越的调节器总成，延长泵的使用寿命，并降低了噪音。
5、定量输出，在泵运行或停止时也可任意调节流量，精密度高可达正负百分之一。
6、吐出压力最高一款系列可达500KG。
7、适用于输送温度为 -30～120℃，粘度为 0.3～800mm2/s 的介质。
三、J-ZR柱塞式计量泵材料：
|
泵头部位材料
|
工作条件
|
|
计量泵头：SUS304、SUS316、SUS304+PTFE、SUS316+PTFE
|
环境温度： -30℃ ---100℃
|
|
计量阀： SUS304、SUS316
|
电机： 二相、三相标准电机或防爆电机
|
|
阀球： 二氧化硅、SUS304、SUS316、陶瓷、氧化锆
|
功率：0.75KW 1.1KW 1.5KW
|
|
密封： 聚四氟乙烯
|
防护等级：IP55
|
四、J-ZR柱塞式计量泵结构图：
|
序号
|
零件名称
|
序号
|
零件名称
|
序号
|
零件名称
|
序号
|
零件名称
|
|
1
|
箱体
|
9
|
调节顶杆
|
17
|
偏心轮
|
25
|
泵头
|
|
2
|
电机连接头
|
10
|
调节杆
|
18
|
健
|
26
|
单向阀
|
|
3
|
电机
|
11
|
密封件
|
19
|
顶杆
|
27
|
接管阀
|
|
4
|
密封件
|
12
|
蜗杆
|
20
|
泵头联节头
|
28
|
填料
|
|
5
|
健
|
13
|
轴承
|
21
|
密封件
|
29
|
柱塞
|
|
6
|
调节器
|
14
|
调节螺丝
|
22
|
柱塞压紧帽
|
30
|
泵头压板
|
|
7
|
手轮
|
15
|
主轴
|
23
|
填料压紧帽
|
31
|
轴承垫板
|
|
8
|
紧定螺丝钉
|
16
|
滚轮
|
24
|
螺丝
|
|
|
五、J-ZR柱塞式计量泵性能参数：
| 型号MODEL |
流量（L/H） |
电机功率 |
柱塞直径
（mm） |
行程
(mm) |
泵速
(min-1) |
进出口径
(DN) |
重量(kg) |
| 1.1kw |
1.5kw |
| 压力（Mpa） |
| J-ZR□/50/40 |
6.5 |
40 |
50 |
8 |
30 |
96 |
6
接管套 |
80 |
| J-ZR□/40/30 |
16 |
30 |
40 |
12 |
| J-ZR□/22/16 |
32 |
16 |
22 |
16 |
| J-ZR□/14/10 |
50 |
10 |
14 |
20 |
10
接管套 |
86 |
| J-ZR□/9.0/6.3 |
80 |
6.3 |
9.0 |
25 |
| J-ZR□/7.5/5.0 |
100 |
5.0 |
7.5 |
28 |
| J-ZR□/5.6/4.0 |
130 |
4.0 |
5.6 |
32 |
15
接管套 |
90 |
| J-ZR□/4.8/3.5 |
160 |
3.5 |
4.8 |
35 |
| J-ZR□/4.0/2.8 |
190 |
2.8 |
4.0 |
38 |
| J-ZR□/3.2/1.6 |
225 |
2.4 |
3.2 |
42 |
| J-ZR□/2.8/2.0 |
265 |
2.0 |
2.8 |
45 |
| J-ZR□/2.3/1.6 |
330 |
1.6 |
2.3 |
50 |
20
法兰 |
95 |
| J-ZR□/1.8/1.4 |
400 |
1.4 |
1.8 |
55 |
| J-ZR□/1.6/1.2 |
480 |
1.2 |
1.6 |
60 |
| J-ZR□/1.3/1.0 |
550 |
1.0 |
1.3 |
65 |
| J-ZR□/1.2/0.8 |
650 |
0.8 |
1.2 |
70 |
| J-ZR□/1.0/0.6 |
750 |
0.6 |
1.0 |
75 |
25法兰 |
98 |
| J-ZR□/0.5 |
1000 |
*** |
0.5 |
75 |
30 |
144 |
