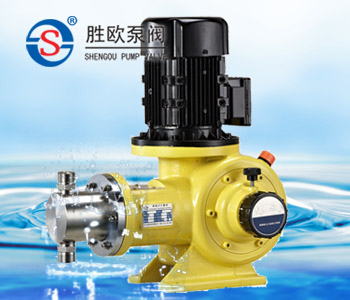

一、J-Z型柱塞式计量泵介绍:
可调计量范围:0-460L/H
最大压力承受范围:0-50MPa
驱动方式:电机驱动
控制方式:手动、自动控制 (可接收4-20mA信号来调节流量)
配置方式:泵头保温、冷却、电机可配防爆
二、J-Z型柱塞式计量泵特点:
柱塞计量泵使用的排出压力范围比较广泛,且宜制成高压泵
结构简单,维修方便,价格具有竞争优势
柱塞直径很小,通常在3-200mm.
使用绝缘,冷却或加热泵缸控制介质温度。
1、计量泵与介质直接接触部位全采用不锈钢及四氟材质。过流适应一般颗粒,无毒无味。
2、双泵头结构,经济实用,占地面积小,性能优越。
3、易损部件全部经过特殊化处理,质量保证。
4、内部配置性能卓越的调节器总成,延长泵的使用寿命,并降低了噪音。
5、定量输出,在泵运行或停止时也可任意调节流量,精密度高可达正负百分之一。
6、吐出压力最高一款系列可达500KG。
7、适用于输送温度为 -30~120℃,粘度为 0.3~800mm2/s 的介质。
三、J-Z型柱塞式计量泵材料:
泵头部位材料
|
工作条件
|
计量泵头:SUS304、SUS316
|
环境温度: -30℃ ---90℃
|
计量阀: SUS304、SUS316
|
电机: 二相、三相标准电机或防爆电机
|
阀球: 二氧化硅、SUS304、SUS316、陶瓷、氧化锆
|
功率:0.75KW 1.1KW
|
密封: 聚四氟乙烯
|
防护等级:IP54
|
四、J-Z柱塞式计量泵性能参数:
型号MODEL |
流量(L/H) |
电机功率 |
柱塞直径
(mm) |
行程
(mm) |
泵速
(min-1) |
进出口径
(DN) |
重量(kg) |
0.55kw |
0.75kw |
压力(Mpa) |
J-Z□/40/32 |
6 |
32 |
40 |
8 |
25 |
96 |
6
接管套 |
42 |
J-Z□/25/20 |
10 |
20 |
25 |
10 |
J-Z□/20/15 |
15 |
15 |
20 |
12 |
J-Z□/10/8.0 |
25 |
8.0 |
10 |
16 |
J-Z□/6.3/5.4 |
40 |
5.4 |
6.3 |
20 |
J-Z□/4.5/3.5 |
65 |
3.5 |
4.5 |
25 |
10
接管套 |
45 |
J-Z□/3.6/2.8 |
80 |
2.8 |
3.6 |
28 |
J-Z□/2.8/2.0 |
110 |
2.0 |
2.8 |
32 |
J-Z□/2.3/1.7 |
130 |
1.7 |
2.3 |
35 |
J-Z□/2.0/1.5 |
160 |
1.5 |
2.0 |
38 |
15
接管套 |
50 |
J-Z□/1.6/1.2 |
190 |
1.2 |
1.6 |
42 |
50 |
J-Z□/1.4/1.0 |
210 |
1.0 |
1.4 |
45 |
55 |
J-Z□/1.1/0.8 |
270 |
0.8 |
1.1 |
50 |
50 |
J-Z□/0.9/0.6 |
330 |
0.6 |
0.9 |
55 |
20
接管套 |
55 |
J-Z□/0.8/0.5 |
400 |
0.5 |
0.8 |
60 |
J-Z□/0.6/0.4 |
470 |
0.4 |
0.6 |
65 |
