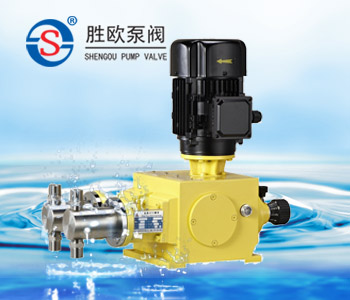

一、2J-X型双泵头柱塞计量泵概述：
2J-X系列柱塞式计量泵主要是往复式柱塞泵、活塞泵，按泵的缸数可分为单缸、双缸、三缸等多种类型。
该泵可广泛用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药、水厂、环保等工业和科技部门。用来向加压或常压容器及管道内精确定量输送不含固体颗粒的液体。其流量可以开机（或定机）时从0-100%范围内无级调节。（根据计量泵的特性，最少行程一般不小于总行程的10%）单缸泵适用于单一液体的场合；双缸泵可作比例泵使用，也可并联使用；三缸泵可作为三比例泵使用，也可三缸并联，以达到较大排量，增高了液体的脉冲频率，促使液体连续顺畅加入；六缸泵可达三缸泵二倍效果。该型泵可输送温度-30℃—100℃，粘度为0.3—800mm2/s不含固体颗粒等腐蚀性或非腐蚀性液体介质。不同型号的计量泵均可根据用要求装配变频电机（能接收4-20mA电流信号）或防爆电机。泵的型号规格及参数请参考本公司的产品样本。
计量范围：0-300L/H(单头为150L/H)
压力承受范围：0-50MPa
驱动方式：电机驱动
控制方式：手动、自动控制
配置方式：泵头保温、冷却、电机可配防爆
二、2J-X型双泵头柱塞计量泵特点：
1、与介质直接接触部位全采用不锈钢及四氟材质。过流适应一般颗粒,无毒无味。
2、双泵头结构，经济实用，占地面积小，性能优越。
3、易损部件全部经过特殊化处理，质量保证。
4、内部配置性能卓越的调节器总成，延长泵的使用寿命，并降低了噪音。
5、定量输出，在泵运行或停止时也可任意调节流量，精密度高可达正负百分之一。
6、吐出压力最高一款系列可达500KG。
7、适用于输送温度为 -30～120℃，粘度为 0.3～800mm2/s 的介质。
三、2J-X系列双泵头柱塞式计量泵结构原理：
1.泵的结构：该泵的由电机、传动箱、缸体等三部份组成。
2.传动箱部件是由弓型连杆凸轮机构、行程调节机构和速比蜗轮机构
组成；通过旋转调节手轮来实行高调节行程，从面改变弓型连杆中前后距离来达到改变柱塞（活塞）行程的目的。
3.缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。
4.工作原理：电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。连同膜片，通过单向阀的作用使泵腔内逐渐形成真空，吸入阀打开，吸入液体；当膜片向前死点移动时，此时吸入阀关闭，排出阀打开，液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。
5流量调节特性：泵的流量调节是靠旋转调节手轮，带动调节螺杆转动，从而改变弓型连杆间的间距，改变膜片在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定膜片行程，精确率为95％.
三、2J-X系列双泵头柱塞式计量泵结构图：
|
序号
|
零件名称
|
序号
|
零件名称
|
序号
|
零件名称
|
序号
|
零件名称
|
|
1
|
箱体
|
9
|
调节顶杆
|
17
|
偏心轮
|
25
|
泵头
|
|
2
|
电机连接头
|
10
|
调节杆
|
18
|
健
|
26
|
单向阀
|
|
3
|
电机
|
11
|
密封件
|
19
|
顶杆
|
27
|
接管阀
|
|
4
|
密封件
|
12
|
蜗杆
|
20
|
泵头联节头
|
28
|
填料
|
|
5
|
健
|
13
|
轴承
|
21
|
密封件
|
29
|
柱塞
|
|
6
|
调节器
|
14
|
调节螺丝
|
22
|
柱塞压紧帽
|
30
|
泵头压板
|
|
7
|
手轮
|
15
|
主轴
|
23
|
填料压紧帽
|
31
|
轴承垫板
|
|
8
|
紧定螺丝钉
|
16
|
滚轮
|
24
|
螺丝
|
|
|
四、2J-X系列双泵头柱塞式计量泵材料：
|
泵头部位材料
|
工作条件
|
|
计量泵头：SUS304、SUS316
|
环境温度： -30℃ ---90℃
|
|
计量阀： SUS304、SUS316
|
电机： 二相、三相标准电机或防爆电机
|
|
阀球： 二氧化硅、SUS304、SUS316、陶瓷、氧化锆
|
功率：0.37KW 0.55KW
|
|
密封： 聚四氟乙烯
|
防护等级：IP55
|
五、2J-X系列双泵头柱塞式计量泵性能参数：
|
型号（MODEL）
|
流量
（L/H）
|
压力Mpa)
|
柱塞直径(MM)
|
行程(MM)
|
泵速
(MIN-1)
|
功率
(KW)
|
进出口径
(MM)
|
重量
(KG)
|
|
2J-X 1.6/50
|
1.6
|
50
|
4
|
20
|
96
|
0.37
|
3.0
|
40
|
|
2J-X 2.0/50
|
2.0
|
50
|
0.55
|
|
2J-X 2.0/25
|
2.0
|
25
|
0.37
|
|
2J-X 2.6/50
|
2.6
|
50
|
5
|
0.37
|
|
2J-X 4.0/50
|
4.0
|
50
|
6
|
0.55
|
5.0
|
|
2J-X 5/40
|
5
|
40
|
0.55
|
|
2J-X 7.6/32
|
7.6
|
32
|
8
|
0.55
|
|
2J-X 10/25
|
10
|
25
|
0.55
|
|
2J-X 12.6/20
|
12.6
|
20
|
10
|
0.55
|
|
2J-X 12.6/5
|
12.6
|
5
|
0.55
|
|
2J-X 16/16
|
16
|
16
|
0.55
|
|
2J-X 16/4
|
16
|
4
|
0.37
|
|
2J-X 20/12.5
|
20
|
12.5
|
12
|
0.55
|
13.0
|
|
2J-X 20/3.2
|
20
|
3.2
|
0.55
|
|
2J-X 26/10
|
26
|
10
|
0.55
|
|
2J-X 26/2.5
|
26
|
2.5
|
0.37
|
|
2J-X 32/8
|
32
|
8
|
16
|
0.55
|
|
2J-X 32/2.0
|
32
|
2.0
|
0.37
|
|
2J-X 40/6.3
|
40
|
6.3
|
0.55
|
|
2J-X 40/1.6
|
40
|
1.6
|
0.37
|
|
2J-X 50/5
|
50
|
5
|
20
|
0.55
|
|
2J-X 50/1.3
|
50
|
1.3
|
0.37
|
|
2J-X 64/4
|
64
|
4
|
0.55
|
|
2J-X 64/1
|
64
|
1
|
0.37
|
|
2J-X 80/3.2
|
80
|
3.2
|
25
|
0.55
|
|
2J-X 80/0.8
|
80
|
0.8
|
0.37
|
|
2J-X 100/2.5
|
100
|
2.5
|
0.55
|
|
2J-X 100/6.3
|
100
|
0.63
|
0.37
|
|
2J-X 126/2
|
126
|
2
|
32
|
0.55
|
|
2J-X 126/1.6
|
126
|
1.6
|
0.37
|
|
2J-X 200/2
|
200
|
2
|
35
|
0.55
|
|
2J-X 250/1.6
|
250
|
1.3
|
38
|
38
|
|
2J-X 300/1.3
|
300
|
1.0
|
42
|
42
|
