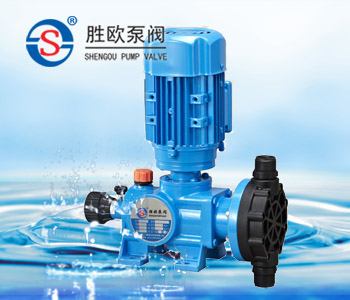

一、KD系列机械隔膜计量泵介绍：
计量泵可调计量范围：0-120L/H
计量泵最大压力范围：0-1.0MPa
计量泵驱动方式：电机驱动
计量泵控制方式：手动、自动控制（可接收4-20mA信号来调节流量）
KD系列产品，是由电机驱动的机械隔膜式计量泵，适用于底压力场合的流体精确计量，有多种材质泵头可选，膜片统一采用多层复合PTFE材质。因其具有很高的计量精度和稳定性能及极高的使用工求，而广泛应用于污水处理，食品剂添加，各种特殊介质的输送。
二、KD系列机械隔膜计量泵特点：
1. 操作安全，机械驱动隔膜。
2. 密封性好，无泄漏，装配维修简单安全。
3.它可以传输高粘度介质，腐蚀性液体和危险性的化学品。
4.流量调节能够调节冲程长度或电机频率。
5.隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶完全包履，可有效提出升隔膜适用寿命。
三、KD系列机械隔膜计量泵所用材料：
|
泵头部位材料
|
工作条件
|
|
计量泵头： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯
|
环境温度： -30℃ ---90℃
|
|
计量阀： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯
|
电机： 二相、三相标准电机或防爆电机
|
|
阀球： 二氧化硅、SUS304、SUS316、陶瓷
|
功率：0。18KW
|
|
密封： 聚四氟乙烯、聚氯乙烯
|
防护等级：IP54
|
四、KD系列机械隔膜计量泵结构图：
|
序号
|
零件名称
|
序号
|
零件名称
|
序号
|
零件名称
|
序号
|
零件名称
|
|
1
|
电机
|
8
|
偏心轮轴承
|
15
|
顶杆
|
22
|
泵头
|
|
2
|
电机座
|
9
|
主轴
|
16
|
导向轴套
|
23
|
螺栓
|
|
3
|
电机联轴节
|
10
|
蜗轮
|
17
|
键
|
24
|
膜片
|
|
4
|
橡胶缓冲块
|
11
|
轴承
|
18
|
弹簧座
|
25
|
油封
|
|
5
|
调节手轮
|
12
|
轴承盖
|
19
|
弹簧
|
26
|
油封座
|
|
6
|
密封圈
|
13
|
螺丝
|
20
|
密封圈
|
27
|
出水阀总成
|
|
7
|
调节顶杆
|
14
|
蜗杆
|
21
|
进水阀总成
|
28
|
泵体
|
五、KD系列机械隔膜计量泵性能参数表：
|
型 号
|
流量
(L/H)
|
压力
(MPa)
|
冲次（MIN-1）
|
进出口径
|
重量
(KG)
|
|
KD-20/1.0
|
20
|
0.8
|
48
|
Φ6、Φ8软管含过滤底阀及注射阀
|
8
|
|
KD-40/0.8
|
40
|
0.6
|
72
|
|
KD-60/0.7
|
60
|
0.6
|
72
|
DN15
|
|
KD-80/0.6
|
80
|
0.4
|
96
|
DN15
|
|
KD-100/0.5
|
100
|
0.4
|
96
|
DN15
|
|
KD-120/0.5
|
120
|
0.4
|
96
|
DN15
|
