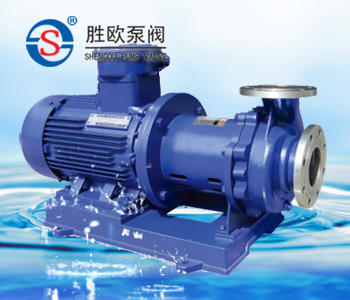

CQB-G高温不锈钢磁力泵

CQB-G系列高温不锈钢磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。

型号：

相关标签：

CQB-G高温不锈钢磁力泵性能参数：

型号	流量 Q m³/h	扬程 H m	汽蚀余量 (NPSH)r m	转速 n r/min	轴功率 pa KW	效率ゥ %	配带电机功率KW
							介质密度g/cm³
							≤1	≤1.3	≤1.84
CQB32-20-125G	1.9 3.2 3.8	22 20 18.5		2900	0.49 0.58 0.62	23 30 31	Y^YB^801-2 1.1	Y^YB802-2 1.5	Y^YB90S-2 2.2
CQB32-20-160G	1.9 3.2 3.8	34 32 29		2900	0.84 0.99 1.03	21 28 29	Y^YB802-2 1.5	Y^YB90S-2 2.2	Y^YB90L-2 3
CQB40-25-105G	3.8 6.3 7.5	13 12.5 11		2900	0.42 0.55 0.56	32 39 40	Y^YB801-2 1.1	Y^YB802-2 1.5	Y^YB90S-2 2.2
CQB40-25-125G	3.8 6.3 7.5	22 20 18.5		2900	0.81 0.98 1.05	28 35 36	Y^YB802-2 1.1	Y^YB90L-2 2.2	Y^YB100L-2 3.0
CQB40-25-160G	3.8 6.3 7.5	34 32 29		2900	1.41 1.72 1.79	25 32 33	Y^YB90L-2 2.2	Y^YB100L-2 3.0	Y^YB112M-2 4.0
CQB40-25-200G	3.8 6.3 7.5	52.5 50 48		2900	3.02 3.43 3.77	18 25 26	Y^YB112M-2 4.0	Y^YB132S1-2 5.5	Y^YB132S2-2 7.5
CQB50-40-85G	7.5 12.5 15	9 8 7.5	3.5 3.5 4.0	2900	0.46 0.56 0.61	40 49 50	Y^YB801-2 0.75	Y^YB802-2 1.1	Y^YB90S-2 1.5
CQB50-32-105G	7.5 12.5 15	13 12.5 11	3.5 3.5 4.0	2900	0.76 0.91 0.94	35 47 48	Y^YB802-2 1.1	Y^YB90S-2 1.5	Y^YB90L-2 2.2
CQB50-32-125G	7.5 12.5 15	22 20 18.5	3.5 3.5 4.0	2900	1.49 1.62 1.63	30 42 43	Y^YB90L-2 2.2	Y^YB100L-2 3.0	Y^YB112M-2 4.0
CQB50-32-160G	7.5 12.5 15	34 32 29	3.5 3.5 4.0	2900	2.48 2.79 2.96	28 39 40	Y^YB100L-2 3.0	Y^YB112M-2 4.0	Y^YB132S1-2 5.5
CQB50-32-200G	7.5 12.5 15	52.5 50 48	3.5 3.5 4.0	2900	5.10 5.49 6.13	21 31 32	Y^YB132S2-2 7.5	Y^YB132S2-2 7.5	Y^YB160M1-2 11
CQB50-32-250G	7.5 12.5 15	82 80 78.5	3.5 3.5 4.0	2900	9.57 10.89 13.32	17.5 25 26	Y^YB160M2-2 15	Y^YB160L-2 18.5	Y^YB180M-2 22
CQB65-50-125G	15 25 30	22 20 18.5	3.5 3.5 4.0	2900	2.25 2.67 2.91	40 51 52	Y^YB100L-2 3.0	Y^YB112M-2 4.0	Y^YB132S1-2 5.5
CQB65-50-160G	15 25 30	34 32 29.5	3.5 3.5 4.0	2900	3.34 5.07 5.48	32 43 44	Y^YB132S1-2 5.5	Y^YB132S2-2 7.5	Y^YB160M1-2 11
CQB65-40-200G	15 25 30	53 50 47	3.5 3.5 4.0	2900	8.66 9.20 10.1	25 37 38	Y^YB160M1-2 11	Y^YB160M2-2 15	Y^YB160L-2 18.5
CQB65-40-250G	15 20 30	82 80 78.5	3.5 3.5 4.0	2900	13.4 14.72 16.88	25 37 38	Y^YB160L-2 18.5	Y^YB180M-2 22	Y^YB200L1-2 30
CQB80-65-125G	30 50 60	22.5 20 18	4.0 4.0 4.5	2900	4.48 5.24 5.55	41 52 53	Y^YB132S1-2 5.5	Y^YB132S2-2 7.5	Y^YB160M1-2 11
CQB80-65-160G	30 50 60	34 32 29	4.0 4.0 4.5	2900	7.72 9.08 9.67	36 48 49	Y^YB160M1-2 11	Y^YB160M2-2 15	Y^YB160L-2 18.5
CQB80-50-200G	30 50 60	53 50 47	4.0 4.0 4.5	2900	12.03 14.80 16.34	36 46 47	Y^YB160L-2 18.5	Y^YB180M-2 22	Y^YB200L1-2 30
CQB80-50-250G	30 50 60	84 80 75	4.0 4.0 4.5	2900	19.06 23.68 26.07	36 46 47	Y^YB200L1-2 30	Y^YB220L2-2 37	Y^YB225M-2 45
CQB100-80-125G	60 100 120	23 20 16.5	4.0 4.0 4.5	2900	8.35 9.73 9.46	45 56 57	Y^YB160M1-2 11	Y^YB160M2-2 15	Y^YB160L-2 18.5
CQB100-80-160G	60 100 120	35 32 28	4.0 4.0 4.5	2900	12.43 15.85 16.34	46 55 56	Y^YB160L-2 18.5	180M-2 Y^YB22	Y^YB200L1-2 30
CQB100-65-200G	60 100 120	54 50 47	4.0 4.0 4.5	2900	21.01 25.69 28.44	42 53 56	Y^YB200L1-2 30	Y^YB220L-2 37	Y^YB225M-2 45
CQB100-65-250G	60 100 120	86 80 74.5	4.0 4.0 4.5	2900	37.98 45.39 49.69	37 48 49	Y^YB225M-2 45	Y^YB250M-2 55	Y^YB280S-2 75

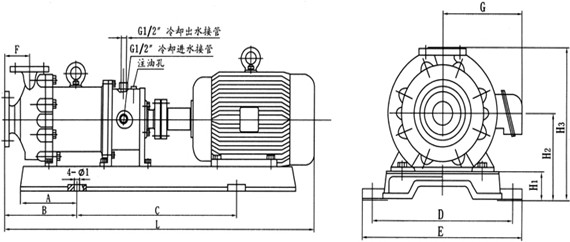

CQB-G高温不锈钢磁力泵安装尺寸：

型号	A	B	C	D	E	F	G	L	H1	H2	H3	φ1
CQB32-20-125G	130	150	440	216	240	65	150	751	50	130	250	11.5
CQB32-20-160G	130	150	440	216	240	65	150	761	50	130	290	11.5
CQB40-25-105G	130	150	440	216	240	65	150	751	50	130	250	11.5
CQB40-25-125G	130	150	440	216	240	65	150	761	50	130	290	11.5
CQB40-25-160G	180	210	500	316	350	80	155	916	80	170	330	13.5
CQB40-25-200G	180	210	500	316	350	80	190	1001	80	212	372	13.5
CQB50-40-85G	130	150	440	216	240	80	150	766	50	130	250	11.5
CQB50-32-105G	130	150	440	216	240	80	150	776	50	130	290	11.5
CQB50-32-125G	180	210	500	316	350	80	155	916	80	170	330	13.5
CQB50-32-160G	180	210	540	316	350	80	180	961	80	212	372	13.5
CQB50-32-200G	215	210	690	316	350	80	210	1076	80	212	392	13.5
CQB50-32-250G	215	260	770	400	440	100	255	1276	100	232	457	18.5
CQB65-50-125G	180	210	590	290	350	80	180	981	80	170	330	13.5
CQB65-50-160G	180	210	600	316	350	80	210	1076	80	212	372	13.5
CQB65-40-200G	215	260	770	400	440	100	255	1368	100	260	440	18.5
CQB65-40-250G	215	300	870	400	440	100	255	1413	100	260	485	18.5
CQB80-65-125G	180	260	500	316	350	80	210	1076	80	212	372	13.5
CQB80-65-160G	215	260	820	400	440	100	255	1357	100	260	440	18.5
CQB80-50-200G	215	300	870	400	440	100	255	1413	100	260	460	18.5
CQB80-50-250G	260	300	880	450	500	125	310	1578	100	300	525	24
CQB100-80-125G	215	300	770	400	440	100	255	1368	100	260	440	18.5
CQB100-80-160G	215	300	870	400	440	100	255	1413	100	260	460	18.5
CQB100-65-200G	260	380	880	450	500	100	310	1553	100	300	525	24
CQB100-65-250G	260	380	1000	550	600	125	385	1773	120	370	620	24

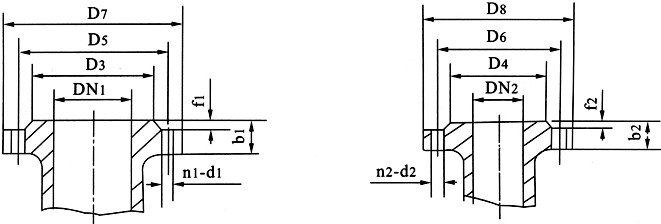

CQB-高温不锈钢磁力泵法兰尺寸图：

泵型号	进口法兰							出口法兰
	DN1	D3	D5	D7	b1	f1	n1-d1	DN2	D4	D6	D8	b2	f2	n2-d2
32-20-125	32	69	90	120	16	3	4-φ14	20	48	65	96	14	2	4-φ11
32-20-160
40-25-105	40	78	100	130	16	3	4-φ14	25	58	75	100	14	3	4-φ11
40-25-125
40-25-160		84	110	150	18	3	4-φ18	25	65	85	115	16	3	4-φ14
40-25-200
50-40-85	50	88	110	140	16	3	4-φ14	40	78	100	130	16	3	4-φ14
50-32-105								32	69	90	120	16	3	4-φ14
50-32-125
50-32-160		99	125	165	20	3	4-φ18	32	76	100	140	18	3	4-φ18
50-32-200
50-32-250
65-50-125	65	108	130	160	16	3	4-φ14	50	88	110	140	16	3	4-φ14
65-50-160		118	145	185	20	3	4-φ18	50	99	125	165	20	3	4-φ18
65-40-200								40	84	110	150	18	3
65-40-250
80-65-125		124	150	190	18	3	4-φ18	65	108	130	160	16	3	4-φ14
80-65-160	80	132	160	200	20	3	4-φ18	65	118	145	185	20	3	4-φ18
80-50-200		132	160	200	20	3	8-φ18	50	99	125	165	20	3
80-50-250
100-80-125	100	144	170	210	18	3	4-φ18	80	124	150	190	18	3	4-φ18
100-80-160	100	156	180	220	22	3	8-φ18	80	132	160	200	20	3	8-φ18
100-65-200								65	118	145	185	20	3	4-φ18
100-65-250
