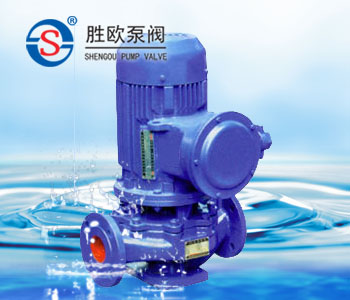

一 、YG型管道油泵产品概述：
YG管道油泵是上海胜欧泵阀水泵工程师选用国内优秀水力模型，采用IS离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点，符合最新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造，通过国家机械工业部管道泵产品统检合格。
二 、YG型管道油泵特点：
1、YG型油泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观、占地面积小、建筑投入低，如加上防护罩则可置于户外使用。
2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质、耐磨密封，能有效地增长机械密封的使用寿命。
4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
三、YG型管道油泵主要用途：
1.YG型立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ +120℃。
2.该油泵主要使用在管路增压，远距离输送汽油、煤油、柴油、航空油等油类，也可输送其它无腐蚀性的液体。 适用于油库、油站、化工、矿山、石化、企事业单位等。
四、YG管道油泵结构图：
|
.bmp)
|
1
|
取压塞
|
YG管道油泵结构说明：
1．本结构适用于输送不含固体颗粒的介质，温度为-20℃-+120℃的油类
2.所输送油类介质温度T>120℃或含有微量颗粒时，可选
择高温结构或化工泵结构。
|
|
2
|
排气阀
|
|
3
|
叶轮
|
|
4
|
机械密封
|
|
5
|
轴承
|
|
6
|
电机
|
|
7
|
联体窿
|
|
8
|
挡水圈
|
|
9
|
叶轮螺母
|
|
10
|
泵体
|
|
11
|
放水阀
|
五、YG型管道油泵工作条件：
1.吸入压力<1.0 Mpa，或泵系统最高工作压力<1．6 MPa，即泵吸入口压力+泵扬程<1．6 MPa、泵静压试验压力为2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa应在订货时另行提.。以便在制造时泵的过流部分和联接部分采用铸钢材料。
2.环境温度<40 ℃，相对湿度<95％。
3．所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度>0.2 mm 。
注：如使用介质为带有细小颗粒，请在订货日寸说明，以便厂家采用耐磨式机械密封。
六、YG管道油泵性能参数：
|
型 号
|
流量
|
扬程(m)
|
效率 (%)
|
转速(r/min)
|
电机功率(kw)
|
汽蚀余量(m)
|
|
m3/h
|
L/s
|
|
15-80
|
1.5
|
0.42
|
8
|
34
|
2800
|
0.18
|
2.3
|
|
20-110
|
2.5
|
0.69
|
15
|
34
|
2800
|
0.37
|
2.3
|
|
20-160
|
2.5
|
0.69
|
32
|
25
|
2900
|
0.75
|
2.3
|
|
25-110
|
4
|
1.11
|
15
|
42
|
2900
|
0.55
|
2.3
|
|
25-125
|
4
|
1.11
|
20
|
36
|
2900
|
0.75
|
2.3
|
|
25-125A
|
3.6
|
1.0
|
16
|
35
|
2900
|
0.55
|
2.3
|
|
25-160
|
4
|
1.11
|
32
|
32
|
2900
|
1.5
|
2.3
|
|
25-160A
|
3.7
|
1.03
|
28
|
31
|
2900
|
1.1
|
2.3
|
|
32-125
|
5
|
1.39
|
20
|
44
|
2900
|
0.75
|
2.3
|
|
32-125A
|
4.5
|
1.25
|
16
|
43
|
2900
|
0.55
|
2.3
|
|
40-100
|
6.3
|
1.75
|
12.5
|
54
|
2900
|
0.55
|
2.3
|
|
40-100A
|
5.6
|
1.56
|
10
|
52
|
2900
|
0.37
|
2.3
|
|
40-125
|
6.3
|
1.75
|
20
|
46
|
2900
|
1.1
|
2.3
|
|
40-125A
|
5.6
|
1.56
|
16
|
45
|
2900
|
0.75
|
2.3
|
|
40-160
|
6.3
|
1.75
|
232
|
40
|
2900
|
2.2
|
2.3
|
|
40-160A
|
5.9
|
1.64
|
28
|
39
|
2900
|
1.5
|
2.3
|
|
40-160B
|
5.5
|
1.53
|
24
|
38
|
2900
|
1.1
|
2.3
|
|
40-200
|
6.3
|
1.75
|
50
|
33
|
2900
|
4.0
|
2.3
|
|
40-200A
|
5.9
|
1.64
|
44
|
31
|
2900
|
3.0
|
2.3
|
|
40-200B
|
5.3
|
1.47
|
36
|
29
|
2900
|
2.2
|
2.3
|
|
40-250
|
6.3
|
1.75
|
80
|
28
|
2900
|
7.5
|
2.3
|
|
40-250A
|
5.9
|
1.64
|
70
|
28
|
2900
|
5.5
|
2.3
|
|
40-250B
|
5.5
|
1.53
|
60
|
27
|
2900
|
4.0
|
2.3
|
|
40-100(I)
|
12.5
|
3.47
|
12.5
|
62
|
2900
|
1.1
|
2.3
|
|
40-100(I)A
|
11
|
3.305
|
10
|
60
|
2900
|
0.75
|
2.3
|
|
40-125(I)
|
12.5
|
3.47
|
20
|
58
|
2900
|
1.5
|
2.3
|
|
40-125(I)A
|
11
|
3.05
|
16
|
57
|
2900
|
1.1
|
2.3
|
|
40-160(I)
|
12.5
|
3.47
|
32
|
52
|
2900
|
3.0
|
2.3
|
|
40-160(I)A
|
11.7
|
3.25
|
28
|
51
|
2900
|
2.2
|
2.3
|
|
40-160(I)B
|
10.44
|
2.89
|
22
|
50
|
2900
|
1.5
|
2.3
|
|
40-200(I)
|
12.5
|
3.47
|
50
|
46
|
2900
|
5.5
|
2.3
|
|
40-200(I)A
|
11.7
|
3.25
|
44
|
45
|
2900
|
4.0
|
2.3
|
|
40-200(I)B
|
10.6
|
2.94
|
36
|
44
|
2900
|
3
|
2.3
|
|
40-250(I)
|
12.5
|
3.47
|
80
|
38
|
2900
|
11
|
2.3
|
|
40-250(I)A
|
11.6
|
3.22
|
70
|
38
|
2900
|
7.5
|
2.3
|
|
40-250(I)B
|
10.8
|
3.0
|
60
|
37
|
2900
|
7.5
|
2.3
|
|
40-250(I)C
|
10.0
|
2.78
|
52
|
36
|
2900
|
5.5
|
2.3
|
|
50-100
|
12.5
|
3.47
|
12.5
|
62
|
2900
|
1.1
|
2.3
|
|
50-100A
|
11
|
3.05
|
10
|
60
|
2900
|
0.75
|
2.3
|
|
50-125
|
12.5
|
3.47
|
20
|
58
|
2900
|
1.5
|
2.3
|
|
50-125A
|
11
|
3.05
|
16
|
57
|
2900
|
1.1
|
2.3
|
|
50-160
|
12.5
|
3.47
|
32
|
52
|
2900
|
3.0
|
2.3
|
|
50-160A
|
11.7
|
3.25
|
28
|
51
|
2900
|
2.2
|
2.3
|
|
50-160B
|
10.4
|
2.89
|
22
|
50
|
2900
|
1.5
|
2.3
|
|
50-200
|
12.5
|
3.47
|
50
|
46
|
2900
|
5.5
|
2.3
|
|
50-200A
|
11.6
|
3.25
|
44
|
45
|
2900
|
4.0
|
2.3
|
|
50-200B
|
10.6
|
2.94
|
36
|
44
|
2900
|
3
|
2.3
|
|
50-250
|
12.5
|
3.47
|
80
|
38
|
2900
|
11
|
2.3
|
|
50-250A
|
11.6
|
3.22
|
70
|
38
|
2900
|
7.5
|
2.3
|
|
50-250B
|
10.8
|
3.0
|
60
|
37
|
2900
|
7.5
|
2.3
|
|
50-250C
|
10.0
|
2.78
|
52
|
36
|
2900
|
5.5
|
2.3
|
|
50-100(I)
|
25
|
6.94
|
12.5
|
69
|
2900
|
1.5
|
2.3
|
|
50-100(I)A
|
22.3
|
6.19
|
10
|
38
|
2900
|
1.1
|
2.3
|
|
50-125(I)
|
25
|
6.94
|
20
|
37
|
2900
|
3.0
|
2.3
|
|
50-125(I)A
|
22.3
|
6.19
|
16
|
36
|
2900
|
2.2
|
2.3
|
|
型 号
|
流量
|
扬程(m)
|
效率(%)
|
转速(r/min)
|
电机功率(kw)
|
汔蚀余量(m)
|
|
m3/h
|
L/s
|
|
50-160(I)
|
25
|
6.94
|
32
|
63
|
2800
|
4.0
|
2.5
|
|
50-160(I)A
|
23.4
|
6.5
|
28
|
62
|
2800
|
4.0
|
2.5
|
|
50-160(I)B
|
21.6
|
6.0
|
24
|
58
|
2900
|
3.0
|
2.5
|
|
50-200(I)
|
25
|
6.94
|
50
|
58
|
2900
|
7.5
|
2.5
|
|
50-200(I)A
|
23.5
|
6.53
|
44
|
57
|
2900
|
7.5
|
2.5
|
|
50-200(I)B
|
21.8
|
6.06
|
38
|
55
|
2900
|
5.5
|
2.5
|
|
50-250(I)
|
25
|
6.94
|
80
|
50
|
2900
|
15.0
|
2.5
|
|
50-250(I)A
|
23.4
|
6.5
|
70
|
50
|
2900
|
11.0
|
2.5
|
|
50-250(I)B
|
21.6
|
6.0
|
60
|
49
|
2900
|
11.0
|
2.5
|
|
50-315(I)
|
25
|
6.94
|
125
|
40
|
2900
|
30.0
|
2.5
|
|
50-315(I)A
|
23.7
|
6.58
|
113
|
40
|
2900
|
22
|
2.5
|
|
50-315(I)B
|
22.5
|
6.25
|
101
|
39
|
2900
|
18.5
|
2.5
|
|
50-315(I)C
|
20.6
|
5.72
|
85
|
38
|
2900
|
15.0
|
2.5
|
|
65-100
|
25
|
6.94
|
12.5
|
69
|
2900
|
1.5
|
2.5
|
|
65-100A
|
22.3
|
6.19
|
10
|
67
|
2900
|
1.1
|
2.5
|
|
65-125
|
25
|
6.94
|
20
|
68
|
2900
|
3
|
2.5
|
|
65-125A
|
22.3
|
6.19
|
16
|
66
|
2900
|
2.2
|
2.5
|
|
65-160
|
25
|
6.94
|
32
|
63
|
2900
|
4.0
|
2.5
|
|
65-160A
|
23.4
|
6.5
|
28
|
62
|
2900
|
4
|
2.5
|
|
65-160B
|
21.6
|
6.0
|
24
|
58
|
2900
|
3
|
2.5
|
|
65-200
|
25
|
6.94
|
50
|
58
|
2900
|
7.5
|
2.5
|
|
65-200A
|
23.5
|
6.53
|
44
|
57
|
2900
|
7.5
|
2.5
|
|
65-200B
|
21.8
|
6.06
|
38
|
55
|
2900
|
5.5
|
2.5
|
|
65-250
|
25
|
6.94
|
80
|
50
|
2900
|
15
|
2.5
|
|
65-250A
|
23.4
|
6.5
|
70
|
50
|
2900
|
11
|
2.5
|
|
65-250B
|
21.6
|
6
|
60
|
49
|
2900
|
11
|
2.5
|
|
65-315
|
25
|
6.94
|
125
|
40
|
2900
|
30
|
2.5
|
|
65-315A
|
23.7
|
6.58
|
113
|
40
|
2900
|
22
|
2.5
|
|
65-315B
|
22.5
|
6.25
|
101
|
39
|
2900
|
18.5
|
2.5
|
|
65-315C
|
20.6
|
5.72
|
85
|
38
|
2900
|
15
|
3.0
|
|
65-100(I)
|
50
|
13.9
|
12.5
|
73
|
2900
|
3
|
3.0
|
|
65-100(I)A
|
44.7
|
12.4
|
10
|
72
|
2900
|
2.2
|
3.0
|
|
65-125(I)
|
50
|
13.9
|
20
|
72.5
|
2900
|
5.5
|
3.0
|
|
65-125(I)A
|
45
|
12.5
|
16
|
71
|
2900
|
4
|
3.0
|
|
65-160(I)
|
50
|
13.9
|
32
|
71
|
2900
|
7.5
|
3.0
|
|
65-160(I)A
|
46.7
|
13
|
28
|
70
|
2900
|
7.5
|
3.0
|
|
65-160(I)B
|
43.3
|
12
|
24
|
69
|
2900
|
5.5
|
3.0
|
|
65-200(I)
|
50
|
13.9
|
50
|
67
|
2900
|
15
|
3.0
|
|
65-200(I)A
|
47
|
13.1
|
44
|
66
|
2900
|
11
|
3.0
|
|
65-200(I)B
|
43.5
|
12.1
|
38
|
65
|
2900
|
7.5
|
3.0
|
|
65-250(I)
|
50
|
13.9
|
80
|
59
|
2900
|
22
|
3.0
|
|
65-250(I)A
|
46.7
|
13
|
70
|
59
|
2900
|
18.5
|
3.0
|
|
65-250(I)B
|
43.3
|
12
|
60
|
58
|
2900
|
15
|
3.0
|
|
65-315(I)
|
50
|
13.6
|
125
|
54
|
2900
|
37
|
3.0
|
|
65-315(I)A
|
46.5
|
12.9
|
110
|
54
|
2900
|
30
|
3.0
|
|
65-315(I)B
|
44.5
|
12.4
|
100
|
53
|
2900
|
30
|
3.0
|
|
65-315(I)C
|
41
|
11.4
|
85
|
51
|
2900
|
22
|
3.0
|
|
80-100
|
50
|
13.9
|
12.5
|
73
|
2900
|
3
|
3.0
|
|
80-100A
|
44.7
|
12.4
|
10
|
72
|
2900
|
2.2
|
3.0
|
|
80-125
|
50
|
13.9
|
20
|
72.5
|
2900
|
5.5
|
3.0
|
|
80-125A
|
45
|
12.5
|
16
|
71
|
2900
|
4
|
3.0
|
|
型 号
|
流量
|
扬程(m)
|
效率(%)
|
转速(r/min)
|
电机功率(kw)
|
汽蚀余量(m)
|
|
m3/h
|
L/s
|
|
80-160
|
50
|
13.9
|
32
|
71
|
2900
|
7.5
|
3.0
|
|
80-160A
|
46.7
|
13.0
|
28
|
70
|
2900
|
7.5
|
3.0
|
|
80-160B
|
43.3
|
12.0
|
24
|
69
|
2900
|
5.5
|
3.2
|
|
80-200
|
50
|
13.9
|
50
|
67
|
2900
|
15
|
3.2
|
|
80-200A
|
47
|
13.1
|
44
|
66
|
2900
|
11
|
3.2
|
|
80-200B
|
43.5
|
12.1
|
38
|
65
|
2900
|
7.5
|
3.0
|
|
80-250
|
50
|
13.9
|
80
|
59
|
2900
|
22
|
3.0
|
|
80-250A
|
46.7
|
13.0
|
70
|
59
|
2900
|
18.5
|
3.0
|
|
80-250B
|
43.3
|
12.0
|
60
|
58
|
2900
|
15
|
3.0
|
|
80-315
|
50
|
13.9
|
125
|
54
|
2900
|
37
|
3.0
|
|
80-100(I)
|
100
|
27.8
|
12.5
|
76
|
2900
|
5.5
|
4.5
|
|
80-100(I)A
|
89
|
24.7
|
10
|
74
|
2900
|
4
|
4.5
|
|
80-125(I)
|
100
|
27.8
|
20
|
76
|
2900
|
11
|
4.5
|
|
80-125(I)A
|
89
|
24.7
|
16
|
74
|
2900
|
7.5
|
4.5
|
|
80-160(I)
|
100
|
27.8
|
32
|
76
|
2900
|
15
|
4.5
|
|
80-160(I)A
|
93.5
|
26.0
|
28
|
74
|
2900
|
11
|
4.5
|
|
80-160(I)B
|
86.6
|
24.1
|
24
|
72
|
2900
|
11
|
4.5
|
|
80-200(I)
|
100
|
27.8
|
50
|
74
|
2900
|
22
|
4.0
|
|
80-200(I)A
|
93.5
|
26.0
|
44
|
73
|
2900
|
18.5
|
4.0
|
|
80-200(I)B
|
87
|
24.2
|
38
|
71
|
2900
|
15
|
4.0
|
|
80-250(I)
|
100
|
27.8
|
80
|
69
|
2900
|
37
|
4.0
|
|
80-250(I)A
|
93.5
|
26.0
|
70
|
68
|
2900
|
30
|
4.0
|
|
80-250(I)B
|
87
|
24.2
|
60
|
66
|
2900
|
30
|
4.0
|
|
80-315(I)
|
100
|
27.8
|
125
|
66
|
2900
|
75
|
4.0
|
|
100-100
|
100
|
27.8
|
12.5
|
76
|
2900
|
5.5
|
4.5
|
|
100-100A
|
89
|
24.7
|
10
|
74
|
2900
|
4
|
4.5
|
|
100-125
|
100
|
27.8
|
20
|
76
|
2900
|
11
|
4.5
|
|
100-125A
|
89
|
24.7
|
16
|
74
|
2900
|
7.5
|
4.5
|
|
100-160
|
100
|
27.8
|
32
|
76
|
2900
|
15
|
4.5
|
|
100-160A
|
93.5
|
26.0
|
28
|
74
|
2900
|
11
|
4.5
|
|
100-160B
|
86.6
|
24.1
|
24
|
72
|
2900
|
11
|
4.5
|
|
100-200
|
100
|
27.8
|
50
|
74
|
2900
|
22
|
4.0
|
|
100-200A
|
93.5
|
26.0
|
44
|
73
|
2900
|
18.5
|
4.0
|
|
100-200B
|
87
|
24.2
|
38
|
71
|
2900
|
15
|
4.0
|
|
100-250
|
100
|
27.8
|
80
|
69
|
2900
|
37
|
4.0
|
|
100-250A
|
93.5
|
26.0
|
70
|
68
|
2900
|
30
|
4.0
|
|
100-250B
|
87
|
24.2
|
60
|
66
|
2900
|
30
|
4.0
|
|
100-315
|
100
|
27.8
|
125
|
66
|
2900
|
75
|
4.0
|
|
100-100(I)
|
160
|
44.4
|
12.5
|
73
|
2900
|
11
|
4.5
|
|
100-125(I)
|
160
|
44.4
|
20
|
74
|
2900
|
15
|
4.5
|
|
100-125(I)A
|
140
|
39
|
17
|
72
|
2900
|
11
|
4.5
|
|
100-160(I)
|
160
|
44.4
|
32
|
79
|
2900
|
22
|
5.6
|
|
100-160(I)A
|
140
|
39
|
28
|
76
|
2900
|
18.5
|
5.0
|
|
100-200(I)
|
160
|
44.4
|
50
|
79
|
2900
|
37
|
5.2
|
|
100-200(I)A
|
140
|
39
|
45
|
74
|
2900
|
30
|
4.5
|
|
100-200(I)B
|
100
|
27.8
|
40
|
72
|
2900
|
22
|
4.5
|
|
100-250(I)
|
160
|
44.4
|
80
|
77
|
2900
|
55
|
4.8
|
|
100-250(I)A
|
140
|
39
|
72
|
72
|
2900
|
45
|
4.5
|
|
100-250(I)B
|
100
|
27.8
|
65
|
70
|
2900
|
37
|
4.5
|
|
100-350
|
100
|
27.8
|
150
|
57
|
2900
|
90
|
4.0
|
|
100-350A
|
87
|
24.2
|
142
|
75
|
2900
|
75
|
4.0
|
|
型 号
|
流量
|
扬程(m)
|
效率(%)
|
转速(r/min)
|
电机功率(kw)
|
汽蚀余量(m)
|
|
m3/h
|
L/s
|
|
100-350B
|
82
|
22.8
|
135
|
75
|
2900
|
55
|
4.0
|
|
125-100
|
160
|
44.4
|
12.5
|
82
|
2900
|
11
|
4.0
|
|
125-100A
|
143
|
39.7
|
10
|
77
|
2900
|
7.5
|
4.0
|
|
125-125
|
160
|
44.4
|
20
|
80
|
2900
|
15
|
4.0
|
|
125-125A
|
143
|
39.7
|
16
|
77
|
2900
|
11
|
4.0
|
|
125-160
|
160
|
44.4
|
32
|
78
|
2900
|
22
|
4.0
|
|
125-160A
|
150
|
41.7
|
28
|
76
|
2900
|
18.5
|
4.0
|
|
125-160B
|
138
|
38.3
|
24
|
73
|
2900
|
15
|
4.0
|
|
125-200
|
160
|
44.4
|
50
|
77
|
2900
|
37
|
5.5
|
|
125-200A
|
150
|
41.7
|
44
|
76
|
2900
|
30
|
5.5
|
|
125-200B
|
138
|
38.3
|
37.5
|
75
|
2900
|
22
|
5.5
|
|
125-250
|
160
|
44.4
|
80
|
75
|
2900
|
55
|
5.0
|
|
125-250A
|
150
|
41.7
|
70
|
74
|
2900
|
45
|
5.5
|
|
125-250B
|
138
|
38.3
|
60
|
73
|
2900
|
37
|
5.5
|
|
125-315
|
160
|
44.7
|
125
|
70
|
2900
|
90
|
5.0
|
|
150-200
|
200
|
55.6
|
12.5
|
78
|
1450
|
15
|
3.0
|
|
150-200A
|
176
|
49.7
|
10
|
76
|
1450
|
11
|
3.0
|
|
150-200B
|
140
|
39
|
38
|
75
|
2900
|
22
|
4.0
|
|
150-250
|
200
|
55.6
|
20
|
79
|
1450
|
18.5
|
3.0
|
|
150-250A
|
184.4
|
51.2
|
17
|
78
|
1450
|
15
|
3.0
|
|
150-250B
|
167
|
46.4
|
14
|
76
|
1450
|
11
|
3.0
|
|
150-315
|
200
|
55.6
|
32
|
78
|
1450
|
30
|
2.5
|
|
150-315A
|
187
|
51.9
|
28
|
77
|
1450
|
22
|
3.5
|
|
150-315B
|
173
|
48.1
|
24
|
76
|
1450
|
18.5
|
3.5
|
|
150-350
|
160
|
44.4
|
150
|
80
|
2900
|
110
|
5.5
|
|
150-350A
|
150
|
41.7
|
142
|
70
|
2900
|
90
|
5.2
|
|
150-350B
|
140
|
39
|
135
|
76
|
2900
|
75
|
5.5
|
|
150-400
|
200
|
55.6
|
50
|
75
|
1450
|
45
|
3.5
|
|
150-400A
|
187
|
51.9
|
44
|
74
|
1450
|
37
|
3.5
|
|
150-400B
|
174
|
48.3
|
38
|
73
|
1450
|
30
|
3.5
|
|
150-250(I)
|
200
|
55.6
|
80
|
76
|
2900
|
75
|
4.5
|
|
150-250(I)A
|
187
|
51.9
|
70
|
75
|
2900
|
55
|
4.5
|
|
150-250(I)B
|
173
|
48.1
|
60
|
74
|
2900
|
45
|
4.5
|
|
150-315(I)
|
200
|
55.6
|
125
|
73
|
2900
|
110
|
4.5
|
|
150-315(I)A
|
187
|
51.9
|
110
|
72
|
2900
|
90
|
4.5
|
|
150-315(I)B
|
173
|
48.1
|
95
|
70
|
2900
|
75
|
4.5
|
|
200-200
|
200
|
55.6
|
12.5
|
78
|
1450
|
15
|
3.0
|
|
200-200A
|
179
|
49.7
|
10
|
76
|
1450
|
11
|
3.0
|
|
200-250
|
200
|
55.6
|
20
|
79
|
1450
|
18.5
|
3.0
|
|
200-250A
|
184.4
|
51.2
|
17
|
78
|
1450
|
15
|
3.0
|
|
200-250B
|
167
|
46.4
|
14
|
76
|
1450
|
11
|
3.0
|
|
200-315
|
200
|
55.6
|
32
|
78
|
1450
|
30
|
3.5
|
|
200-315A
|
189
|
51.9
|
28
|
77
|
1450
|
22
|
3.5
|
|
200-315B
|
173
|
48.1
|
24
|
76
|
1450
|
18.5
|
3.5
|
|
200-400
|
200
|
55.6
|
50
|
75
|
1450
|
45
|
3.5
|
|
200-200(I)
|
400
|
111.1
|
12.5
|
80
|
1450
|
22
|
4.0
|
|
200-200(I)A
|
358
|
90.4
|
10
|
73
|
1450
|
18.5
|
4.0
|
|
200-250(I)
|
400
|
111.1
|
20
|
80
|
1450
|
30
|
4.0
|
|
200-250(I)A
|
358
|
99.4
|
16
|
78
|
1450
|
20
|
4.0
|
|
200-250(I)B
|
322
|
89.4
|
13
|
75
|
1450
|
18.5
|
4.0
|
|
200-315(I)
|
400
|
111.4
|
32
|
80
|
1450
|
55
|
4.0
|
|
型 号
|
流量
|
扬程(m)
|
效率(%)
|
转速(r/min)
|
电机功率(kw)
|
汔蚀余量(m)
|
|
m3/h
|
L/s
|
|
200-315(I)A
|
374
|
103.9
|
28
|
79
|
1450
|
45
|
4.0
|
|
200-315(I)B
|
346
|
96.1
|
24
|
78
|
1450
|
37
|
4.0
|
|
200-400(I)
|
400
|
111.4
|
50
|
81
|
1450
|
75
|
4.0
|
|
250-250
|
550
|
152.8
|
20
|
82
|
1450
|
45
|
5.0
|
|
250-250A
|
500
|
139
|
17
|
80
|
1450
|
37
|
5.0
|
|
250-235
|
500
|
139
|
12.5
|
78
|
1450
|
22
|
4.5
|
|
250-300
|
500
|
139
|
20
|
78
|
1450
|
37
|
4.5
|
|
250-315
|
550
|
152.8
|
32
|
80
|
1450
|
75
|
5.5
|
|
250-315A
|
500
|
139
|
28
|
78
|
1450
|
55
|
5.5
|
|
250-315B
|
450
|
125
|
24
|
74
|
1450
|
45
|
5.5
|
|
300-235
|
720
|
200
|
18
|
81
|
970
|
55
|
5.0
|
|
300-235A
|
607
|
182.5
|
15
|
79
|
970
|
45
|
5.0
|
|
300-235B
|
600
|
167
|
12.5
|
77
|
970
|
37
|
5.0
|
|
300-300
|
720
|
200
|
28
|
81
|
970
|
75
|
5.0
|
|
300-300A
|
666
|
185
|
24
|
80
|
970
|
75
|
5.0
|
|
300-300B
|
623
|
173.1
|
21
|
79
|
970
|
55
|
5.0
|
|
300-380
|
720
|
200
|
44
|
84
|
970
|
132
|
5.0
|
|
300-380A
|
666
|
185
|
38
|
80
|
970
|
110.0
|
5.0
|
|
300-380B
|
614
|
170.6
|
32
|
78
|
970
|
90.0
|
5.0
|
|
300-390
|
720
|
200
|
18
|
81
|
980
|
55
|
5.0
|
|
300-390A
|
600
|
167
|
15
|
79
|
980
|
45
|
5.0
|
|
300-390B
|
540
|
150
|
12.5
|
77
|
980
|
37
|
5.0
|
|
300-400
|
600
|
166
|
50
|
78
|
1480
|
110
|
5.0
|
|
300-480
|
720
|
200
|
28
|
81
|
980
|
75
|
5.0
|
|
300-480A
|
600
|
166
|
24
|
80
|
980
|
75
|
5.0
|
|
300-480B
|
540
|
150
|
21
|
79
|
980
|
55
|
5.0
|
|
350-235
|
800
|
222
|
12.5
|
83
|
1480
|
37
|
4.5
|
|
350-300
|
800
|
222
|
20
|
82
|
1480
|
55
|
4.5
|
|
350-315
|
800
|
222
|
32
|
84
|
1480
|
90
|
4.5
|
|
350-400
|
800
|
222
|
50
|
83
|
1480
|
160
|
4.5
|
|
400-300
|
1080
|
300
|
20
|
78
|
1480
|
90
|
6.0
|
|
400-315
|
1080
|
300
|
32
|
76
|
1480
|
132
|
6.0
|
|
500-300
|
1200
|
333
|
20
|
80
|
1480
|
110
|
6.0
|
|
500-315
|
1200
|
333
|
32
|
78
|
1480
|
160
|
6.0
|
七、YG管道油泵故障分析及排除方法：
|
故障现象
|
可能产生的原因
|
排除方法
|
|
1、油泵不出液
|
a.进出口阀门未打开，进出管路阻塞，叶轮流道阻塞。
b.电机运行方向不对，电机缺相转速很慢。
c.吸入管漏气。
d.泵没灌满液体，泵腔内有空气。
e.进口供水不足，吸程过高，底阀漏水。
f.管路阻力过大，泵选型不当。
|
a.检查，去除阻塞物。
b.调整电机方向，紧固电机接线。
c.拧紧各密封面，排除空气。
d.打开泵上盖或打开排气阀，排尽空气。
e.停机检查、调整。
f.减少管路弯道，重新选泵。
|
|
2、油泵流量不足
|
a.先按1.原因检查。
b.管道、泵叶轮流道部分阻塞，水垢沉积、阀门开度不足。
c.电压偏低。
d.叶轮磨损。
|
a.先按1.排除。
b.去除阻塞物，重新调整阀门开度。
c.稳压。
d.更换叶轮。
|
|
3、功率过大
|
a.超过额定流量使用。
b.吸程过高。
c.泵轴承磨损。
|
a.调节流量，关小出口阀门。
b.降低吸程。
c.更换轴承。
|
|
4、杂音振动
|
a.管路支撑不稳。
b.液体混有气体。
c.产生汽蚀。
d.轴承损坏。
e.电机超载发热动行。
|
a.稳固管路。
b.提高吸入压力、排气。
c.降低真空度。
d.更换轴承。
e.调整按5。
|
|
5、电机发热
|
a.流量过大，超载运行。
b.碰擦。
c.电机轴承损坏。
d.电压不足。
|
a.关小出口阀。
b.检查排除。
c.更换轴承。
d.稳压。
|
|
6、油泵漏液
|
a.机械密封磨损。
b.泵体有砂孔或破裂。
c.密封面不平整。
d.安装螺栓松懈。
|
a.更换。
b.焊补或更换。
c.修整。
d.紧固。
|
八、YG管道油泵启动与停车：
起动前准备：
1、试验电机转向是否正确，从电机顶部往泵看为顺时针旋转，试验时间要短，以免使机械密封干磨损。
2、打开排气阀使液体充满整个泵体，待满后关闭排气阀。
3、检查各部位是否正常。
4、用于盘动泵以使润滑液进入机械密封端面。
5、高温型应先进行预热，升温速度50℃/小时，以保证各部受热均匀。
起动：
1、全开进口阀门。
2、关闭吐出管路阀门。
3、起动电机，观察泵运行是否正常。
4、调节出口阀开度至所需工况，如用户在泵出口处装有流量表或压力表，应通过调节出口阀门开度使泵在性能参数表所列的额定点上运转；如用户在泵出口处没有装流量表或压力表，应通过调节出口阀门开度，测量泵的电机电流，使电机在额定电流内运行，否则将造成泵超负荷运行(即大电流运行)至使电机烧坏。调整好的出口阀门开启大小与管道工况有关。
5、检查轴封泄漏情况，正常时机械密封泄漏应<3滴/分。
6、检查电机，轴承处温度≤70℃。
停车：
1、高温型先降温，降温速度<10℃/分，把温度降低到80℃以下，才能停车。
2、关闭吐出管路阀门。
3、停止电机。
4、关闭进口阀门。
5、如长期停车，应将泵内液体放尽。
九、YG管道油泵的维修：
1、运行中的维护：
(1)进口管道必须充满液体，禁止泵在汽蚀状态下长期运行。
(2)定时检查电机电流值，不得超过电机额定电流。
(3)泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更换易损零件及轴承，机组大修期一般为一年。
2、机械密封维护
(1)机械密封润滑应清洁无固体颗粒。
(2)严禁机械密封在干磨情况下工作。
(3)起动前应先盘动泵(电机)几圈，以免突然起动造成石墨环断裂损坏。
(4)密封泄漏量允许3滴/分。否则应检查。
