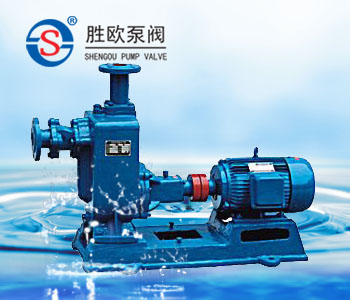

ZW型自吸污水泵

ZW型无堵塞自吸污水泵是本司根据ZX型自吸离心泵及WQ型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。采用轴向回流外混式，水力设计独特，叶轮是缩在单独的叶轮室内

型号：

所属系列：自吸污水泵

相关标签：

一、ZW型自吸污水泵概述：

ZW型无堵塞自吸污水泵是本司根据ZX型自吸离心泵及WQ型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。采用轴向回流外混式，水力设计独特，叶轮是缩在单独的叶轮室内，连接叶轮室的是压水室，当叶轮旋转时，泵内液体产生强烈的轴向涡流作用，使进口造成真空，出口产生扬程。因而杂质可以从压水室排出，所以它的流道是完全畅通的，其排污效果是其它自吸式排污泵无可比拟的既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，性能达到国际先进水平，具有广阔的应用市场和发展前景

二、ZW型自吸污水泵适用范围：

ZW型自吸排污泵(自吸污水泵)适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。

三、ZW型自吸污水泵型号意义：

四、ZW型自吸污水泵优点：

1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。

2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。

3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。

5、通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍.

五、ZW型自吸污水泵使用条件：

1、环境温度≤50℃，介质温度≤80℃特殊要求可达200℃

2、介质PH值铸铁材质为6--9级，不锈钢为2-13。

3、介质重度不超过1240千克/m3.

4、自吸高度不能超过规定值4.5-5.5米，吸入管长度为≤10米。

5、通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍.

六、ZW型自吸污水泵结构及工作原理：

1.ZW系列自吸污水泵主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。

2.泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向加流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，有关当局内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。

七、ZW型自吸污水泵结构图：

1	进口接管	9	叶轮
2	进口法兰	10	机械密封
3	进口阀座	11	挡水圈
4	加水阀门	12	承座
5	出口接管	13	泵轴
6	泵体	14	轴承盖
7	气液分离管	15	底盖板
8	后盖	16	螺栓

ZW型无堵塞自吸污水泵为单级单吸卧式，吸入口为轴向吸入，排出口为垂直向上，自吸入口向电机端看为顺时针方向旋转。泵进、出口联接：按基本型为法兰（GB115.7-8-88）。配套电机为Y型异步电动机，可选择普通型或防爆型，根据要求另行商定。泵体材质选用HT200、叶轮材质选用QT400-18，也可根据用户需要选用不锈钢，用于输送腐蚀性介质。

八、ZW型自吸污水泵性能参数：

型号	流量Q (m3/h)	扬程H (m)	转速n (r/min)	电机功率P (kw)	吸程 (m)	自吸性能 (min/5m)	效率 (%)
25ZW8-15	8	15	2900	1.5	5	3	42
32ZW10-20	10	20	2900	2.2	5	3	48
32ZW20-12	20	12	2900	2.2	5	3	55
40ZW20-12	20	12	2900	2.2	5	3	58
40ZW10-20	10	20	2900	2.2	5	3	58
40ZW15-30	15	30	2900	3	5	3	58
50ZW10-20	10	20	2900	2.2	5	3	58
50ZW20-12	20	12	2900	2.2	5	3	58
50ZW15-30	15	30	2900	3	5	3	60
65ZW30-18	30	18	1450	4	5	3.5	60
65ZW20-30	20	30	2900	5.5	5	3.5	60
65ZW15-30	15	30	2900	3	5	3.5	58
65ZW20-14	20	14	2900	2.2	5	3.5	60
65ZW25-40	25	40	2900	7.5	5	3.5	60
65ZW30-50	30	50	2900	11	5	3	55
80ZW40-16	40	16	1450	4	5	3.5	65
80ZW40-50	40	50	2900	18.5	5	3	60
80ZW65-25	65	25	2900	7.5	5	3.5	60
80ZW80-35	80	35	2900	15	5	3.5	62
80ZW50-60	50	60	2900	22	5	3	55
100ZW100-15	100	15	1450	7.5	5	3.5	60
100ZW80-20	80	20	1450	7.5	5	3.5	63
100ZW100-20	100	20	1450	11	5	3.5	63
100ZW100-30	100	30	2900	22	5	3	60
100ZW80-60	80	60	2900	37	5	3	58
100ZW80-80	80	80	2900	45	5	3	55
125ZW120-20	120	20	1450	15	5	3.5	60
125ZW200-15	200	15	1450	15	5	3.5	62
150ZW200-15	200	15	1450	15	5	3.5	70
150ZW250-25	250	25	2900	45	5	3	60
200ZW280-14	280	14	1450	22	5	3	60
200ZW300-18	300	18	1450	37	5	3	68
200ZW280-28	280	28	1450	55	5	3	65
250ZW420-20	420	20	1450	55	4	2.5	68
300ZW800-14	800	14	1450	55	4	2.5	60

九、ZW型自吸污水泵的使用：

1、使用前，应检查泵的旋转方向是否正确，转动是否灵活。

2、拧开泵体上方的加液螺塞，加满储液，然后旋紧螺塞。以后开机不需再加注储液。不应在泵储液不足的情况下启动运转，否则泵不能正常工作，且易损坏机械密封。

3、开机时，应先开启出口流量控制阀，以便于自吸过程中的气体排出。起动后，再调节好出口流量控制阀的开度，使压力表读数指到规定区域(各种泵型压力控制范围表)，避免泵在规定区域的下限范围内工作，以防因轴功率过大而引起电动机过载烧坏或因流量过大而使泵产生汽蚀，影响泵正常运转，使泵强烈振动和发出噪声。

4、运转过程中，应经常检查泵和电动机的温升情况，如发现噪声和其他不正常声音时，应停机检查，排除故障后方可再运行。

5、停机时，应先要关闭出口流量控制阀，然后再停机，以免因虹吸作用导致泵体内储液量的不足。

6、定期进行加油、维护，如长期停止使用应将泵拆卸清洗上油，妥善保存。

十、ZW型自吸污水泵故障分析与排除方法：

故障	原因	排除方法
自吸污水泵不出水	1、泵体内未加储液或储液不足 2、吸入管路漏气 3、电压过低 4、吸程太高或及吸入管路太长 5、机械密封泄漏过大	1、加足 2、消除管路漏气现象 3、调整电压 4、降低吸程或缩短管路 5、修理或更换
自吸污水泵出水不足	1、因使用不当，叶轮流道或吸入管路被堵塞 2、叶轮磨损严重 3、功率不足转速太低	1、消除堵塞物 2、更换叶轮 3、调整至额定转速
自吸污水泵噪音、振动过大	1、底脚不稳 2、轴承磨损严重 3、泵与电机主轴不同轴	1、加固 2、更换轴承 3、调整同轴度
轴承温度过高	1、润滑指变质或干燥 2、轴承损坏	1、更换润滑脂 2、更换
自吸污水泵泄漏	1、联接螺栓松动 2、密封件磨损	1、固紧 2、更换

ZW型无堵塞自吸污水泵技术参数：

型号	流量Q (m3/h)	扬程H (m)	转速n (r/min)	电机功率P (kw)	吸程 (m)	自吸性能 (min/5m)	效率 (%)
25ZW8-15	8	15	2900	1.5	5	3	42
32ZW10-20	10	20	2900	2.2	5	3	48
32ZW20-12	20	12	2900	2.2	5	3	55
40ZW20-12	20	12	2900	2.2	5	3	58
40ZW10-20	10	20	2900	2.2	5	3	58
40ZW15-30	15	30	2900	3	5	3	58
50ZW10-20	10	20	2900	2.2	5	3	58
50ZW20-12	20	12	2900	2.2	5	3	58
50ZW15-30	15	30	2900	3	5	3	60
65ZW30-18	30	18	1450	4	5	3.5	60
65ZW20-30	20	30	2900	5.5	5	3.5	60
65ZW15-30	15	30	2900	3	5	3.5	58
65ZW20-14	20	14	2900	2.2	5	3.5	60
65ZW25-40	25	40	2900	7.5	5	3.5	60
65ZW30-50	30	50	2900	11	5	3	55
80ZW40-16	40	16	1450	4	5	3.5	65
80ZW40-50	40	50	2900	18.5	5	3	60
80ZW65-25	65	25	2900	7.5	5	3.5	60
80ZW80-35	80	35	2900	15	5	3.5	62
80ZW50-60	50	60	2900	22	5	3	55
100ZW100-15	100	15	1450	7.5	5	3.5	60
100ZW80-20	80	20	1450	7.5	5	3.5	63
100ZW100-20	100	20	1450	11	5	3.5	63
100ZW100-30	100	30	2900	22	5	3	60
100ZW80-60	80	60	2900	37	5	3	58
100ZW80-80	80	80	2900	45	5	3	55
125ZW120-20	120	20	1450	15	5	3.5	60
125ZW200-15	200	15	1450	15	5	3.5	62
150ZW200-15	200	15	1450	15	5	3.5	70
150ZW250-25	250	25	2900	45	5	3	60
200ZW280-14	280	14	1450	22	5	3	60
200ZW300-18	300	18	1450	37	5	3	68
200ZW280-28	280	28	1450	55	5	3	65
250ZW420-20	420	20	1450	55	4	2.5	68
300ZW800-14	800	14	1450	55	4	2.5	60

ZW型无堵塞自吸污水泵安装示意图：

	1	泵
	2	压力表
	3	出口垂管
	4	吸入硬喉管
	5	弯头
	6	流量控制阀
	7	出口管路
	8	加液螺塞
	9	真空表

ZW型无堵塞自吸排污泵安装好坏对泵的运行和寿命有较大影响，所以必须仔细进行。（规范的泵管路安装见示意图）
1、ZW型自吸污水泵吸入口的安装高度尽量不要超过5米，应特别注意吸入管路的密封性，以免漏气而影响泵的自吸能力和正常运行。
2、ZW型自吸污水泵的出口处应先装上一段垂管(一般为0.4～1米)和压力表，然后再安装出口流量控制阀门及其他管路。

3、要合理配置泵进、出口管路的长度和管径，减少不必要的沿程水头损失。(可参考直管摩擦损失简表进行估算)
4、长距离输送时应选用较大管径。泵的管路应有自己的支架，泵体本身不允许承受管路的负荷。
5、排出管路如装逆止阀应装在出口流量控制阀门外面。

ZW无堵塞自吸污水泵安装尺寸：

型号	L	L1	L2	L3	L4	A	F	B1	B2	H	Hl	H2	n3	n-d
25-8-15	800	640	115	400	220	210	450	250	300	190	310	500	24	4-φl6
32-10-20	800	640	115	400	220	210	450	250	300	190	310	500	24	4-φl6
40-10-20	800	640	115	400	220	210	450	250	300	190	3lO	500	24	4-φl6
40-20-5	800	640	115	400	220	210	450	250	300	190	310	500	24	4-φl6
40-15-30	890	740	140	445	230	220	510	310	360	205	345	540	24	4-φl6
50-10-20	800	640	115	400	220	210	450	250	300	190	310	500	24	4-φl6
50-20-12	800	640	115	400	220	210	450	250	300	190	310	500	24	4-φl6
50-15-30	890	740	140	445	230	220	510	310	360	205	345	540	24	4-φl6
65-30-18	1120	770	125	520	370	390	720	350	410	250	445	705	25	4-φl8
65-20-30	1130	840	135	570	315	360	660	350	410	240	430	640	25	4-φl8
65-25-40	1130	840	135	570	315	360	660	350	410	240	430	640	25	4-φl8
65-40-25	1130	840	135	570	315	360	660	350	410	240	430	640	25	4-φl8
65-65-25	1190	840	135	570	380	390	720	350	410	255	465	705	25	4-φl8
80-40-16	1120	770	125	520	370	390	720	350	410	250	445	705	25	4-φl8
80-40-25	1190	840	135	570	380	390	720	350	410	255	465	705	25	4-φl8
80-25-40	1190	840	135	570	380	390	720	350	410	255	465	705	25	4-φl8
80-65-25	1190	840	135	570	380	390	720	350	410	255	465	705	25	4-φl8
80-80-35	1325	1050	170	705	350	390	720	450	500	270	465	725	25	4-φ23
80-40-50	1370	1050	170	705	350	390	720	450	500	270	465	725	25	4-φ23
80-50-60	1390	1050	170	705	350	390	720	450	500	270	465	725	25	4-φ23
100-80-20	1350	1010	170	630	450	430	825	430	480	300	580	820	28	4-φ18
100-100-15	1350	1010	170	630	450	430	825	430	480	300	580	820	28	4-φ18
100-100-20	1420	1035	200	630	450	430	825	450	500	300	580	820	25	4-φ23
100-100-30	1520	1050	170	705	450	430	825	450	500	300	580	820	25	4-φ23
100-80-60	1620	1180	210	785	450	430	825	500	550	325	600	840	28	4-φ23

100-80-80	1670	1250	210	785	450	430	825	500	550	325	600	840	28	4-φ23
125-120-20	1650	1260	255	750	610	560	990	450	500	325	625	910	30	4-φ23
150-180-20	1710	1260	255	750	610	560	990	450	500	325	625	910	30	4-φ23
150-180-30	1820	1350	275	800	630	560	990	520	565	350	650	930	30	4-φ23
200-280-14	1920	1440	300	840	800	720	1205	520	565	365	680	1030	30	4-φ23
200-300-25	2060	1440	300	840	800	720	1205	520	565	365	680	1030	30	4-φ23
200-280-28	2145	1540	300	940	800	720	1205	580	660	385	700	1050	30	4-φ23
250-420-20	2180	1600	300	1000	800	800	1330	610	680	430	800	1200	30	4-φ23
300-800-14	2580	1880	300	1280	800	1030	1500	610	680	530	900	1350	30	4-φ23

ZW无堵塞自吸排污泵法兰尺寸：

型号	吸人口法兰尺寸							排出口法兰尺寸
型号	DN1	D1	Dxx	d1	b1	f1	n1×d01	DN2	D2	D22	d2	b2	f2	n1×d02
25-8-15	25	100	75	60	14	2	4×φ14	25	100	75	60	14	2	4×φ14
32-5-20	32	120	90	70	14	2	4×φ14	32	120	90	70	14	2	4×φ14
32-10-20	32	120	90	70	14	2	4×φ14	32	120	90	70	14	2	4×φ14
32-9-30	32	120	90	70	14	2	4×φ14	32	120	90	70	14	2	4×φ14
40-10-20	40	130	100	80	14	2	4×φ14	32	120	90	70	14	2	4×φ14
40-20-15	40	130	100	80	14	2	4×φ14	32	120	90	70	14	2	4×φ14
40-15-30	40	130	100	80	14	2	4×φ14	32	120	90	70	14	2	4×φ14
50-10-20	50	140	110	90	14	2	4×φ14	40	130	100	80	14	2	4×φ14
50-20-12	50	140	110	90	14	2	4×φ14	40	130	100	80	14	2	4×φ14
50-15-30	50	140	110	90	14	2	4×φ14	40	130	1OO	80	14	2	4×φ14
50-20-35	50	140	110	90	14	2	4×φ14	40	130	100	80	14	2	4Xφ14
65-30-18	65	160	130	110	14	2	4×φ14	65	160	130	11O	14	2	4×φ14
65-25-30	65	160	130	110	14	2	4×φ14	65	160	130	110	14	2	4×φ14
65-25-40	65	160	130	110	14	2	4×φ14	65	160	130	110	14	2	4×φ14
65-40-25	65	160	130	110	14	2	4×φ14	65	160	130	110	14	2	4×φ14
65-65-25	65	160	130	110	14	2	4×φ14	65	160	130	11O	14	2	4×φ14
80-40-16	80	190	150	125	15	2	4×φ18	65	160	130	110	14	2	4×φ14
80-40-25	80	190	150	125	15	2	4×φ18	65	160	130	11O	14	2	4×φ14
80-25-40	80	190	150	125	15	2	4×φ18	65	160	130	110	14	2	4×φ14
80-65--25	80	190	150	125	15	2	4×φ18	65	160	130	110	14	2	4×φ14
80-80-35	80	190	150	125	15	2	4×φ18	65	160	130	110	14	2	4×φ14
80-40-50	80	190	150	125	15	2	4×φ18	65	160	130	110	14	2	4×φ14
80-50-60	80	190	150	125	15	2	4×φ18	65	160	130	110	14	2	4×φ14
100-80-20	100	210	170	145	15	3	4×φ18	80	190	150	125	15	2	4×φ18
100-100-15	100	210	170	145	15	3	4×φ18	80	190	150	125	15	2	4×φ18
100-100-20	100	210	170	145	15	3	4×φ18	80	190	150	125	15	2	4×φ18
100-100-30	1OO	210	170	145	15	3	4×φ18	80	190	150	125	15	2	4×φ18
100-80-45	100	210	170	145	15	3	4×φ18	80	190	150	125	15	2	4×φ18
100-80-60	100	210	170	145	15	3	4×φ18	80	190	150	125	15	2	4×φ18
100-80-80	100	210	170	145	15	3	4×φ18	80	190	150	125	15	2	4×φ18
125-120-20	125	240	200	175	20	3	8×φ18	125	240	200	175	20	3	8×φ18
150-180-14	150	t265	225	200	20	3	8×φ18	125	240	200	175	20	3	8×φ18
150-180-20	150	265	225	200	20	3	8×φ18	125	240	200	175	20	3	8×φ18
150-180-30	150	265	225	200	20	3	8×φ18	125	240	200	175	20	3	8×φ18
150-180-38	150	265	225	200	20	3	8×φ18	125	240	200	175	20	3	8×φ18
200-280-14	200	320	280	255	22	3	8×φ18	150	265	225	200	20	3	8×φ18
200-280-20	200	320	280	255	22	3	8×φ18	150	265	225	200	20	3	8×φ18
200-300-25	200	320	280	255	22	3	8×φ18	150	265	225	200	20	3	8×φ18
200-280-28	200	320	280	255	22	3	8×φ18	150	265	225	200	20	3	8×φ18
250-420-20	250	375	335	310	24	3	12×φ18	200	320	280	255	22	3	8×φ18
300-800-14	300	375	395	362	24	4	12×φ18	250	375	335	310	24	3	12×φ18
