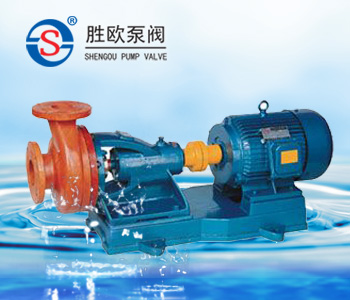

FS型卧式玻璃钢离心泵,结构设计先进合理,标准化程度高,零件通用性,互换性强,拆卸检修十分方便。其接触液体的过流部件均采用聚乙烯醇缩丁醛、改性酚醛玻璃纤维材料经高温模压而成,具有良好的耐腐蚀,耐温性能高、重量轻、比强度高、不变形等。在防腐方面可以部分代替含钼不锈钢,钛及钛合金等贵重金属。轴封采用普通型和耐颗粒型机封二种(液下泵不用机械密封)结构合理,消耗功率少。轴封:采用WB2型外装式F4波纹机械密封,密封可靠,使用时间长。
玻璃钢泵主要用于石化、冶炼、染料、印染、农药、制药、稀土、皮革等行业,输送不含固体颗粒、不易结晶、温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质必不可少的理想设备。

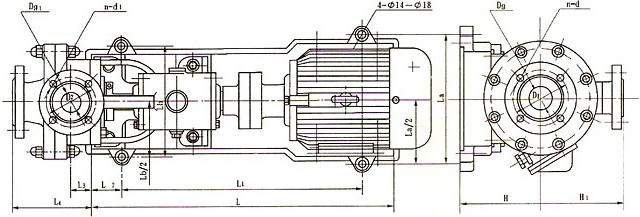

四、FS系列玻璃钢离心泵结构图:

五、FS系列玻璃钢离心泵零件目录明细表:
序号
|
名称
|
数量
|
材料
|
序号
|
名称
|
数量
|
材料
|
序号
|
名称
|
数量
|
材料
|
1
|
泵壳端盖
|
1
|
玻璃钢
|
14
|
B-25油杯
|
1
|
组合件
|
27
|
泵体垫片
|
1
|
氟橡胶
|
2
|
叶轮并帽
|
1
|
模压玻璃钢
|
15
|
机架
|
1
|
HT20-40
|
28
|
六角螺母
|
4
|
A3
|
3
|
防腐垫片
|
1
|
聚四氟乙稀
|
16
|
泵轴压套
|
1
|
20号钢
|
29
|
垫圈
|
4
|
A3
|
4
|
叶轮
|
1
|
玻璃钢
|
17
|
后滚动轴承
|
1
|
组合件
|
30
|
六角螺母
|
1
|
A3
|
5
|
泵体
|
1
|
玻璃钢
|
18
|
轴承压圈
|
1
|
HT20-40
|
31
|
油标
|
1
|
有机玻璃
|
6
|
压紧螺套
|
1
|
玻璃钢
|
19
|
泵联轴节
|
1
|
玻璃钢
|
32
|
六家螺栓
|
4
|
A3
|
7
|
WB2型机械密封
|
1
|
组合件
|
20
|
弹性块
|
1
|
橡胶
|
33
|
垫圈
|
4
|
A3
|
8
|
轴套
|
1
|
玻璃钢
|
21
|
圆螺母
|
1
|
45号钢
|
34
|
后轴承盖
|
1
|
HT20-40
|
9
|
防腐垫片
|
3
|
聚四氟乙稀
|
22
|
电机联轴节
|
2
|
玻璃钢
|
35
|
六家螺栓
|
8
|
35号钢
|
10
|
泵轴
|
1
|
45号钢
|
23
|
电动机
|
1
|
结合部
|
36
|
垫圈
|
8
|
A3
|
11
|
前轴承封盖
|
1
|
HT20-40
|
24
|
防腐螺母
|
16
|
模压玻璃钢
|
37
|
底座
|
1
|
HT20-40
|
12
|
SG油封盖
|
2
|
耐油橡胶
|
25
|
防腐垫片
|
16
|
聚四氟乙稀
|
38
|
六家螺栓
|
4
|
A3
|
13
|
前滚动轴承
|
1
|
组合件
|
26
|
双头螺柱
|
8
|
A3
|
39
|
垫圈
|
4
|
A3
|
六、FS系列玻璃钢离心泵性能参数:
型 号
|
流 量
|
扬 程
|
转 速
|
功率
|
连接
方式
|
m3/h
|
m
|
r/min
|
kw
|
FS25×25-15
|
4
|
15
|
2900
|
0.75
|
直联式
|
FS40×32-20
|
6.3
|
20
|
2900
|
2.2
|
带
联
轴
器
式
|
FS40×32-32
|
6.3
|
32
|
2900
|
3
|
FS50×40-16
|
7.2
|
13
|
2900
|
2.2
|
FS50×40-20
|
12.5
|
20
|
2900
|
3
|
FS50×32-35
|
12.5
|
35
|
2900
|
4
|
FS65×50-20
|
25
|
20
|
2900
|
3
|
FS65×50-25
|
35
|
25
|
2900
|
4
|
FS65×50-32
|
25
|
32
|
2900
|
5.5
|
FS80×65-35
|
45
|
32
|
2900
|
7.5
|
FS80×65-35A
|
35
|
25
|
2900
|
5.5
|
FS80×65-30
|
49
|
24
|
2900
|
7.5
|
FS100×80-32
|
100
|
32
|
2900
|
15
|
FS100×80-50
|
100
|
50
|
2900
|
22
|
七、FS型玻璃钢离心泵使用维护:
(一)、本泵在安装前根据选定泵型,按外形及安装尺寸做好地脚基础,安装时根据管路位置的要求,尽量使安装的位置便利管理和维修。
(二)、安装的位置泵体如果高于液面,必须附装灌液装置。
(三)、泵起动前先将液体灌满泵体后开车,严禁无介质运转和倒转,否则泵体内因缺泛液体冷却而损坏机械密封。
(四)、停车时应开关液管阀门,避免液体倒流。
(五)、维修时,先拆下泵体,再松开机械密封螺钉,折下机械密封。
(六)、如果更换滚珠轴承或泵轴时,必须折下机架,松开前端轴承盖4只螺钉,折下泵轴后端园螺母和联轴节,将泵轴向前端方向打出即可,再后折下后端轴封盖子
(七)、检修和更换易损件后进行重新装配时。
1.先将前后轴承和油封分别装在前后封盖内,并将带轴承的前封盖装在泵轴上,再将带前轴承封盖的泵轴装在机架上。
2.将轴承压套套在泵轴上,再将带轴承的后封盖装在泵轴及机架上。
3.套好压圈,装好联轴节和并紧固螺母。
4.将机械密封动环套在泵轴上。
5.把静环装在泵体内,并拼紧压紧螺套c
6.将带静环的泵体套在机架上,调试一下机械密封动静环的配合(一般紧3-3.5 mm)先将泵体拿下。
7.将机械密封动环装紧固定在泵轴上,再;l等泵体装在机架上,用手在联轴节上转一下机械密封动静环配合是否符合。
8.将叶轮装在泵轴上,并用四氟垫片调正好叶轮与泵体间隙(一般2—2.S mm之间)垫好防腐垫片,再并紧叶轮并帽,最后垫好泵壳垫片,装好泵盖,拧紧防腐螺母。
9.将装好毕的泵头装在底板上,并调正好联轴器的间隙和电动机轴线垂直。
(八)、注意平时保养,经常检查泵运行是否平稳,有无异常震动,注意更换弹性块,视油标补充轴承的润滑油,定期更换机架中的润滑油(一般三个月必须换l次)。
