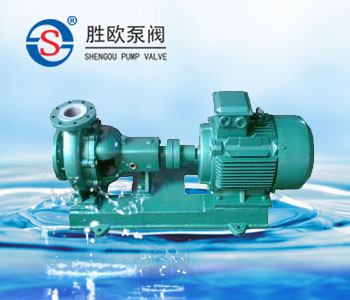

一、IHF衬氟化工离心泵概述：
IHF型衬氟离心泵属单级单吸式氟塑料合金化工离心泵是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
二、IHF衬氟化工离心泵用途：
IHF型衬氟离心泵的耐腐和耐磨性已得到实际使用的证实和广大用户的一致认可，目前已被广泛应用于：化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺（目前国内大部分离子膜烧碱项目用泵均选用我公司产品）、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在-85℃～150℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损，是目前最受使用单位欢迎的泵类设备之一。
三、IHF衬氟化工离心泵型号意义
四、IHF衬氟化工离心泵结构图：
|
序号
|
名 称
|
材 料
|
.bmp)
|
|
1
|
泵 体
|
HT200
|
|
2
|
叶轮骨架
|
45#钢
|
|
3
|
叶 轮
|
聚全氟乙丙烯
|
|
4
|
泵体衬里
|
聚全氟乙丙烯
|
|
5
|
泵盖衬里
|
聚全氟乙丙烯
|
|
6
|
泵 盖
|
HT200
|
|
7
|
机封压盖
|
1Cr18Ni9Ti
|
|
8
|
静 环
|
99.9％氧化铝陶瓷
|
|
9
|
动 环
|
填充四氟乙烯
|
|
10
|
泵 轴
|
3 Cr13
|
|
11
|
轴承体
|
HT200
|
|
12
|
联轴器
|
HT200
|
五、IHF衬氟化工离心泵性能参数：
|
型 号
|
转速
r/min
|
流量Q
|
扬程
m
|
效率
%
|
功率 P
|
必耐汽
蚀余量
(m)
|
|
m3/h
|
L/s
|
轴功率
|
电机功率
|
|
（KW）
|
|
IHF32-25-125
|
2900
|
3.5
|
0.97
|
21
|
40
|
0.5
|
1.5
|
2.3
|
|
5
|
1.39
|
20
|
44
|
0.62
|
|
6.5
|
1.8
|
18
|
42
|
0.76
|
|
1450
|
1.75
|
0.49
|
5.25
|
37
|
0.068
|
0.75
|
2.3
|
|
2.5
|
0.69
|
5
|
40
|
0.085
|
|
3.25
|
0.9
|
4.5
|
38
|
0.105
|
|
IHF32-25-125A
|
2900
|
3.1
|
0.06
|
17.6
|
38
|
0.7
|
1.1
|
2.3
|
|
4.5
|
1.25
|
16
|
41
|
0.48
|
|
5.8
|
1.61
|
14.4
|
40
|
0.57
|
|
IHF32-25-160
|
2900
|
3.5
|
0.97
|
33
|
34
|
0.93
|
2.2
|
2.3
|
|
5
|
1.39
|
32
|
40
|
1.1
|
|
6.5
|
1.8
|
30
|
42
|
1.26
|
|
1450
|
1.75
|
0.49
|
8.25
|
30
|
0.131
|
0.75
|
2.3
|
|
2.5
|
0.69
|
8
|
38
|
0.143
|
|
3.25
|
0.9
|
7.5
|
40
|
0.166
|
|
IHF32-25-160A
|
2900
|
3.1
|
0.86
|
29
|
30
|
0.81
|
1.5
|
2.3
|
|
4.5
|
1.25
|
28
|
35
|
0.97
|
|
5.8
|
1.61
|
26
|
36
|
1.14
|
|
IHF40-32-125
|
2900
|
4.4
|
1.22
|
21
|
40
|
0.63
|
2.2
|
2.5
|
|
6.5
|
1.8
|
20
|
45
|
0.79
|
|
8.3
|
2.31
|
18
|
43
|
0.95
|
|
1450
|
2.2
|
0.6
|
5.25
|
37
|
0.085
|
0.75
|
2.5
|
|
3.25
|
0.9
|
5
|
41
|
0.108
|
|
4.15
|
1.15
|
4.5
|
40
|
0.127
|
|
IHF40-32-125A
|
2900
|
3.9
|
1.08
|
17.6
|
38
|
0.49
|
1.5
|
2.5
|
|
5.6
|
1.56
|
16
|
42
|
0.58
|
|
7.4
|
2.06
|
14.4
|
40
|
0.72
|
|
IHF40-32-160
|
2900
|
4.4
|
1.22
|
33
|
34
|
1.16
|
2.2
|
2.5
|
|
6.5
|
1.8
|
32
|
40
|
1.42
|
|
8.3
|
2.31
|
30
|
39
|
1.71
|
|
1450
|
2.2
|
0.6
|
8.25
|
33
|
0.14
|
0.75
|
2.5
|
|
2.5
|
0.9
|
8
|
36
|
0.15
|
|
3.25
|
1.15
|
7.5
|
37
|
0.18
|
|
IHF40-32-160A
|
2900
|
3.9
|
1.08
|
29
|
32
|
0.96
|
1.5
|
2.5
|
|
5.6
|
1.56
|
28
|
38
|
1.23
|
|
7.4
|
2.06
|
26
|
37
|
1.41
|
|
IHF50-32-125
|
2900
|
8.8
|
1.08
|
21.5
|
45
|
1.15
|
2.2
|
3.0
|
|
12.5
|
1.56
|
20
|
54
|
1.26
|
|
16.3
|
2.06
|
17.5
|
53
|
1.47
|
|
1450
|
4.4
|
1.2
|
5.37
|
37
|
0.17
|
0.75
|
3.0
|
|
6.25
|
1.74
|
5
|
46
|
0.18
|
|
8.15
|
2.26
|
4.37
|
45
|
0.22
|
|
IHF50-32-125A
|
2900
|
8
|
2.22
|
17
|
42
|
0.88
|
1.5
|
3.0
|
|
11
|
3.05
|
16
|
52
|
0.92
|
|
14.5
|
4.03
|
14
|
51
|
1.08
|
|
IHF50-32-160
|
2900
|
8.8
|
2.44
|
33
|
41
|
1.93
|
4
|
3.0
|
|
12.5
|
3.47
|
32
|
48
|
2.27
|
|
16.3
|
4.53
|
30
|
47
|
2.84
|
|
1450
|
4.4
|
1.2
|
8.25
|
31
|
0.31
|
0.75
|
3.0
|
|
6.25
|
1.74
|
8
|
41
|
0.33
|
|
8.15
|
2.26
|
7.5
|
42
|
0.39
|
|
IHF50-32-160A
|
2900
|
8.2
|
2.28
|
29
|
39
|
1.16
|
3
|
3.0
|
|
11.7
|
3.25
|
28
|
47
|
1.88
|
|
15.2
|
4.22
|
26
|
46
|
2.34
|
|
IHF50-32-200
|
2900
|
8.8
|
2.44
|
52
|
34
|
3.7
|
7.5
|
3.0
|
|
12.5
|
3.47
|
50
|
42
|
4.1
|
|
16.3
|
4.53
|
48
|
41
|
5.2
|
|
1450
|
4.4
|
1.2
|
13
|
25
|
0.62
|
1.5
|
3.0
|
|
6.25
|
1.74
|
12.5
|
33
|
0.65
|
|
8.15
|
2.26
|
12
|
36
|
0.74
|
|
IHF50-32-200A
|
2900
|
8.2
|
2.28
|
45
|
31
|
3.24
|
5.5
|
3.0
|
|
11.7
|
3.25
|
44
|
40
|
3.5
|
|
15.2
|
4.22
|
42
|
39
|
4.45
|
|
IHF50-32-250
|
2900
|
8.8
|
2.44
|
82
|
27
|
7.3
|
11
|
3.0
|
|
12.5
|
3.47
|
80
|
35
|
7.8
|
|
16.3
|
4.53
|
76
|
34
|
10
|
|
1450
|
4.4
|
1.2
|
20.5
|
20
|
1.22
|
2.2
|
3.0
|
|
6.25
|
1.74
|
20
|
27
|
1.26
|
|
8.15
|
2.26
|
19
|
30
|
1.4
|
|
IHF50-32-250A
|
2900
|
8.2
|
2.28
|
71
|
25
|
4.53
|
7.5
|
3.0
|
|
11.7
|
3.25
|
70
|
34
|
6.56
|
|
15.2
|
4.22
|
68
|
33
|
8.52
|
|
IHF65-50-125
|
2900
|
17.5
|
4.86
|
21.5
|
56
|
1.83
|
3
|
3.5
|
|
25
|
6.94
|
20
|
64
|
2.13
|
|
32
|
9.0
|
17.5
|
63
|
2.42
|
|
1450
|
8.75
|
2.43
|
5.37
|
45
|
0.28
|
0.75
|
3.5
|
|
12.5
|
3.47
|
5
|
57
|
0.3
|
|
16
|
4.44
|
4.37
|
58
|
0.33
|
|
IHF65-50-125A
|
2900
|
15.6
|
4.33
|
17
|
53
|
1.36
|
2.2
|
3.5
|
|
22.3
|
6.19
|
16
|
62
|
1.57
|
|
29
|
8.1
|
14
|
61
|
1.79
|
|
IHF65-50-160
|
2900
|
17.5
|
4.86
|
33
|
50
|
3.15
|
5.5
|
3.5
|
|
25
|
6.94
|
32
|
59
|
3.69
|
|
32
|
9.0
|
27.5
|
57
|
4.2
|
|
1450
|
8.75
|
2.43
|
8.25
|
40
|
0.49
|
1.1
|
3.5
|
|
12.5
|
3.47
|
8
|
53
|
0.51
|
|
16
|
4.44
|
6.87
|
51
|
0.59
|
|
IHF65-50-160A
|
2900
|
16.4
|
4.56
|
29
|
48
|
2.7
|
4
|
3.5
|
|
23.3
|
6.5
|
28
|
58
|
3.1
|
|
30.4
|
8.44
|
24
|
56
|
3.54
|
|
IHF65-40-200
|
2900
|
17.5
|
4.86
|
52
|
45
|
5.5
|
11
|
3.5
|
|
25
|
6.94
|
50
|
54
|
6.3
|
|
32
|
9.0
|
45.5
|
54
|
7.35
|
|
1450
|
8.75
|
2.43
|
13
|
36
|
0.86
|
1.5
|
3.5
|
|
12.5
|
3.47
|
12.5
|
46
|
0.93
|
|
16
|
4.44
|
11.4
|
47
|
1.05
|
|
IHF65-40-200A
|
2900
|
16.4
|
4.56
|
46
|
43
|
4.3
|
7.5
|
3.5
|
|
23.3
|
6.5
|
44
|
53
|
5
|
|
30.4
|
8.44
|
40
|
52
|
5.2
|
|
IHF65-40-250
|
2900
|
17.5
|
4.86
|
82
|
39
|
10.1
|
18.5
|
3.5
|
|
25
|
6.94
|
80
|
50
|
10.9
|
|
32
|
9.0
|
76
|
52
|
12.74
|
|
1450
|
8.75
|
2.43
|
20.5
|
32
|
1.52
|
3
|
3.5
|
|
12.5
|
3.47
|
20
|
42
|
1.62
|
|
16
|
4.44
|
19
|
44
|
1.88
|
|
IHF65-40-250A
|
2900
|
16.4
|
4.56
|
71
|
36
|
8.8
|
15
|
3.5
|
|
23.3
|
6.5
|
70
|
48
|
9.3
|
|
30.4
|
8.44
|
68
|
50
|
11.25
|
|
IHF80-65-125
|
2900
|
35
|
9.72
|
21.5
|
64
|
3.2
|
5.5
|
4.0
|
|
50
|
13.9
|
20
|
69
|
3.95
|
|
65
|
18.1
|
17
|
67
|
4.5
|
|
1450
|
17.5
|
4.86
|
5.37
|
54
|
0.47
|
1.1
|
4.0
|
|
25
|
6.9
|
5
|
64
|
0.53
|
|
32.5
|
9.0
|
4.25
|
62
|
0.61
|
|
IHF80-65-125A
|
2900
|
31
|
8.6
|
17
|
62
|
2.3
|
4
|
4.0
|
|
45
|
12.5
|
16
|
68
|
2.88
|
|
58
|
16.1
|
14
|
67
|
3.3
|
|
IHF80-65-160
|
2900
|
35
|
9.72
|
33
|
60
|
5.24
|
11
|
4.0
|
|
50
|
13.9
|
32
|
68
|
6.41
|
|
65
|
18.1
|
27.5
|
67
|
7.27
|
|
IHF80-65-160
|
1450
|
17.5
|
4.86
|
8.25
|
50
|
0.78
|
1.5
|
4.0
|
|
25
|
6.9
|
8
|
62
|
0.88
|
|
32.5
|
9
|
6.88
|
61
|
1
|
|
IHF80-65-160A
|
2900
|
31
|
8.6
|
29
|
58
|
4.1
|
7.5
|
4.0
|
|
45
|
12.5
|
28
|
67
|
5.12
|
|
58
|
16.1
|
24
|
66
|
5.34
|
|
IHF80-50-200
|
2900
|
35
|
9.72
|
52
|
52
|
9.53
|
15
|
4.0
|
|
50
|
13.9
|
50
|
64
|
10.64
|
|
65
|
18.1
|
45.5
|
65
|
12.39
|
|
1450
|
17.5
|
4.86
|
13
|
51
|
1.21
|
3
|
4.0
|
|
25
|
6.9
|
12.5
|
59
|
1.44
|
|
32.5
|
9
|
11.38
|
58
|
1.74
|
|
IHF80-50-200A
|
2900
|
31
|
8.6
|
46
|
50
|
7.35
|
11
|
4.0
|
|
45
|
12.5
|
44
|
63
|
8.56
|
|
58
|
16.1
|
40
|
62
|
10
|
|
IHF80-50-250
|
2900
|
35
|
9.72
|
82
|
40
|
19.4
|
30
|
4.0
|
|
50
|
13.9
|
80
|
50
|
21.8
|
|
65
|
18.1
|
72
|
51
|
25
|
|
1450
|
17.5
|
4.86
|
20.5
|
40
|
2.4
|
4
|
4.0
|
|
25
|
6.9
|
20
|
50
|
2.7
|
|
32.5
|
9
|
18
|
51
|
3.12
|
|
IHF80-50-250A
|
2900
|
31
|
8.6
|
71.5
|
39
|
15.4
|
22
|
4.0
|
|
45
|
12.5
|
70
|
50
|
17.6
|
|
58
|
16.1
|
63
|
51
|
19.9
|
|
IHF100-80-125
|
2900
|
70
|
19.4
|
23
|
70
|
6.26
|
11
|
5.0
|
|
100
|
27.8
|
20
|
75
|
7.26
|
|
130
|
36.1
|
14
|
65
|
7.63
|
|
1450
|
35
|
9.7
|
5.75
|
65
|
0.85
|
1.5
|
4.5
|
|
50
|
13.9
|
5
|
70
|
0.97
|
|
65
|
18
|
3.5
|
64
|
0.98
|
|
IHF100-80-125A
|
2900
|
62.6
|
17.4
|
18
|
68
|
4.5
|
7.5
|
5.0
|
|
89
|
24.7
|
16
|
73
|
5.3
|
|
116
|
32.2
|
11
|
65
|
5.74
|
|
IHF100-80-160
|
2900
|
70
|
19.4
|
34
|
68
|
9.53
|
15
|
5.0
|
|
100
|
27.8
|
32
|
74
|
11.78
|
|
130
|
36.1
|
24
|
65
|
13.03
|
|
1450
|
35
|
9.7
|
8.5
|
60
|
1.35
|
2.2
|
4.5
|
|
50
|
13.9
|
8
|
68
|
1.6
|
|
65
|
18
|
6.5
|
67
|
1.69
|
|
IHF100-80-160A
|
2900
|
65.4
|
18.2
|
32
|
66
|
8.6
|
11
|
5.0
|
|
93.5
|
26
|
28
|
73
|
9.3
|
|
121
|
33.6
|
21
|
65
|
10.6
|
|
IHF100-65-200
|
2900
|
70
|
19.4
|
52
|
64
|
15.5
|
30
|
5.0
|
|
100
|
27.8
|
50
|
72
|
18.91
|
|
130
|
36.1
|
42
|
71
|
20.94
|
|
1450
|
35
|
9.7
|
13
|
60
|
2.06
|
4
|
4.5
|
|
50
|
13.9
|
12.5
|
68
|
2.5
|
|
65
|
18
|
10.5
|
63
|
2.95
|
|
IHF100-65-200A
|
2900
|
65.4
|
18.2
|
46
|
63
|
13
|
22
|
5.0
|
|
93.5
|
26
|
44
|
71
|
15.02
|
|
121
|
33.6
|
37
|
70
|
17.4
|
|
IHF100-65-250
|
2900
|
70
|
19.4
|
87
|
62
|
26.6
|
45
|
4.0
|
|
100
|
27.8
|
80
|
69
|
31.6
|
|
130
|
36.1
|
68
|
68
|
35
|
|
1450
|
30
|
8.33
|
21.2
|
58
|
3
|
5.5
|
4.5
|
|
50
|
13.9
|
20
|
63
|
4.3
|
|
60
|
16.7
|
18.5
|
62
|
4.72
|
|
IHF100-65-250A
|
2900
|
65.4
|
16.2
|
76.5
|
60
|
20.25
|
37
|
4.5
|
|
93.5
|
26
|
70
|
68
|
26.2
|
|
121
|
33.6
|
59
|
67
|
28
|
六、IHF型衬氟化工离心泵启动、运行与停止：
1.IHF衬氟离心泵起动前应将泵内灌满加足输送的液体，严禁无液起动。
2.关闭出口阀门，接通电源后马上检查泵的转向必须按泵的转向箭头一致，严禁逆向运转。
3.IHF离心泵起动后达到正常转速时，再逐渐打开出口阀门，并调节到所需要的工况投入运行。在吐出管路上的阀门关闭情况下，泵连续工作的时间不能超过3分钟。
4.停机时应先将出口的阀门关闭，然后再切断电源。
七、IHF型衬氟化工离心泵维修与保养：
1.定期检查泵和电机，更换易损零件。
2.经常注意对轴承箱加注优质钙基润滑脂，以保证轴承良好的润滑状态。
3.长期停机不使用时，除将泵内腐蚀性液体放净外，更应注意各部件及泵内流道的清洗干净，并切断电源。
4.泵严禁空载运转。
5.介质中如含有固体颗粒时，应在泵入口处须加过滤器。
八、IHF衬氟化工离心泵故障分析与排除方法：
|
故 障
|
原 因
|
排 除 方 法
|
|
化工离心泵不出液体
|
1、电机转向不对
2、泵体内储液不足
3、吸人管内有空气漏入
|
1、调整转向
2、重新加足液体
3、排除空气体
|
|
化工离心泵不吸液体
|
1、底阀没有打开或堵塞
2、吸程太高或吸人管路太长
3、吸人管路有杂物质堵塞
|
1、校正或更换底阀
2、降低吸程或缩短管路
3、清除堵塞杂物
|
|
化工离心泵流量不足
|
1、叶轮损坏
2、吸人或出口部分被堵塞
3、功率不足转速太低
|
1、更换叶轮
2、清除堵塞杂物
3、检查电机提高转速
|
|
化工泵扬程不足
|
1、叶轮损坏
2、输送介质内有空气
3、转速不够
|
1、更换叶轮
2、重新灌注液体或排除空气
3、检查电机提高转速
|
|
噪音或振动
|
1、泵轴与电机轴不同心
2、底脚螺母松动
3、吸程太高
|
1、校正泵与电机同轴度
2、拧紧底脚螺母
3、降低安装高度
|
|
轴承温升过高
|
1、轴承损坏
2、润滑脂变质干燥或缺少
|
1、更换
2、更换、加注润滑脂
|
|
泵泄漏
|
1、机械密封件损坏
2、连接螺栓有松动现象
|
1、更换
2、拧紧各部位螺栓
|
IHF衬氟化工离心泵技术参数
|
型 号
|
转速
r/min
|
流量Q
|
扬程
m
|
效率
%
|
功率 P
|
必耐汽
蚀余量
(m)
|
|
m3/h
|
L/s
|
轴功率
|
电机功率
|
|
（KW）
|
|
IHF32-25-125
|
2900
|
3.5
|
0.97
|
21
|
40
|
0.5
|
1.5
|
2.3
|
|
5
|
1.39
|
20
|
44
|
0.62
|
|
6.5
|
1.8
|
18
|
42
|
0.76
|
|
1450
|
1.75
|
0.49
|
5.25
|
37
|
0.068
|
0.75
|
2.3
|
|
2.5
|
0.69
|
5
|
40
|
0.085
|
|
3.25
|
0.9
|
4.5
|
38
|
0.105
|
|
IHF32-25-125A
|
2900
|
3.1
|
0.06
|
17.6
|
38
|
0.7
|
1.1
|
2.3
|
|
4.5
|
1.25
|
16
|
41
|
0.48
|
|
5.8
|
1.61
|
14.4
|
40
|
0.57
|
|
IHF32-25-160
|
2900
|
3.5
|
0.97
|
33
|
34
|
0.93
|
2.2
|
2.3
|
|
5
|
1.39
|
32
|
40
|
1.1
|
|
6.5
|
1.8
|
30
|
42
|
1.26
|
|
1450
|
1.75
|
0.49
|
8.25
|
30
|
0.131
|
0.75
|
2.3
|
|
2.5
|
0.69
|
8
|
38
|
0.143
|
|
3.25
|
0.9
|
7.5
|
40
|
0.166
|
|
IHF32-25-160A
|
2900
|
3.1
|
0.86
|
29
|
30
|
0.81
|
1.5
|
2.3
|
|
4.5
|
1.25
|
28
|
35
|
0.97
|
|
5.8
|
1.61
|
26
|
36
|
1.14
|
|
IHF40-32-125
|
2900
|
4.4
|
1.22
|
21
|
40
|
0.63
|
2.2
|
2.5
|
|
6.5
|
1.8
|
20
|
45
|
0.79
|
|
8.3
|
2.31
|
18
|
43
|
0.95
|
|
1450
|
2.2
|
0.6
|
5.25
|
37
|
0.085
|
0.75
|
2.5
|
|
3.25
|
0.9
|
5
|
41
|
0.108
|
|
4.15
|
1.15
|
4.5
|
40
|
0.127
|
|
IHF40-32-125A
|
2900
|
3.9
|
1.08
|
17.6
|
38
|
0.49
|
1.5
|
2.5
|
|
5.6
|
1.56
|
16
|
42
|
0.58
|
|
7.4
|
2.06
|
14.4
|
40
|
0.72
|
|
IHF40-32-160
|
2900
|
4.4
|
1.22
|
33
|
34
|
1.16
|
2.2
|
2.5
|
|
6.5
|
1.8
|
32
|
40
|
1.42
|
|
8.3
|
2.31
|
30
|
39
|
1.71
|
|
1450
|
2.2
|
0.6
|
8.25
|
33
|
0.14
|
0.75
|
2.5
|
|
2.5
|
0.9
|
8
|
36
|
0.15
|
|
3.25
|
1.15
|
7.5
|
37
|
0.18
|
|
IHF40-32-160A
|
2900
|
3.9
|
1.08
|
29
|
32
|
0.96
|
1.5
|
2.5
|
|
5.6
|
1.56
|
28
|
38
|
1.23
|
|
7.4
|
2.06
|
26
|
37
|
1.41
|
|
IHF50-32-125
|
2900
|
8.8
|
1.08
|
21.5
|
45
|
1.15
|
2.2
|
3.0
|
|
12.5
|
1.56
|
20
|
54
|
1.26
|
|
16.3
|
2.06
|
17.5
|
53
|
1.47
|
|
1450
|
4.4
|
1.2
|
5.37
|
37
|
0.17
|
0.75
|
3.0
|
|
6.25
|
1.74
|
5
|
46
|
0.18
|
|
8.15
|
2.26
|
4.37
|
45
|
0.22
|
|
IHF50-32-125A
|
2900
|
8
|
2.22
|
17
|
42
|
0.88
|
1.5
|
3.0
|
|
11
|
3.05
|
16
|
52
|
0.92
|
|
14.5
|
4.03
|
14
|
51
|
1.08
|
|
IHF50-32-160
|
2900
|
8.8
|
2.44
|
33
|
41
|
1.93
|
4
|
3.0
|
|
12.5
|
3.47
|
32
|
48
|
2.27
|
|
16.3
|
4.53
|
30
|
47
|
2.84
|
|
1450
|
4.4
|
1.2
|
8.25
|
31
|
0.31
|
0.75
|
3.0
|
|
6.25
|
1.74
|
8
|
41
|
0.33
|
|
8.15
|
2.26
|
7.5
|
42
|
0.39
|
|
IHF50-32-160A
|
2900
|
8.2
|
2.28
|
29
|
39
|
1.16
|
3
|
3.0
|
|
11.7
|
3.25
|
28
|
47
|
1.88
|
|
15.2
|
4.22
|
26
|
46
|
2.34
|
|
IHF50-32-200
|
2900
|
8.8
|
2.44
|
52
|
34
|
3.7
|
7.5
|
3.0
|
|
12.5
|
3.47
|
50
|
42
|
4.1
|
|
16.3
|
4.53
|
48
|
41
|
5.2
|
|
1450
|
4.4
|
1.2
|
13
|
25
|
0.62
|
1.5
|
3.0
|
|
6.25
|
1.74
|
12.5
|
33
|
0.65
|
|
8.15
|
2.26
|
12
|
36
|
0.74
|
|
IHF50-32-200A
|
2900
|
8.2
|
2.28
|
45
|
31
|
3.24
|
5.5
|
3.0
|
|
11.7
|
3.25
|
44
|
40
|
3.5
|
|
15.2
|
4.22
|
42
|
39
|
4.45
|
|
IHF50-32-250
|
2900
|
8.8
|
2.44
|
82
|
27
|
7.3
|
11
|
3.0
|
|
12.5
|
3.47
|
80
|
35
|
7.8
|
|
16.3
|
4.53
|
76
|
34
|
10
|
|
1450
|
4.4
|
1.2
|
20.5
|
20
|
1.22
|
2.2
|
3.0
|
|
6.25
|
1.74
|
20
|
27
|
1.26
|
|
8.15
|
2.26
|
19
|
30
|
1.4
|
|
IHF50-32-250A
|
2900
|
8.2
|
2.28
|
71
|
25
|
4.53
|
7.5
|
3.0
|
|
11.7
|
3.25
|
70
|
34
|
6.56
|
|
15.2
|
4.22
|
68
|
33
|
8.52
|
|
IHF65-50-125
|
2900
|
17.5
|
4.86
|
21.5
|
56
|
1.83
|
3
|
3.5
|
|
25
|
6.94
|
20
|
64
|
2.13
|
|
32
|
9.0
|
17.5
|
63
|
2.42
|
|
1450
|
8.75
|
2.43
|
5.37
|
45
|
0.28
|
0.75
|
3.5
|
|
12.5
|
3.47
|
5
|
57
|
0.3
|
|
16
|
4.44
|
4.37
|
58
|
0.33
|
|
IHF65-50-125A
|
2900
|
15.6
|
4.33
|
17
|
53
|
1.36
|
2.2
|
3.5
|
|
22.3
|
6.19
|
16
|
62
|
1.57
|
|
29
|
8.1
|
14
|
61
|
1.79
|
|
IHF65-50-160
|
2900
|
17.5
|
4.86
|
33
|
50
|
3.15
|
5.5
|
3.5
|
|
25
|
6.94
|
32
|
59
|
3.69
|
|
32
|
9.0
|
27.5
|
57
|
4.2
|
|
1450
|
8.75
|
2.43
|
8.25
|
40
|
0.49
|
1.1
|
3.5
|
|
12.5
|
3.47
|
8
|
53
|
0.51
|
|
16
|
4.44
|
6.87
|
51
|
0.59
|
|
IHF65-50-160A
|
2900
|
16.4
|
4.56
|
29
|
48
|
2.7
|
4
|
3.5
|
|
23.3
|
6.5
|
28
|
58
|
3.1
|
|
30.4
|
8.44
|
24
|
56
|
3.54
|
|
IHF65-40-200
|
2900
|
17.5
|
4.86
|
52
|
45
|
5.5
|
11
|
3.5
|
|
25
|
6.94
|
50
|
54
|
6.3
|
|
32
|
9.0
|
45.5
|
54
|
7.35
|
|
1450
|
8.75
|
2.43
|
13
|
36
|
0.86
|
1.5
|
3.5
|
|
12.5
|
3.47
|
12.5
|
46
|
0.93
|
|
16
|
4.44
|
11.4
|
47
|
1.05
|
|
IHF65-40-200A
|
2900
|
16.4
|
4.56
|
46
|
43
|
4.3
|
7.5
|
3.5
|
|
23.3
|
6.5
|
44
|
53
|
5
|
|
30.4
|
8.44
|
40
|
52
|
5.2
|
|
IHF65-40-250
|
2900
|
17.5
|
4.86
|
82
|
39
|
10.1
|
18.5
|
3.5
|
|
25
|
6.94
|
80
|
50
|
10.9
|
|
32
|
9.0
|
76
|
52
|
12.74
|
|
1450
|
8.75
|
2.43
|
20.5
|
32
|
1.52
|
3
|
3.5
|
|
12.5
|
3.47
|
20
|
42
|
1.62
|
|
16
|
4.44
|
19
|
44
|
1.88
|
|
IHF65-40-250A
|
2900
|
16.4
|
4.56
|
71
|
36
|
8.8
|
15
|
3.5
|
|
23.3
|
6.5
|
70
|
48
|
9.3
|
|
30.4
|
8.44
|
68
|
50
|
11.25
|
|
IHF80-65-125
|
2900
|
35
|
9.72
|
21.5
|
64
|
3.2
|
5.5
|
4.0
|
|
50
|
13.9
|
20
|
69
|
3.95
|
|
65
|
18.1
|
17
|
67
|
4.5
|
|
1450
|
17.5
|
4.86
|
5.37
|
54
|
0.47
|
1.1
|
4.0
|
|
25
|
6.9
|
5
|
64
|
0.53
|
|
32.5
|
9.0
|
4.25
|
62
|
0.61
|
|
IHF80-65-125A
|
2900
|
31
|
8.6
|
17
|
62
|
2.3
|
4
|
4.0
|
|
45
|
12.5
|
16
|
68
|
2.88
|
|
58
|
16.1
|
14
|
67
|
3.3
|
|
IHF80-65-160
|
2900
|
35
|
9.72
|
33
|
60
|
5.24
|
11
|
4.0
|
|
50
|
13.9
|
32
|
68
|
6.41
|
|
65
|
18.1
|
27.5
|
67
|
7.27
|
|
IHF80-65-160
|
1450
|
17.5
|
4.86
|
8.25
|
50
|
0.78
|
1.5
|
4.0
|
|
25
|
6.9
|
8
|
62
|
0.88
|
|
32.5
|
9
|
6.88
|
61
|
1
|
|
IHF80-65-160A
|
2900
|
31
|
8.6
|
29
|
58
|
4.1
|
7.5
|
4.0
|
|
45
|
12.5
|
28
|
67
|
5.12
|
|
58
|
16.1
|
24
|
66
|
5.34
|
|
IHF80-50-200
|
2900
|
35
|
9.72
|
52
|
52
|
9.53
|
15
|
4.0
|
|
50
|
13.9
|
50
|
64
|
10.64
|
|
65
|
18.1
|
45.5
|
65
|
12.39
|
|
1450
|
17.5
|
4.86
|
13
|
51
|
1.21
|
3
|
4.0
|
|
25
|
6.9
|
12.5
|
59
|
1.44
|
|
32.5
|
9
|
11.38
|
58
|
1.74
|
|
IHF80-50-200A
|
2900
|
31
|
8.6
|
46
|
50
|
7.35
|
11
|
4.0
|
|
45
|
12.5
|
44
|
63
|
8.56
|
|
58
|
16.1
|
40
|
62
|
10
|
|
IHF80-50-250
|
2900
|
35
|
9.72
|
82
|
40
|
19.4
|
30
|
4.0
|
|
50
|
13.9
|
80
|
50
|
21.8
|
|
65
|
18.1
|
72
|
51
|
25
|
|
1450
|
17.5
|
4.86
|
20.5
|
40
|
2.4
|
4
|
4.0
|
|
25
|
6.9
|
20
|
50
|
2.7
|
|
32.5
|
9
|
18
|
51
|
3.12
|
|
IHF80-50-250A
|
2900
|
31
|
8.6
|
71.5
|
39
|
15.4
|
22
|
4.0
|
|
45
|
12.5
|
70
|
50
|
17.6
|
|
58
|
16.1
|
63
|
51
|
19.9
|
|
IHF100-80-125
|
2900
|
70
|
19.4
|
23
|
70
|
6.26
|
11
|
5.0
|
|
100
|
27.8
|
20
|
75
|
7.26
|
|
130
|
36.1
|
14
|
65
|
7.63
|
|
1450
|
35
|
9.7
|
5.75
|
65
|
0.85
|
1.5
|
4.5
|
|
50
|
13.9
|
5
|
70
|
0.97
|
|
65
|
18
|
3.5
|
64
|
0.98
|
|
IHF100-80-125A
|
2900
|
62.6
|
17.4
|
18
|
68
|
4.5
|
7.5
|
5.0
|
|
89
|
24.7
|
16
|
73
|
5.3
|
|
116
|
32.2
|
11
|
65
|
5.74
|
|
IHF100-80-160
|
2900
|
70
|
19.4
|
34
|
68
|
9.53
|
15
|
5.0
|
|
100
|
27.8
|
32
|
74
|
11.78
|
|
130
|
36.1
|
24
|
65
|
13.03
|
|
1450
|
35
|
9.7
|
8.5
|
60
|
1.35
|
2.2
|
4.5
|
|
50
|
13.9
|
8
|
68
|
1.6
|
|
65
|
18
|
6.5
|
67
|
1.69
|
|
IHF100-80-160A
|
2900
|
65.4
|
18.2
|
32
|
66
|
8.6
|
11
|
5.0
|
|
93.5
|
26
|
28
|
73
|
9.3
|
|
121
|
33.6
|
21
|
65
|
10.6
|
|
IHF100-65-200
|
2900
|
70
|
19.4
|
52
|
64
|
15.5
|
30
|
5.0
|
|
100
|
27.8
|
50
|
72
|
18.91
|
|
130
|
36.1
|
42
|
71
|
20.94
|
|
1450
|
35
|
9.7
|
13
|
60
|
2.06
|
4
|
4.5
|
|
50
|
13.9
|
12.5
|
68
|
2.5
|
|
65
|
18
|
10.5
|
63
|
2.95
|
|
IHF100-65-200A
|
2900
|
65.4
|
18.2
|
46
|
63
|
13
|
22
|
5.0
|
|
93.5
|
26
|
44
|
71
|
15.02
|
|
121
|
33.6
|
37
|
70
|
17.4
|
|
IHF100-65-250
|
2900
|
70
|
19.4
|
87
|
62
|
26.6
|
45
|
4.0
|
|
100
|
27.8
|
80
|
69
|
31.6
|
|
130
|
36.1
|
68
|
68
|
35
|
|
1450
|
30
|
8.33
|
21.2
|
58
|
3
|
5.5
|
4.5
|
|
50
|
13.9
|
20
|
63
|
4.3
|
|
60
|
16.7
|
18.5
|
62
|
4.72
|
|
IHF100-65-250A
|
2900
|
65.4
|
16.2
|
76.5
|
60
|
20.25
|
37
|
4.5
|
|
93.5
|
26
|
70
|
68
|
26.2
|
|
121
|
33.6
|
59
|
67
|
28
|
IHF衬氟化工离心泵安装示意图：
|
.bmp)
A、高位槽正压状态
特点说明：泵安装在储槽的底部，储槽内介质处于正压状态，泵进口处阀门打开时，储槽的液体能自流到泵腔中，这是IHF型离心泵最理想的安装方式。
|
.bmp)
B、高位槽负压状态
特点说明：泵安装在储槽的底部，密闭的储槽处于负压状态．这种状态选泵，必须弄清储槽中负压的确切数据，再和我公司联系，方可定。
|
|
.bmp)
C、低位槽不装底阀装虹吸桶状态
特点说明：泵安装在储槽的上部，在进口管道靠近泵进口处安装一个帮助泵自吸的虹吸桶，启动泵之前需将虹吸桶中灌满液体。虹吸桶的制作可根据介质性的的不同选用相适应的材料和制造工艺，虹吸桶的制作要求就是密封性要好，绝不能漏水漏气，具体请咨询绿环技术员。
|
.bmp)
D、低位槽装底阀状态
特点说明：泵安装在储槽的上部，进口管道底部需要安装底阀，每次启动泵之前，都须检查泵腔内是否有满的液体，如没有，则须将泵腔内灌满液体，切不可开空车，一般选择这种安装条件的用户都需要配套一只与泵的进口口径一样大小的耐酸底阀（我公司可提供该类型底阀）。
|
IHF衬氟化工离心泵安装说明：
1．泵的安装是否合理，对泵的正常运行与使用寿命有极其重要影响，故安装和校正必须仔细进行。
2．对照安装尺寸预埋好底脚螺栓，做好混凝土基础工作。
3．待基础水泥凝固后，将泵安装基础上，应用水平仪检查泵和电机轴的水平情况，如不水平，应用垫铁调正直至水平，调妥后拧紧底脚螺母。
4．检查泵的转动部件是否有卡住擦碰现象，应严格检查泵轴与电机的同轴度，可用薄片调整使其同心，最后用手转动联轴器，转动轻松均匀无擦碰现象则为正常。
5．泵的吸人和吐出管路应有各自的支架，不允许管路的重量直接由泵来承受，以免把泵压坏。
6．泵的安装位置高于液面(在泵的吸程允许范围内)时，应在吸人管路端部安装上底阀，并在排出
管路上设置灌液螺孔或阀门，供泵起动前灌液之用；泵的安装位置低于液面时，应在吸人管路上按装控制阀门和过滤装置，以防止杂物吸人泵内，过滤面积应大于管路面积的3-4倍。
7．扬程高的泵在出口流量控制阀门的外端管路上还应安装逆止阀，以防止突然停机时的水锤破坏。
8．必须保证泵的安装高度符合泵的汽蚀余量，并考虑管路损失及介质温度。
IHF衬氟化工离心泵安装尺寸图：
|
产品型号
|
电机型号/功率
|
外形及安装尺寸
|
|
(KW)
|
L
|
B
|
S
|
P
|
A
|
W
|
T
|
H
|
h
|
f
|
4-φd
|
|
IHF32-25-125
|
Y802-4/0.75
|
780
|
730
|
470
|
120
|
60
|
320
|
270
|
350
|
220
|
80
|
4-φ19
|
|
Y802-2/1.1
|
780
|
730
|
470
|
120
|
60
|
320
|
270
|
350
|
220
|
80
|
4-φ19
|
|
Y90S-2/1.5
|
790
|
730
|
470
|
120
|
60
|
320
|
270
|
350
|
220
|
80
|
4-φ19
|
|
IHF32-25-160
|
Y802-4/0.75
|
780
|
730
|
470
|
120
|
60
|
320
|
270
|
350
|
220
|
80
|
4-φ19
|
|
Y90S-2/1.5
|
790
|
740
|
530
|
130
|
60
|
350
|
300
|
370
|
230
|
80
|
4-φ19
|
|
Y90L-2/2.2
|
810
|
740
|
530
|
130
|
60
|
350
|
300
|
370
|
230
|
80
|
4-φ19
|
|
IHF40-32-125
|
Y802-4/0.75
|
780
|
730
|
470
|
120
|
60
|
320
|
270
|
350
|
220
|
80
|
4-φ19
|
|
Y90S-2/1.5
|
790
|
730
|
470
|
120
|
60
|
320
|
270
|
350
|
220
|
80
|
4-φ19
|
|
Y90L-2/2.2
|
820
|
730
|
470
|
120
|
60
|
320
|
270
|
350
|
220
|
80
|
4-φ19
|
|
IHF40-32-160
|
Y802-4/0.75
|
780
|
740
|
530
|
130
|
60
|
320
|
270
|
350
|
230
|
80
|
4-φ19
|
|
Y90S-2/1.5
|
800
|
740
|
530
|
130
|
60
|
350
|
300
|
370
|
230
|
80
|
4-φ19
|
|
Y90L-2/2.2
|
810
|
740
|
530
|
130
|
60
|
350
|
300
|
370
|
230
|
80
|
4-φ19
|
|
IHF50-32-125
|
Y802-4/0.75
|
800
|
740
|
530
|
130
|
60
|
350
|
300
|
370
|
230
|
80
|
4-φ19
|
|
Y90S-2/1.5
|
810
|
750
|
530
|
130
|
60
|
350
|
300
|
360
|
220
|
80
|
4-φ19
|
|
Y90L-2/2.2
|
820
|
750
|
530
|
130
|
60
|
350
|
300
|
360
|
220
|
80
|
4-φ19
|
|
IHF50-32-160
|
Y802-4/0.75
|
820
|
820
|
560
|
130
|
60
|
350
|
300
|
370
|
235
|
80
|
4-φ19
|
|
Y100L-2/3
|
900
|
800
|
455
|
175
|
60
|
390
|
340
|
480
|
220
|
80
|
4-φ19
|
|
Y112M-2/4
|
900
|
820
|
560
|
130
|
60
|
350
|
300
|
370
|
235
|
80
|
4-φ19
|
|
IHF50-32-200
|
Y90L-4/1.5
|
850
|
800
|
560
|
130
|
60
|
350
|
300
|
370
|
235
|
80
|
4-φ19
|
|
Y132S1-2/5.5
|
970
|
850
|
560
|
140
|
60
|
390
|
340
|
380
|
260
|
80
|
4-φ19
|
|
Y132S2-2/7.5
|
980
|
850
|
560
|
140
|
60
|
390
|
340
|
380
|
260
|
80
|
4-φ19
|
|
IHF50-32-250
|
Y100L-4/2.2
|
1030
|
920
|
560
|
200
|
80
|
480
|
430
|
520
|
290
|
100
|
4-φ24
|
|
Y132S2-2/7.5
|
1180
|
1170
|
775
|
200
|
80
|
490
|
440
|
520
|
290
|
100
|
4-φ24
|
|
Y160M1-2/11
|
1280
|
1170
|
775
|
200
|
80
|
490
|
440
|
520
|
290
|
100
|
4-φ24
|
|
IHF65-50-125
|
Y802-4/0.75
|
800
|
750
|
530
|
130
|
60
|
350
|
300
|
360
|
220
|
80
|
4-φ19
|
|
Y90L-2/2.2
|
850
|
820
|
560
|
130
|
60
|
350
|
300
|
370
|
235
|
80
|
4-φ19
|
|
Y100L-2/3
|
870
|
770
|
550
|
110
|
60
|
320
|
270
|
360
|
220
|
80
|
4-φ19
|
|
IHF65-50-160
|
Y90S-4/1.1
|
870
|
820
|
560
|
120
|
60
|
390
|
340
|
400
|
235
|
80
|
4-φ19
|
|
Y112M-2/4
|
900
|
820
|
560
|
120
|
60
|
350
|
300
|
370
|
235
|
80
|
4-φ19
|
|
Y132S1-2/5.5
|
960
|
840
|
600
|
120
|
60
|
390
|
340
|
400
|
235
|
80
|
4-φ19
|
|
IHF65-40-200
|
Y90L-4/1.5
|
990
|
880
|
560
|
140
|
60
|
390
|
340
|
380
|
260
|
100
|
4-φ19
|
|
Y132S2-2/7.5
|
1120
|
850
|
560
|
140
|
60
|
390
|
340
|
380
|
260
|
100
|
4-φ19
|
|
Y160M1-2/11
|
1140
|
980
|
660
|
150
|
60
|
460
|
400
|
440
|
260
|
100
|
4-φ19
|
|
IHF65-40-250
|
Y100L2-4/3
|
1030
|
920
|
560
|
200
|
80
|
480
|
430
|
520
|
290
|
100
|
4-φ19
|
|
Y160M2-2/15
|
1180
|
1170
|
775
|
200
|
80
|
490
|
430
|
520
|
290
|
100
|
4-φ19
|
|
Y160L-2/18.5
|
1330
|
1170
|
775
|
200
|
80
|
490
|
430
|
520
|
290
|
100
|
4-φ24
|
|
IHF80-65-125
|
Y90S-4/1.1
|
820
|
800
|
560
|
130
|
60
|
350
|
300
|
370
|
235
|
100
|
4-φ24
|
|
Y112M-2/4
|
900
|
820
|
560
|
130
|
60
|
350
|
300
|
370
|
235
|
100
|
4-φ24
|
|
Y132S1-2/5.5
|
980
|
840
|
600
|
120
|
60
|
390
|
340
|
400
|
235
|
100
|
4-φ24
|
|
IHF80-65-160
|
Y90L-4/1.5
|
840
|
800
|
560
|
130
|
60
|
390
|
340
|
380
|
260
|
100
|
4-φ24
|
|
Y132S2-2/7.5
|
1040
|
850
|
560
|
140
|
60
|
390
|
340
|
380
|
260
|
100
|
4-φ24
|
|
Y160M1-2/11
|
1140
|
980
|
660
|
150
|
60
|
460
|
400
|
440
|
260
|
100
|
4-φ24
|
|
IHF80-50-200
|
Y100L2-4/3
|
940
|
850
|
560
|
140
|
60
|
390
|
340
|
380
|
260
|
100
|
4-φ24
|
|
Y160M1-2/11
|
1000
|
960
|
660
|
150
|
60
|
460
|
400
|
460
|
270
|
100
|
4-φ24
|
|
Y160M2-2/15
|
1020
|
960
|
660
|
150
|
60
|
460
|
400
|
460
|
270
|
100
|
4-φ24
|
|
IHF80-50-250
|
Y112M-4/4
|
1050
|
920
|
560
|
200
|
80
|
480
|
430
|
510
|
285
|
100
|
4-φ24
|
|
Y180M-2/22
|
1330
|
1170
|
775
|
200
|
80
|
490
|
430
|
510
|
285
|
100
|
4-φ24
|
|
Y200L1-2/30
|
1430
|
1270
|
850
|
220
|
80
|
550
|
490
|
510
|
285
|
100
|
4-φ24
|
|
IHF100-80-125
|
Y90M-L-4/1.5
|
960
|
800
|
560
|
130
|
80
|
390
|
340
|
380
|
260
|
100
|
4-φ24
|
|
Y132S2-2/7.5
|
1040
|
850
|
560
|
140
|
80
|
390
|
340
|
380
|
260
|
100
|
4-φ24
|
|
Y160M1-2/11
|
1140
|
980
|
660
|
150
|
80
|
460
|
400
|
440
|
270
|
100
|
4-φ24
|
|
IHF100-80-160
|
Y100L-4/2.2
|
940
|
850
|
560
|
140
|
80
|
390
|
340
|
460
|
270
|
100
|
4-φ24
|
|
Y160M1-2/11
|
1120
|
1090
|
760
|
165
|
80
|
460
|
400
|
480
|
280
|
100
|
4-φ24
|
|
Y160M2-2/15
|
1140
|
1090
|
760
|
165
|
80
|
460
|
400
|
480
|
280
|
100
|
4-φ24
|
|
IHF100-65-200
|
Y112M-4/4
|
1050
|
920
|
560
|
200
|
80
|
480
|
430
|
525
|
300
|
100
|
4-φ28
|
|
Y180M-2/22
|
1280
|
1220
|
880
|
190
|
80
|
570
|
500
|
525
|
300
|
100
|
4-φ28
|
|
Y200L1-2/30
|
1380
|
1220
|
880
|
190
|
80
|
570
|
500
|
525
|
300
|
100
|
4-φ28
|
|
IHF100-65-250
|
Y132S-4/5.5
|
1140
|
950
|
560
|
160
|
80
|
610
|
510
|
550
|
300
|
100
|
4-φ28
|
|
Y200L2-2/37
|
1380
|
1220
|
880
|
200
|
80
|
630
|
525
|
550
|
300
|
100
|
4-φ28
|
|
Y225L-2/45
|
1780
|
1450
|
1280
|
200
|
80
|
630
|
560
|
550
|
300
|
100
|
4-φ28
|

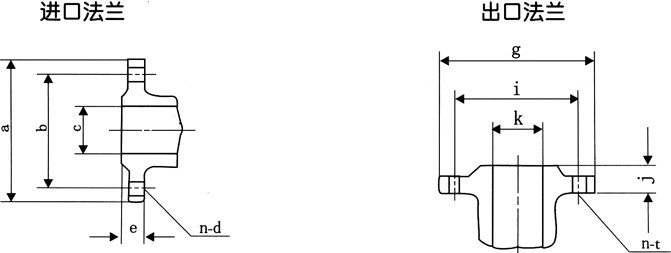

IHF衬氟化工离心泵法兰尺寸图：
|
型 号
|
进口法兰尺寸
|
出口法兰尺寸
|
|
C
|
a
|
b
|
e
|
n-d
|
k
|
g
|
i
|
j
|
n-t
|
|
IHF 32-25-125
|
32
|
120
|
90
|
16
|
4-14
|
25
|
100
|
75
|
16
|
4-14
|
|
IHF 32-25-160
|
|
IHF40-32-125
|
4 0
|
130
|
100
|
18
|
4-14
|
32
|
120
|
90
|
18
|
4-14
|
|
IHF40-32-160
|
|
IHF50-32-125
|
50
|
165
|
125
|
2 0
|
4-18
|
32
|
140
|
100
|
18
|
4-8
|
|
IHF50-32-160
|
32
|
145
|
110
|
18
|
|
IHF50-32-200
|
|
IHF50-32-250
|
|
IHF65-50-125
|
65
|
185
|
145
|
20
|
4-18
|
50
|
165
|
125
|
20
|
4-18
|
|
IHF65-50-160
|
|
IHF65-40-200
|
40
|
150
|
110
|
18
|
|
IHF65-40-250
|
|
IHF80-65-125
|
80
|
200
|
160
|
20
|
8-18
|
65
|
185
|
145
|
20
|
4-18
|
|
IHF80-65-160
|
|
IHF80-50-200
|
50
|
165
|
125
|
20
|
|
IHF80-50-250
|
|
IHF 100-80-125
|
100
|
220
|
180
|
22
|
8-18
|
8 0
|
200
|
160
|
20
|
8-18
|
|
IHF 100-80-160
|
|
IHF100-65-200
|
65
|
185
|
145
|
20
|
4-18
|
|
IHF100-65-250
|
IHF型衬氟化工离心泵安装注意事项：
1、化工离心泵的安装是否合理，对泵的正常运行与使用寿命有极其重要的影响，故安装和校正必须仔细进行。
2、对照安装尺寸预埋好底脚螺栓，做好混凝土基础工作。
3、待基础水泥凝固后，将泵安装基础上，应用水平仪检查泵和电机轴的水平情况，如不水平，应用垫铁调正直至水平，调妥后拧紧底脚螺母，
4、检查泵的转动部件是否有卡住擦碰现象,应严格检查泵轴与电机的同轴度,可用薄片调整使其同心,最后用手转动联轴器,转动轻松均匀无擦碰现象则为正常。
5、化工泵的吸入和吐出管路应有各自的支架，不允许管路的重量直接由泵来承受，以免把泵压坏，
6、化工泵的安装位置高于液面(在泵的吸程允许范围内)时，应在吸入管路端部安装上底阀，并在排出管路上设置灌液螺孔或阀门，供泵起动前灌液之用；泵的安装位置低于液面时，应在吸入管路上按装控制阀门和过滤装置，以防止杂物吸入泵内，过滤面积应大于管路面积的3-4倍。
7、扬程高的泵在出口流量控制阀门的外端管路上还应安装逆止阀，以防止突然停机时的水锤破坏。
8、必须保证泵的安装高度符合泵的汽蚀余量，并考虑管路损失及介质温度。 |
