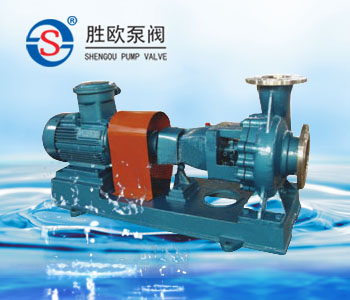

一、IHK/HKG系列化工泵(淀粉泵、高温料浆泵)概述:
IHK(G)系列化工泵(淀粉泵、高温料浆泵)型为单级单吸悬臂式离心泵系列,是我公司吸收国外先进技术,在IH泵的基础上升级创新而成的标准化工泵,根据国际标准ISO2858进行设计的并按国际标准ISO5199/DIS制造的,是IH型化工离心泵的派生产品,零部件尺寸已实现标准化的节能高效产品,很受客户好评。
二、IHK/HKG系列化工泵(淀粉泵、高温浆料泵)特点:
IHK系列不锈钢化工泵采用开式叶轮,8套密封形式结构,3种轴承箱冷却方式,2种叶轮形式,可靠性强,互换性好。固可输送带颗粒液体,也可输送高温浆料液体。流量 3.4~460m3/h扬程:H=3.6~132m,转速1450-2900r/min.其中密封形式可根据输送介质装配波纹管单端面机封,双端面平衡型机封,非平衡型单端面和双端面机封,外装式机封,
集装式机封,填料密封以及各种带外部辅助密封。固定件有密封腔冷却,泵盖冷却,轴承箱冷却等。轴承箱有风冷,油冷,水冷3种。
有开式叶轮及闭式叶轮两种以适应不同介质用泵。
三、IHK/HKG系列化工泵(淀粉泵、高温料浆泵)用途:
主要用于石油,化工、合成纤维、化肥、电站、冶金、食品及医药等工业部门输送清洁或含有颗粒的液体、低温或高温的
液体、中性或有腐蚀性的液体,也可输送类似于水的腐蚀性液体。
IHK型输送介质的温度一般为-45°c~180°c.
HKG型输送介质温度为-60°c~+250°c
四、IHK/HKG系列化工泵(淀粉泵、高温料浆泵)工作条件:
1、粘度类似水的各种腐蚀介质
2、密度范围=0.0~1.84x103kg/m3
3、介质温度-60°c~350°c范围
4、系统工作压力≤1.6Mpa
5、特殊情况请签订技术协议,以便提供可靠之产品
五、IHK/HKG系列化工泵(淀粉泵、高温料浆泵)型号意义:
例:IHK65-50-160A
其中:
IH—为国际标准单级单吸化工离心泵
介质高温-25°c~180°c
K—为开式叶轮,输送带颗粒状介质,没有标K为闭式叶轮
65—为泵吸入口直径(mm)
50—为泵吐出口直径(mm)
160—为叶轮名义直径(mm)
A—为叶轮经第一次切割(B为第二次,C为第三次切割)
例:HKG65-50-160A
其中:
H—为国际标准单级单吸化工离心泵,介质高温-40°c~250°c
K—为开式叶轮,输送带颗粒状介质,没有标K为闭式叶轮
65—为泵吸入口直径(mm)
50—为泵吐出口直径(mm)
160—为叶轮名义直径(mm)
A—为叶轮经第一次切割(B为第二次,C为第三次切割)
六、IHK/HKG系列化工泵(淀粉泵、高温料浆泵)泵的结构:
IHK/HKG/THC系卧式径向后开门结构,检修时不用拆卸管路。泵体是轴向吸入,径向排出中间支撑。
轴承用稀油润滑,轴承箱装有油位计和加装水冷装置。
轴封形式可根据输送介质选用适合的密封装置。
泵通过加长联轴器由电动机直接驱动,标准配置由加长型梅花弹性联轴器,也可高配加长型膜片式联轴器。
泵的旋转方向从原动机端看为顺时针方向。
其主要部件有:泵体,叶轮,泵轴,泵盖,轴套,密封部件,中间托架,轴承箱,叶轮螺母,密封压盖,轴承,辅助部件等
组成,详细件一下图表。
七、IHK/HKG系列化工泵(淀粉泵、高温料浆泵)性能参数:
型 号
|
进口
|
出口
|
流量
|
扬程
|
配用电机
|
叶轮直径mm
|
泵进口-出口-叶轮(mm)(mm)(mm)
|
mm
|
mm
|
(m3/h)
|
(m)
|
转速r/min
|
功率P
|
IHK50-32-125
|
50
|
32
|
12.5
|
20
|
2900
|
2.2
|
125
|
IHK50-32-125
|
50
|
32
|
6.3
|
5
|
1450
|
0.55
|
125
|
IHK50-32-160
|
50
|
32
|
12.5
|
32
|
2900
|
3
|
160
|
IHK50-32-160
|
50
|
32
|
6.3
|
8
|
1450
|
0.55
|
160
|
IHK50-32-200
|
50
|
32
|
12.5
|
50
|
2900
|
5.5
|
200
|
IHK50-32-200
|
50
|
32
|
6.3
|
12.5
|
1450
|
0.75
|
200
|
IHK50-32-250
|
50
|
32
|
12.5
|
80
|
2900
|
11
|
250
|
IHK50-32-250
|
50
|
32
|
6.3
|
20
|
1450
|
1.5
|
250
|
IHK65-50-125
|
65
|
50
|
25
|
20
|
2900
|
3
|
125
|
IHK65-50-125
|
65
|
50
|
12.5
|
5
|
1450
|
0.55
|
125
|
IHK65-50-160
|
65
|
50
|
25
|
32
|
2900
|
5.5
|
160
|
IHK65-50-160
|
65
|
50
|
12.5
|
8
|
1450
|
0.75
|
160
|
IHK65-40-200
|
65
|
40
|
25
|
50
|
2900
|
11
|
200
|
IHK65-40-200
|
65
|
40
|
12.5
|
12.5
|
1450
|
1.1
|
200
|
IHK65-40-250
|
65
|
40
|
25
|
80
|
2900
|
15
|
250
|
IHK65-40-250
|
65
|
40
|
12.5
|
20
|
1450
|
2.2
|
250
|
IHK65-40-315
|
65
|
40
|
25
|
125
|
2900
|
30
|
315
|
IHK65-40-315
|
65
|
40
|
12.5
|
32
|
1450
|
4
|
315
|
IHK80-65-125
|
80
|
65
|
50
|
20
|
2900
|
5.5
|
125
|
IHK80-65-125
|
80
|
65
|
25
|
5
|
1450
|
0.75
|
125
|
IHK80-65-160
|
80
|
65
|
50
|
32
|
2900
|
7.5
|
160
|
IHK80-65-160
|
80
|
65
|
25
|
8
|
1450
|
1.1
|
160
|
IHK80-50-200
|
80
|
50
|
50
|
50
|
2900
|
15
|
200
|
IHK80-50-200
|
80
|
50
|
25
|
12.5
|
1450
|
2.2
|
200
|
IHK80-50-250
|
80
|
50
|
50
|
80
|
2900
|
30
|
250
|
IHK80-50-250
|
80
|
50
|
25
|
20
|
1450
|
4
|
250
|
IHK80-50-315
|
80
|
50
|
50
|
125
|
2900
|
45
|
315
|
IHK80-50-315
|
80
|
50
|
25
|
32
|
1450
|
5.5
|
315
|
IHK100-80-125
|
100
|
80
|
100
|
20
|
2900
|
11
|
125
|
IHK100-80-125
|
100
|
80
|
50
|
5
|
1450
|
1.5
|
125
|
IHK100-80-160
|
100
|
80
|
100
|
32
|
2900
|
15
|
160
|
IHK100-80-160
|
100
|
80
|
50
|
8
|
1450
|
2.2
|
160
|
IHK100-65-200
|
100
|
65
|
100
|
50
|
2900
|
30
|
200
|
IHK100-65-200
|
100
|
65
|
50
|
12.5
|
1450
|
4
|
200
|
IHK100-65-250
|
100
|
65
|
100
|
80
|
2900
|
45
|
250
|
IHK100-65-250
|
100
|
65
|
50
|
20
|
1450
|
5.5
|
250
|
IHK100-65-315
|
100
|
65
|
100
|
125
|
2900
|
75
|
315
|
IHK100-65-315
|
100
|
65
|
50
|
32
|
1450
|
11
|
315
|
IHK125-100-200
|
125
|
100
|
200
|
50
|
2900
|
45
|
200
|
IHK125-100-200
|
125
|
100
|
100
|
12.5
|
1450
|
7.5
|
200
|
IHK125-100-250
|
125
|
100
|
200
|
80
|
2900
|
75
|
250
|
IHK125-100-250
|
125
|
100
|
100
|
20
|
1450
|
11
|
250
|
IHK125-100-315
|
125
|
100
|
200
|
125
|
2900
|
110
|
315
|
IHK125-100-315
|
125
|
100
|
100
|
32
|
1450
|
18.5
|
315
|
IHK125-100-400
|
125
|
100
|
100
|
50
|
1450
|
30
|
400
|
IHK150-125-250
|
150
|
125
|
200
|
20
|
1450
|
18.5
|
250
|
IHK150-125-315
|
150
|
125
|
200
|
32
|
1450
|
30
|
315
|
IHK150-125-400
|
150
|
125
|
200
|
50
|
1450
|
55
|
400
|
IHK200-150-250
|
200
|
150
|
400
|
20
|
1450
|
37
|
250
|
IHK200-150-315
|
200
|
150
|
400
|
32
|
1450
|
55
|
315
|
IHK200-150-400
|
200
|
150
|
400
|
50
|
1450
|
90
|
400
|
IHK250-200-315
|
250
|
200
|
550
|
32
|
1450
|
75
|
315
|
IHK250-200-450
|
250
|
200
|
600
|
60
|
1450
|
160
|
450
|
八、IHK/HKG系列化工泵(淀粉泵、高温料浆泵)故障分析与排除方法:
故 障
|
原 因
|
解 决 方 式
|
1、化工泵不吸水,压力表指针剧烈摆动。
|
灌注引水不够,管路与仪表连接处漏气。
|
检修底阀是否漏水,在灌足引水,拧紧或修回漏气处。
|
2、水泵不出水,真空表表示高度真空。
|
底阀没有打开或已堵塞,吸水管路阻力太大,吸水高度过高。
|
检查底阀,更换水管,降低吸水高度。
|
3、压力表有压力,但仍不出水。
|
出水管阻力太大,旋转方向不对,叶轮堵塞,泵转速不足。
|
检查或缩短水管。检查电机,清除叶轮内的污物,增加泵转速。
|
4、流量低于设计要求。
|
水泵堵塞,密封环磨损过多,转速不足。
|
清洗水泵及管路,更换密封环,增加泵转速。
|
5、化工泵消耗功率过大。
|
填料压盖太紧,并发热,叶轮有磨损,泵流量增大。
|
调整填料压盖松紧程度,检查泵轴是否弯曲,更换叶轮,增加出水阻力,降低流量。
|
6、机械密封泄漏。
|
磨擦副磨损严重,或密封面划伤。
|
更换机械密封,修复密封面。
|
7、泵内声音反常,泵不出水。
|
吸水管阻力过大,吸入管路漏气,输送的液体温度过高。
|
检查吸入管和底阀,堵塞漏气处、减少吸水高度,降低水温。
|
8、水泵振动,轴承过热。
|
电机与泵不同心,轴承缺油或磨损。
|
调整电机轴与泵轴的同轴度,
|
