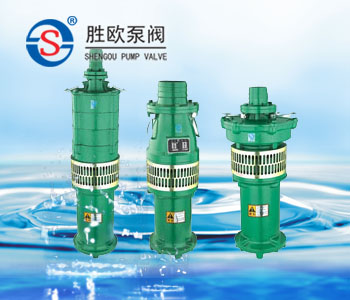

一、QY充油式潜水泵产品概述
QY型号充油式潜水泵, 由水泵、密封、电动机三部分组成。水泵位于电泵上部，为离心式或轴流式异步电动机。水泵和电动机之间采用内装式整体机械密封，每个固定止口密封处采用“O”形油橡胶密封圈作静密封。轴流式叶轮设计，可满足用户的大流量需求。
二、QY充油式潜水泵使用条件：
潜水泵在下列使用条件下能连续正常工作：
1、工作介质为无腐蚀性的清水，介质中含砂量的何种比不超过0.10%， 按度水大于0.20mm。
2、介质温度不超过40℃，介质的PH值在6.5-8.5之间。
3、潜水泵应在额定扬程序附近的使用范围内使用。并且完全浸入水中使用，潜水深度不宜超过3m，最深不超过5m。
4、潜水泵高水底0.5m以上，但不可陷入泥中。否则会引起爆炸。
5、电源频率为三相50Hz，电压380V，电压波动范围为额定值的0.9-1.1倍。
三、QY充油式潜水泵用途：
该系列潜水泵由于流量及扬程适用范围极广，是广大农村，工矿企业电力排灌设备，适用于农田排灌、园林喷灌、井下提水、水塔送水、城建用水等。
四、QY充油式潜水泵型号意义：
五、QY充油式潜水泵性能参数：
|
名称
|
型号
|
额定流量
(m3/n)
|
额定扬程
(m)
|
电压
(V)
|
功率
(KW)
|
转速
(r/min)
|
配管口径
|
|
(mm)
|
寸
|
|
QY
型
整
体
油
封
浸
式
潜
水
电
泵
|
QY10-31-2.2
|
10
|
34
|
380
|
2.2
|
3000
|
40
|
1.5
|
|
QY15-26-2.2
|
15
|
26
|
380
|
2.2
|
3000
|
50
|
2
|
|
QY25-17-2.2
|
25
|
17
|
380
|
2.2
|
3000
|
63
|
2.5
|
|
QY40-12-2.2
|
40
|
12
|
380
|
2.2
|
3000
|
75
|
3
|
|
QY65-7-2.2
|
65
|
12
|
380
|
2.2
|
3000
|
100
|
4
|
|
QY100-4-2.2
|
100
|
4
|
380
|
2.2
|
3000
|
150
|
6
|
|
QY10-54-3.3
|
10
|
54
|
380
|
3
|
3000
|
50
|
2
|
|
QY15-36-3
|
15
|
36
|
380
|
3
|
3000
|
50
|
2
|
|
QY25-26-3
|
25
|
26
|
380
|
3
|
3000
|
63
|
2.5
|
|
QY40-16-3
|
40
|
16
|
380
|
3
|
3000
|
75
|
3
|
|
QY65-10-3
|
65
|
10
|
380
|
3
|
3000
|
100
|
4
|
|
QY100-7-3
|
100
|
7
|
380
|
3
|
3000
|
150
|
6
|
|
QY160-4-3
|
160
|
4
|
380
|
3
|
3000
|
150
|
6
|
|
QY10-70-4/4
|
10
|
70
|
380
|
4
|
3000
|
50
|
2
|
|
QY12.5-50-4
|
12.5
|
10
|
380
|
4
|
3000
|
50
|
2
|
|
QY25-32-4
|
25
|
32
|
380
|
4
|
3000
|
63
|
2.5
|
|
QY40-21-4
|
40
|
21
|
380
|
4
|
3000
|
75
|
3
|
|
QY65-14-4
|
65
|
14
|
380
|
4
|
3000
|
100
|
4
|
|
QY160-7-4
|
160
|
7
|
380
|
4
|
3000
|
150
|
6
|
|
QY200-4-4
|
200
|
4
|
380
|
4
|
3000
|
200
|
8
|
|
QY65-18-5.5
|
65
|
18
|
380
|
5.5
|
3000
|
100
|
4
|
|
QY100-12-5.5
|
100
|
12
|
380
|
5.5
|
3000
|
150
|
6
|
|
QY250-5-5.5
|
250
|
5
|
380
|
5.5
|
3000
|
200
|
8
|
|
QY65-25-7.5
|
65
|
25
|
380
|
7.5
|
3000
|
100
|
4
|
|
QY40-38-7.5
|
65
|
25
|
380
|
5.5
|
3000
|
75
|
3
|
|
QY18-84/4-7.5
|
18
|
84
|
380
|
7.5
|
3000
|
50
|
2
|
|
QY25-60/2-7.5
|
25
|
60
|
380
|
7.5
|
3000
|
63
|
2.5
|
|
QY40-45-9.2
|
40
|
45
|
380
|
9.2
|
3000
|
75
|
3
|
|
QY65-31-9.2
|
65
|
31
|
380
|
9.2
|
3000
|
100
|
4
|
|
QY160-15-11
|
160
|
15
|
380
|
11
|
3000
|
150
|
6
|
|
QY250-10-11
|
250
|
10
|
380
|
11
|
3000
|
200
|
8
|
|
QY
型
油
浸
式
水
电
泵
|
QY15-26-2.2
|
15
|
26
|
380
|
2.2
|
3000
|
50
|
2
|
|
QY25-17-2.2
|
25
|
17
|
380
|
2.2
|
3000
|
63
|
2.5
|
|
QY40-12-2.2
|
40
|
12
|
380
|
2.2
|
3000
|
75
|
3
|
|
QY65-7-2.2
|
65
|
7
|
380
|
2.2
|
3000
|
100
|
4
|
|
QY100-4-2.2
|
100
|
4
|
380
|
2.2
|
3000
|
150
|
6
|
六、QY充油式潜水泵故障分析与排除方法：
1、如果接地不良，发现漏电现象、应迅速切断总电源、停止使用，进行检修。
2、潜水泵启动不成的主要原因：
|
序号
|
原 因
|
处 理方法
|
|
1
2
3
4
5
6
7
8
|
电源电压过低
电源断电
电泵叶轮卡牢
电缆断裂
电缆电压降过大
电缆插头损坏
电机的三相电缆有一相不通
电机定子绕组坏
|
必须调整到342~418伏。
找出断电原因。
拆开导向件，消除垃圾。
按规格进行调换。
必须使用较粗的电绂。
调换新的插头。
应该检查开关线头及出线有否损坏，发现损坏应该更新
重新下线，进行大修
|
3、潜水泵突然不转的原因：
|
原因
|
处进方法
|
|
空气开关跳开熔丝烧断
电源断电
定子绕组烧坏
叶轮卡牢
|
应检查线路故障或重新换熔丝。
找出断电原因，消除故障，恢复供电后再启动。
重修。
消除杂物，排除故障。
|
4、定子绕组烧坏的主要原因：
1) 潜水泵电机二相运转：
A. 三相电源有一相因开关触点或电缆线接头接触不良；
B. 地线与相线接错而造成；
C. 电缆中有一根连接不好而脱开或接触不良。
2) 整件式密封盒内磨块因严重磨损，引起漏水到电机内部，致使定子绕组匝间短路或相间短路。
3) 潜水泵陷入泥浆中，散热不良。
4) 潜水泵脱水运转时间过长。
电机超负荷运行：A.输出网电压过低，或电缆线过细过长，电压降太大；B.低扬程泵(QY-4.5米泵）型使用扬程太高超过规定、高扬程泵（扬程15米以上） 扬程太低，低于规定的70%；C.含砂量太多，水质比重过高，或插泥浆水；D.泵叶轮被外来杂物卡死，电机处于三相制动。
5) 电缆线破损后浸水、定子绕组受潮。
6) 定子绕组两端部与上、下盖或机壳相擦，绝缘损伤，造成绕组对地击穿。
7) 装配时上、下盖上的形象胶封环不小心被止口切断、或脱落到电机内部；装配后又未经0.2MPa的气压试验，使用时严重进水到电机内部。
8) 潜水泵开停过于频繁。
9) 潜水泵受到雷击。
