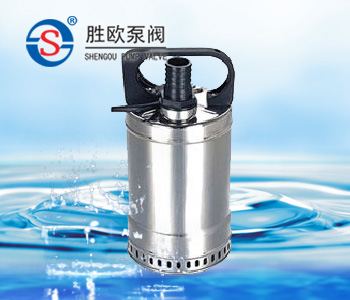

一、QDN微型不锈钢潜水泵特点与使用范围:
QDN不锈钢潜水泵为内装式不锈钢结构，上出水使用单（三）相电源，具有体积小，外观美，防锈、耐腐蚀，一般酸碱海水都能使用。根据制造材料的不同分为304材料的不锈钢钢潜水泵，使用范围（PH值4～10）适用于适家庭用车冲洗，花园浇灌及微量水排放、医药、食品等行业。 316材料的不锈钢潜水泵，使用范围：PH值（0-12）使用于海水，化工等行业。
二、QDN微型不锈钢潜水泵注意事项：
1、定期检查电源电线，如发现电线有裂口等现象，请立即更换。
2、用兆欧表定期检查绝缘状况，地线与火线间的绝缘电阻应为50MΩ或更高一点。
3、维修或更换密封件后，应在0.2MPa气压下测试3分钟以确认泵是否泄漏。
4、新泵使用后，如果有一段时间不用泵，应不要把它继续放在水中（特别是要冻住水中），而是应该让它在干净水中通电运转几分钟，然后去除内外泥沙，擦拭干净并干燥，放置在通风干燥处。
5、使用一年后，水泵需要保养维修：包括检查损坏件，更换需要更换的部件，特别是需要定期更换密封件。
6、拆卸水泵必须由专业技术人员来进行。
三、QDN微型不锈钢潜水泵性能参数：
| 型号 |
扬程(m) |
流量(m3/h) |
电压、频率(V、Hz) |
功率(kw/HP) |
配管内径(mm) |
外形尺寸(cm) |
重量（kg) |
| QDN1.5-4.5-0.08KW |
4.5
Max:5.5 |
1.5
Max:4 |
220V/50Hz
220V/60Hz |
0.08KW(1/10HP) |
25 |
12×12×30.5 |
3.75 |
|
型号
|
扬程
m
|
流量
m3/h
|
电压 频率
V Hz
|
功率
KW/HP
|
配管
内径
mm
|
外形尺寸
mm
|
重量
Kg
|
|
QDN3-5-0.12KW
QN3-5-0.12KW
|
5
Max:6
|
3
Max:6
|
220V/50Hz 220V/60Hz
380V/50Hz 110V/60Hz
|
0.12KW
(1/6HP)
|
25
|
140X140X320
|
5.5
|
|
QDN1.5-7-0.12KW
QN1.5-7-0.12KW
|
7
Max:8
|
1.5
Max:6
|
220V/50Hz 220V/60Hz
380V/50Hz 110V/60Hz
|
0.12KW
(1/6HP)
|
25
|
140X140X320
|
5.5
|
|
QDN5-7-0.25KW
QN5-7-0.25KW
|
7
Max:9
|
5
Max:10
|
220V/50Hz 220V/60Hz
380V/50Hz 110V/60Hz
|
0.25KW
(1/3HP)
|
40
|
160X160X360
|
7.5
|
|
QDN6-14-0.55KW
QN6-14-0.55KW
|
14
Max:18
|
6
Max:13
|
220V/50Hz 220V/60Hz
380V/50Hz 110V/60Hz
|
0.55KW
(3/4HP)
|
40
|
190X190X370
|
9.5
|
|
QDN10-10-0.75KW
QN10-10-0.75KW
|
10
Max:14
|
10
Max:14
|
220V/50Hz 220V/60Hz
380V/50Hz 110V/60Hz
|
0.75KW
(1HP)
|
50
|
190X190X370
|
12
|
QDN25-6-0.75KW/F
QN25-6-0.75KW |
6
Max:10 |
25
Max:33 |
220V/50Hz;220V/60Hz
380V/50Hz;110V/60Hz |
0.75KW
(1HP) |
65 |
19×19×47 |
12.5 |
QDN40-6-1.1KW/F
QN40-6-1.1KW |
6
Max:10 |
40
Max:50 |
220V/50Hz;220V/60Hz
380V/50Hz;110V/60Hz |
1.1KW
(1.5HP) |
65 |
19×19×40 |
14 |
QDN25-9-1.1KW/F
QN25-9-1.1KW |
9
Max:12 |
25
Max:40 |
220V/50Hz;220V/60Hz
380V/50Hz;110V/60Hz |
1.1KW
(1.5HP) |
65 |
19×19×40 |
14 |
QDN15-14-1.1KW/F
QN15-14-1.1KW |
14
Max:17 |
15
Max:20 |
220V/50Hz;220V/60Hz
380V/50Hz;110V/60Hz |
1.1KW
(1.5HP) |
50 |
19×19×40 |
14 |
四、QDN微型不锈钢潜水泵操作：
起动
1．起动前，检?水泵安装及电源连接是否正确。2．浮子开关直接连接到泵上控制泵的起动及停运。检查浮子开关是否可自由活动，而不受其它物体的干扰。3．对于没有浮子开关结构的水泵，当水泵完全被浸入水中时，水泵起动。如电机没有完全被浸入水中或在超过40℃的水温中运行过长时间，电机将停运。当电机线圈温度过冷时，热保护装置自动转。4．起动水泵，让它转动几秒，检?它的启动，运行及转动方向（对三相泵而言，发现错误的转动方向后，应回转两相， 然后再起动），如发现没有或很少水流出，说明水泵转动方向故障，你应该回转相位。
运行
1、当水泵运转时，你必须注意水面高度（特别是在小容量运行时），一旦水面高度不够，必须禁止水泵运行。如果水泵在无水的情况下长时间运行，将烧坏电机或线圈。2、实际提长?度（从水面到目的地）应不得低于规定提升高度的80%（提升高度见铭牌）。3、电压波动范围应在额定电压的10%以内，否则将减少电机寿命，甚至损坏电机。4、水泵运转时，如发现异常现象，如异声，出水少或不出水，应立即关闭电源，停止泵运转。当泵通电或潮湿时，不要触摸泵体。
五、QDN微型不锈钢潜水泵故障分析与排除方法：
|
故 障
|
可能引起的原因
|
修 理
|
|
不能送水，电机不转或起动后立刻停止。
|
1.没接通电源
2.插入不正确
3.电线破损，不通电
4.断路器不工作
5.单相线没接好
6.转子堵塞
7.电机或电容损坏
8.水面太低，浮子开关不工作
9.电压太低
|
1.检查电源
2.正确插入插座
3.更换新电线
4.请专业技术人员检查断路器
5.检查端子盒及电缆
6.排除故障
7.修理或更换
8.检查水位
9.提高电压
|
|
泵不能送水，但电机运转
|
1.过滤器故障
|
1.清理过滤器
|
|
间歇运转(单相泵）热保护器工作太频繁
|
1.硬物卡住叶轮
2.水温太高
3.电压太高或太低
4.工作时间太长
5.电容器断路或打开
|
1.清除异物
2.降低水温
3.调整电压
4.调整出口阀
5.更换电容器
|
|
泵送水减少
|
1.过滤器故障
2.送水管故障
3.转子磨损故障
4.转子转向错误（三相泵）
5.电压下降
6.液体粘度高
7.鼠笼式转子杆断裂
8.密封件损坏
|
1.清理过滤器
2.清除故障
3.更换转子
4.回转两相
5.提高电压
6.改善水质
7.更换转子
8.更换密封件
|
|
起动机线圈燃烧
|
1.接地故障
2.损坏的密封盒及泄漏造成中间断路
3.泵离水运转时间太长
4.超负荷运转
5.转子断裂
6.电缆开裂，泄漏及电缆受潮
7.频繁开关
8.水泵遭雷击
|
修理装置，确定故障，拆线圈，重新接好，浸入漆中并烘干
|
|
漏电
|
1.电线没接好
2.密封件泄漏
|
1.确定黄、绿线正确接地
2.更换密封件
|
