您现在所在的位置：首页 > 产品中心 > > 多级泵 > 卧式多级泵 > DG次高压卧式多级泵

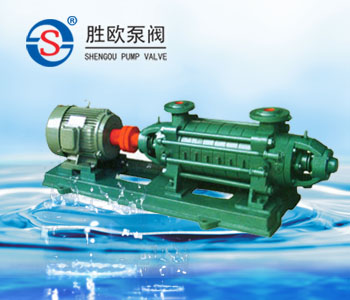

DG次高压卧式多级泵

DG次高压卧式多级泵系卧式单吸多级分段式离心泵，可供输送清水或物理化学性质类似于清水的液体，适用于中、低压锅炉或次高压锅炉给水，也适用于工厂或城市高压给排水。输送介质温度为-20℃～150℃，进口允许压力小于0.6MPa。

型号：

所属系列：卧式多级泵

相关标签：

一、DG次高压卧式多级泵概述：

DG次高压卧式多级泵系卧式单吸多级分段式离心泵，可供输送清水或物理化学性质类似于清水的液体，适用于中、低压锅炉或次高压锅炉给水，也适用于工厂或城市高压给排水。输送介质温度为-20℃～150℃，进口允许压力小于0.6MPa。
该系列泵采用了国家推荐使用的高效节能产品的水力模型。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。

二、DG次高压卧式多级泵使用范围:

适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。

三、DG次高压卧式多级泵特点：

1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。

4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

四、DG次高压卧式多级泵结构特点：

D、DG型卧式多级泵进、出水口均为垂直向上，通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行白润滑，循环水冷却。泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封箱内，箱内要通入一定压力的水，起水封、水冷或水润滑作用。在轴封处装有可更换的轴套，保护泵轴。
DG次高压多级泵一般采用滑动轴承、稀油润滑结构，DG85-6 7、DG155-67型泵可采用滑动轴承、稀油润滑，也可采用滚动轴承、干油润滑结构，其余型号均采用滚动轴承、干油润滑结构。中、低压泵的主要零件材料一般采用优质铸铁，次高压泵主要零件采用铸钢或不锈钢。该系列泵通过弹性联轴器由原动机直接驱动，从原动机方向看，泵为顺时针方向旋转。

五、DG次高压卧式多级泵结构图：

DG泵（中低压）结构图.填料密封-水封水引自第一级叶轮


1	轴承体	6	导叶	11	尾盖
2	进水段	7	密封环	12	填料密封部件
3	平衡水管	8	中段	13	水冷填料压盖
4	导叶套	9	出水段	14	O型密封圈
5	叶轮	10	平衡盘	15	轴承部件

DG泵（中低压）结构图.填料密封-水封水用外接水

DG泵（中低压）结构图.填料密封-机械密封


1	轴承体	6	导叶	11	尾盖
2	进水段	7	密封环	12	机械密封部件
3	平衡水管	8	中段	13	水冷机械压盖
4	导叶套	9	出水段	14	O型密封圈
5	叶轮	10	平衡盘	15	轴承部件

DG泵（次高压）结构图

六、DG次高压卧式多级泵性能参数：

型号	级数	流量	扬程	转速	效率	轴功率	配用电机		必需汽蚀余量	叶轮直径	泵重量
		Q	H	n	η	N	功率	电机型号	（NPSH）r	D2	泵重量
		m3/h	（m）	（r/min)	（％）	（kW）	（kW）	电机型号	(m)	(mm)	Kg
DG25-80	6	17.4	508	2950	41.4	57.9	90	Y280M-2	3.1	Φ260	832
		25	476		48	67.5			3.3
		29.1	454		51.8	69.5			3.8
DG25-80	7	17.4	590	2950	41.4	67.5	90	Y280M-2	3.1	Φ260	895
		25	556		48	78.9			3.3
		29.1	530		51.8	81.1			3.8
DG25-80	8	17.4	675	2950	41.4	77.3	110	Y315S-2	3.1	Φ260	958
		25	635		48	90.1			3.3
		29.1	505		51.8	92.6			3.8
DG25-80	9	17.4	760	2950	41.4	87	132	Y315M-2	3.1	Φ260	1021
		25	715		48	101.4			3.3
		29.1	681		51.8	104.2			3.8
DG25-80	10	17.4	840	2950	41.4	96.6	132	Y315M-2	3.1	Φ260	1084
		25	795		48	112.8			3.3
		29.1	757		51.8	115.8			3.8
DG25-80	11	17.4	928	2950	41.4	106.2	160	Y315L1-2	3.1	Φ260	1147
		25	875		48	124.1			3.3
		29.1	833		51.8	127.5			3.8
DG25-80	12	17.4	1013	2950	41.4	115.9	160	Y315L1-2	3.1	Φ260	1210
		25	945		48	135.2			3.3
		29.1	908		51.8	138.9			3.8
DG45-80	6	36	502	2950	50	98.4	160	Y315L1-2	3.9	Φ260	915
		45	480		55	107			4
		62	409		56	123.3			5.5

型号	级数	流量	扬程	转速	效率	轴功率	配用电机		必需汽蚀余量	叶轮直径	泵重量
		Q	H	n	η	N	功率	电机型号	（NPSH）r	D2	泵重量
		m3/h	（m）	（r/min)	（％）	（kW）	（kW）	电机型号	(m)	(mm)	Kg
DG45-80	7	36	585.6	2950	50	114.8	160	Y315L1-2	3.9	Φ260	983
		45	560		55	124.8			4
		62	447.2		56	143.9			5.5
DG45-80	8	36	669.2	2950	50	131.2	200	Y315L2-2	3.9	Φ260	1051
		45	640		55	142.6			4
		62	545.2		56	164.4			5.5
DG45-80	9	36	752.8	220	50	147.6	220	Y3551-2/6KV	3.9	Φ260	1119
		45	720		55	160.4			4
		62	613.6		56	186			5.5
DG45-80	10	36	836.4	220	50	164	220	Y3551-2/6KV	3.9	Φ260	1187
		45	800		55	178.3			4
		62	681.8		56	205.3			5.5
DG45-80	11	36	920	220	50	180.4	250	Y3552-2/6KV	3.9	Φ260	1225
		45	880		55	196.4			4
		62	750		56	225.9			5.5
DG45-80	12	36	1003.6	220	50	196.8	280	Y3553-2/6KV	3.9	Φ260	1323
		45	960		55	213.9			4
		62	818.2		56	246.7			5.5
DG85-80	7	54	616	2950	53	170.9	250	Y3552-2/6KV	3.5	Φ250	1567
		85	560		65	199.3			4.5
		108	490		66	218.4			4.3
DG85-80	8	54	704	2950	53	195.3	280	Y3553-2/6KV	3.5	Φ250	1640
		85	640		65	227.8			4.5
		108	560		66	249.6			4.3

型号	级数	流量	扬程	转速	效率	轴功率	配用电机		必需汽蚀余量	叶轮直径	泵重量
		Q	H	n	η	N	功率	电机型号	（NPSH）r	D2	泵重量
		m3/h	（m）	（r/min)	（％）	（kW）	（kW）	电机型号	(m)	(mm)	Kg
DG85-80	9	54	792	2950	53	219.8	355	Y3555-2/6KV	3.5	Φ250	1713
		85	720		65	256.3			4.5
		108	630		66	280.7			4.3
DG85-80	10	54	880	2950	53	244.2	355	Y3555-2/6KV	3.5	Φ250	1786
		85	800		65	284.8			4.5
		108	700		66	311.9			4.3
DG85-80	11	54	968	2950	53	268.6	400	Y3556-2/6KV	3.5	Φ250	1859
		85	880		65	313.2			4.5
		108	770		66	343			4.3
DG85-80	12	54	1056	2950	53	293	450	Y4001-2/6KV	3.5	Φ250	1932
		85	960		65	341.7			4.5
		108	840		66	374.3			4.3
DG150-100	6	120	630	2950	67	307	440	JK134-2/6KV	3.4	Φ275	2735
		150	591		70	345			4.8
		180	540		72	368			5.5
DG150-100	7	120	735	2950	67	358.5	500	JK500-2/6KV	3.4	Φ275	2885
		150	689.5		70	402.5			4.8
		180	630		72	429			5.5
DG150-100	8	120	840	2950	67	410	630	JK630-2/6KV	3.4	Φ275	3035
		150	788		70	460			4.8
		180	720		72	490			5.5
DG150-100	9	120	945	2950	67	461	630	JK630-2/6KV	3.4	Φ275	3185
		150	886.5		70	517.5			4.8
		180	810		72	551.5			5.5

型号	级数	流量	扬程	转速	效率	轴功率	配用电机		必需汽蚀余量	叶轮直径	泵重量
		Q	H	n	η	N	功率	电机型号	（NPSH）r	D2	泵重量
		m3/h	（m）	（r/min)	（％）	（kW）	（kW）	电机型号	(m)	(mm)	Kg
DG150-100	10	120	1050	2950	67	512	800	JK800-2/6KV	3.4	Φ275	3335
		150	985		70	575			4.8
		180	900		72	613			5.5

DG次高压卧式多级泵技术参数：

型号	级数	流量	扬程	转速	效率	轴功率	配用电机		必需汽蚀余量	叶轮直径	泵重量
		Q	H	n	η	N	功率	电机型号	（NPSH）r	D2	泵重量
		m3/h	（m）	（r/min)	（％）	（kW）	（kW）	电机型号	(m)	(mm)	Kg
DG25-80	6	17.4	508	2950	41.4	57.9	90	Y280M-2	3.1	Φ260	832
		25	476		48	67.5			3.3
		29.1	454		51.8	69.5			3.8
DG25-80	7	17.4	590	2950	41.4	67.5	90	Y280M-2	3.1	Φ260	895
		25	556		48	78.9			3.3
		29.1	530		51.8	81.1			3.8
DG25-80	8	17.4	675	2950	41.4	77.3	110	Y315S-2	3.1	Φ260	958
		25	635		48	90.1			3.3
		29.1	505		51.8	92.6			3.8
DG25-80	9	17.4	760	2950	41.4	87	132	Y315M-2	3.1	Φ260	1021
		25	715		48	101.4			3.3
		29.1	681		51.8	104.2			3.8
DG25-80	10	17.4	840	2950	41.4	96.6	132	Y315M-2	3.1	Φ260	1084
		25	795		48	112.8			3.3
		29.1	757		51.8	115.8			3.8
DG25-80	11	17.4	928	2950	41.4	106.2	160	Y315L1-2	3.1	Φ260	1147
		25	875		48	124.1			3.3
		29.1	833		51.8	127.5			3.8
DG25-80	12	17.4	1013	2950	41.4	115.9	160	Y315L1-2	3.1	Φ260	1210
		25	945		48	135.2			3.3
		29.1	908		51.8	138.9			3.8
DG45-80	6	36	502	2950	50	98.4	160	Y315L1-2	3.9	Φ260	915
		45	480		55	107			4
		62	409		56	123.3			5.5

型号	级数	流量	扬程	转速	效率	轴功率	配用电机		必需汽蚀余量	叶轮直径	泵重量
		Q	H	n	η	N	功率	电机型号	（NPSH）r	D2	泵重量
		m3/h	（m）	（r/min)	（％）	（kW）	（kW）	电机型号	(m)	(mm)	Kg
DG45-80	7	36	585.6	2950	50	114.8	160	Y315L1-2	3.9	Φ260	983
		45	560		55	124.8			4
		62	447.2		56	143.9			5.5
DG45-80	8	36	669.2	2950	50	131.2	200	Y315L2-2	3.9	Φ260	1051
		45	640		55	142.6			4
		62	545.2		56	164.4			5.5
DG45-80	9	36	752.8	220	50	147.6	220	Y3551-2/6KV	3.9	Φ260	1119
		45	720		55	160.4			4
		62	613.6		56	186			5.5
DG45-80	10	36	836.4	220	50	164	220	Y3551-2/6KV	3.9	Φ260	1187
		45	800		55	178.3			4
		62	681.8		56	205.3			5.5
DG45-80	11	36	920	220	50	180.4	250	Y3552-2/6KV	3.9	Φ260	1225
		45	880		55	196.4			4
		62	750		56	225.9			5.5
DG45-80	12	36	1003.6	220	50	196.8	280	Y3553-2/6KV	3.9	Φ260	1323
		45	960		55	213.9			4
		62	818.2		56	246.7			5.5
DG85-80	7	54	616	2950	53	170.9	250	Y3552-2/6KV	3.5	Φ250	1567
		85	560		65	199.3			4.5
		108	490		66	218.4			4.3
DG85-80	8	54	704	2950	53	195.3	280	Y3553-2/6KV	3.5	Φ250	1640
		85	640		65	227.8			4.5
		108	560		66	249.6			4.3

型号	级数	流量	扬程	转速	效率	轴功率	配用电机		必需汽蚀余量	叶轮直径	泵重量
		Q	H	n	η	N	功率	电机型号	（NPSH）r	D2	泵重量
		m3/h	（m）	（r/min)	（％）	（kW）	（kW）	电机型号	(m)	(mm)	Kg
DG85-80	9	54	792	2950	53	219.8	355	Y3555-2/6KV	3.5	Φ250	1713
		85	720		65	256.3			4.5
		108	630		66	280.7			4.3
DG85-80	10	54	880	2950	53	244.2	355	Y3555-2/6KV	3.5	Φ250	1786
		85	800		65	284.8			4.5
		108	700		66	311.9			4.3
DG85-80	11	54	968	2950	53	268.6	400	Y3556-2/6KV	3.5	Φ250	1859
		85	880		65	313.2			4.5
		108	770		66	343			4.3
DG85-80	12	54	1056	2950	53	293	450	Y4001-2/6KV	3.5	Φ250	1932
		85	960		65	341.7			4.5
		108	840		66	374.3			4.3
DG150-100	6	120	630	2950	67	307	440	JK134-2/6KV	3.4	Φ275	2735
		150	591		70	345			4.8
		180	540		72	368			5.5
DG150-100	7	120	735	2950	67	358.5	500	JK500-2/6KV	3.4	Φ275	2885
		150	689.5		70	402.5			4.8
		180	630		72	429			5.5
DG150-100	8	120	840	2950	67	410	630	JK630-2/6KV	3.4	Φ275	3035
		150	788		70	460			4.8
		180	720		72	490			5.5
DG150-100	9	120	945	2950	67	461	630	JK630-2/6KV	3.4	Φ275	3185
		150	886.5		70	517.5			4.8
		180	810		72	551.5			5.5

型号	级数	流量	扬程	转速	效率	轴功率	配用电机		必需汽蚀余量	叶轮直径	泵重量
		Q	H	n	η	N	功率	电机型号	（NPSH）r	D2	泵重量
		m3/h	（m）	（r/min)	（％）	（kW）	（kW）	电机型号	(m)	(mm)	Kg
DG150-100	10	120	1050	2950	67	512	800	JK800-2/6KV	3.4	Φ275	3335
		150	985		70	575			4.8
		180	900		72	613			5.5

DG次高压卧式多级泵使用说明：

一、启动
泵起动前应转动泵转子，检查转子是否灵活；
    检查电机转向是否与泵转向一致；
    打开泵吸入阀，关闭泵出口管路闸阀及压力表旋塞，使泵内充满液体，或用真空系统排除吸入管和泵内空气；
    检查泵和电机联接螺栓的松紧程度和泵周围的安全情况，使泵处于准备起动状态；
    起动电机，待泵运转正常后，打开压力表旋塞，慢慢开启泵出口闸阀，直到压力表指针指到所需压力为止(按出口压力表读数控制泵给定的扬程)。
二、运行
     该泵靠泵内平衡机构平衡轴向力，平衡装置内有平衡液体流出，平衡液体由平衡水管接至进水段，或在平衡室外设计一短管，平衡液体经短管流向泵外。为保证泵正常运行，平衡水管绝对不允许堵塞；
    在开车和运行过程中，必须注意观察仪表读数，轴承发热、填料漏水和发热及泵的振动和声音等是否正常，如发现异常情况，应及时处理；
    轴承温升变化反映了泵的装配质量，轴承温升不得高于环境温度35℃，轴承的最高温度不得高于75℃；
    泵转子在运行中存在一定的轴向窜动，轴向窜动应在允许范围内，应保证电机和水泵两联轴器端面间的间隙值；
    泵在运行期间应定期检查叶轮、密封环、导叶套、轴套、平衡盘等零件的磨损情况，磨损过大时应及时更换。
三、停机
    停机前应先关闭压力表旋塞，慢慢关闭出口闸阀，待出口阀关闭完毕后再停电机，泵停稳后再关闭泵的吸入阀；泵内水放出，如长期停用，应将泵拆卸清洗上油，包装保管。

DG次高压卧式多级泵安装尺寸图：

D、DG型卧式多级泵安装尺寸替(中低压)本身底座

D、DG型卧式多级泵安装尺寸(中低压)公用底座

DG6-25型泵(公用底座)

级数	L	L1	12	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
2	1047	855		575	145	240	130	275	85	2	350	350	275	170	100	30	4-φ24
3	1192	965		645	190		180		55		370	370			132
4	1242						230		105
5	1292						280		155
6	1478	1215		820	230		330		105		360	430	260		160
7	1528						380		155
8	1578	1430		920	300		430		170		410	480	270			35
9	1628						480		170
10	1723	1500		990	350		530		170		365	460	280			40
11	1773						580		220
12	1823						630		270

DG6-50型泵(公用底座)

级数	1	11	12	13	14	15	16	17	18	C	B1	B2	H	H1	H2	h	n-φd
2	1407	1170	600	840	190	284	160	343	5	2	480	480	260	215	160	35	4-φ24
3	1467	1170		840	190		220		70		480	480
4	1572	1230		845	210		280		140		460	460
5	1654	1310		880	240		340		190		465	465			180
6	1822	1650		990	415		400		155		445	510	280		200
7	1882						460		215
8	1942						520		275
9	2002						580		335
10	2097	1750		1305	220		640		155
11	2157	1750		1305	220		700		215		470	545	305		225
12	2335	2000		1200	400		760		329		460	595	330		250		6-φ30

DG12-25型泵(公用底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
2	1067	965		645	190	240	130	275	45	2	370	370	250	170	132	30	4φ24
3	1192						180		55
4	1378	1120		745	205		230		75		360	440	255		160	35
5	1428						280		125
6	1478	1215		820	230		330		105		360	430				30
7	1528						380		155
8	1623	1430		920	300		430		170		410	480	270			35
9	1673						480		170
10	1743	1490		975	355		530		185		365	470	280		180	30
11	1793						580		235
12	1952	1640		965	445		630		365		350	500	350		200	45

DG12-50型泵(公用底座)

级数	L	L1	L2	L3	L4	15	16	17	18	C	B1	B2	H	H1	H2	h	n-φd
2	1412	1230		845	210	284	160	345	15	5	460	460	260	215	160	30	4-φ24
3	1517						220		75
4	1597	1310		880	240		280		130		460	465			180
5	1762	1650		990	415		340		120		445	510	280		200	35
6	1822						400		185
7	1882						460		245
8	1982	1750		1305	220		520		-5		470	545	315		225
9	2042						580		55
10	2204	1870	500	1200	420		640		288		460	595	330		250		6-φ30
11	2264						700		348
12	2407	2000	600	1300	400		760		329			645	360		280

DG25-30型泵(公用底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
2	1416	1170		840	190	285	165	345	5	5	480	480	260	210	160	35
3	1481	1170		840	190		230		70		480	480
4	1591	1230		845	210		295		140		460	460
5	1680	1310		880	240		360		190		465	465			180	30
6	1850	1440		930	310		425		210		465	510	280		200	35	4-φ24
7	1915	1650		990	415		490		245		445	510
8	1980						555		310
9	2045						620		375
10	2150	1750		1305	220		685		155		470	545	315		225

DG25-50型泵(公用底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
3	1637	1240		665	280	355	250	345	175	2	500	500	360	270	180	40	4-φ24
4	1802	1430		900	250		310		100		520	520	320		200	45
5	1862	1430		900	250		370		160		520	520	320		200	45
6	1962	1560	530	1060	235		430		165		560	560	365		225	40	6-φ24
7	2137	1740	555	1120	360		490		125		530	600	350		250
8	2267	2040	725	1470	380		550		120		500	720	430		280
9	2327						610		110
10	2387						670		170
11	2497						730		230
12	2753	2200	745	1490	370		790		270		510	730	440		315	50

DG46-30型泵(公用底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
2	1416	1170		840	190	285	165	345	5	5	485	485	260	210	160	40	4-φ24
3	1546	1170		840	140		230		130		485	485	260		180	40
4	1720	1440		930	310		295		140		465	510	280		200	30
5	1785						360		190
6	1850						425		210
7	1955	1560		1110	230		490		50		460	540	315		225	35
8	2135	1750		1120	390		555		260		480	610	330		250	30
9	2200	1750		1120	390		620		325		480	610	330		250
10	2335	1910		1240	410		685		340		470	660	360		208

DG46-50型泵(公用底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
2	1682	1430		900	250	355	190	345	-15	2	520	520	320	270	200	45	4-φ24
3	1742	1430		900	250		250		45		520	520	320		200	45	4-φ24
4	1842	1560	530	1060	235		310		0		560	560	365		225	40	6-φ24
5	2017	1740	555	1115	360		370		100		530	600	350		250
6	2147	2040	725	1470	380		430		-30		500	720	430		280
7	2257						490		60
8	2317						550		120
9	2573	2200	745	1490	307		610		110		510	730	440		315	50
10	2703						670		170
11	2763						730		230
12	2823						790		270

DG85-45型泵(公用底座)DG85-45型泵(本身底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B	B1	B2	H	H1	H2	h	n-φd	4-φK
4	2014	600	330	707	135	304	351	340	3	4	368	520	460	345	250	280	40	4-φ24	φ24
5	2137	750	380	694	190		425		40		419	535	535			280			φ24
6	2408			785			499		53		406					315			φ28
7	2552			821			573		90		457
8	2626	900	525	797			647		61			510	510					4-φ26
9	2700	900	525	816			721		98			510	510					4-φ26

DG85-67型泵(本身底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B	B1	B2	H	H1	H2	h	n-φd	4-φK
3	2465	765	400	880.5	182	479	371	559	-14	4	419	600	457			280	50		φ24
4	2743			950.5			459		29.5		406		508
5	2901			994.5			547		73.5		457						60
6	2989	945	580	948.5			635		27.5					420	350	315		4-φ30
7	3007	945	580	992.5			723		71.5							315	50		φ28
8	3395	1125	760	946.5			811		25.5		560
9	3483	1125	760	990.5			899		69.5		560		610			355	60

DG120-50型泵(公用底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B1	B2	H	H1	H2	h	n-φd
2	1912	1430		900	265	304	260.5	353.5	202	4	595	595	355	300	250	50	4-φ28
3	2119	1635		1000	300		347.5		237		545	650	385		280		4-φ28
4	2466	1895		1200			434.5					735	435		315		6-φ40
5	2253	1895	500	1200			521.5					735
6	2640	2210	550		400		608.5		337			750
7	2727			1350			695.5				550
8	2814			1350			782.5
9	2901	2370	800	1600			869.5					860	485		355

DG155-67型泵(本身底座)

级数	L	L1	L2	L3	L4	L5	L6	L7	L8	C	B	B1	B2	H	H1	H2	h	mφd	4-φK
3	2725	765	400	906.5	182	479	371	559	-14	4		600	508	420	350	315	50	4-φ30	φ28
4	2743			950.5			459		29.5		457		508			315
5	3131			995.5			547		73.5		560		610			355
6	3219	945	580	987.5			635		27.5
7	3308	945	580	1031			723		71.5	5	630
8	3295	1125	760	985.5			811		25.5		630
9	4634	1125	760	1095			899		69.5		1000		710			400			φ32

D、DG型卧式次高压多级泵安装尺寸图：

泵型号	L1	L2	L3	L4
D0150-1006	2005	795	1085	1185
DG150-1007	2110	900	1190	1290
DG150-1008	2215	1005	1295	1395
DG150-1009	2320	1110	1400	1500
DG150-10010	2425	1215	1505	1605

泵型号	泵部分									泵部分
	L	L1	L2	L3	L4	L5	L16	1/	H	11	12	13	14	b1	b2	b3	h	h1	k1	k2
DG25-80×6	2480	1426	536	439	432	1032	532	4	870	1050	419	560	330	457	550	580	640	280	24	30
DG25-80×7	2559	1505	615
DG25-80×8	2828	1584	694		590	1190				1240	406	550	356	508	744	645	865	315	28	40
DG25-80×9	2977	1663	773							1310	457	600
DG25-80×10	3056	1742	852		827	1427
DG25-80×11	3135	1821	931								508	650
DG25-80×12	3214	1900	1010
DG45-80×6	2740	1426	536	439	432	1032
DG45-80×7	2819	1505	615
DG45-80×8	2898	1584	694		590	1190
DG45-80×9	3537	1663	773							1870	900	1420	485	630	770	800	1170	355
DG45-80×10	3616	1742	852		827	1427
DG45-80×11	3695	1821	931
DG45-80×12	3774	1900	1010
DG85-80×7	3575	1700	630	432	590	1032	643	5	880	1870	900	1510
DG85-80×8	3655	1780	710	543		1190
DG85-80×9	3735	1860	790
DG85-80×10	3815	1940	870		827	1427
DG85-80×11	3895	2020	950
DG85-80×12	3975	2100	1030							2090	1000	1510	545	710	810	850	1330	400	35

D、DG型次高压卧式多级泵法兰尺寸：

泵型号	进口法兰								出口法兰
泵型号	Dg	D	D1	D2	D3	b	f1/f2	n-φd0	Dg	D	01	D2	D3	b	f1/f2	n-φd0
DG6-25	40	130	100	80		16	-/3	4-13.5	40	150	110	88	75	20	4/3	4-17.5
DG6-50	50	160	110	90		30	/3	4-13.5	50	175	135	105	87	28	4/3	4-23
DG12-25	50	140	110	90		16	-/3	4-13.5	40	150	110	88	75	20	4/3	4-17.5
DG12-50	50	160	110	90		30	-/3	4-13.5	50	175	135	105	87	28	4/3	4-23
DG25-30	65	160	130	110		16	-/3	4-13.5	65	185	145	122	109	24	4/3	8-17.5
DG25-50	80	215	170	133	120	30	4/3	8-22	80	215	170	133	120	30	4/3	8-22
DG46-30	80	190	150	128		18	4/3	4-17.5	65	185	145	122	109	24	4/3	8-17.5
DG46-50	80	215	170	133	120	30	4/3	8-22	80	215	170	133	120	30	4/3	8-22
DG85-45	100	210	170	148		18	-/3	4-17.5	100	235	190	158	149	28	4.5/3	8-22
DG85-67	150	345	280	212	203	33	4.5/3	8-33	150	345	280	212	203	33	4.5/3	8-33
DG120-50	125	240	200	178		20	4.5/3	8-17.5	125	270	220	184	175	30	4.5/3	8-26
DG155-30	150	285	240	212		26	4.5/3	8-22	150	300	250	212	203	34	4.5/3	8--26
DG155-67	150	345	280	212	203	33	4.5/3	8-33	150	345	280	212	203	33	4.5/3	8-33
DG25-80	80	195	160	135		25	-/3	8-18	65	220	170	138	109	28	4/3	8-25
DG45-80	80	195	160	135		25	-/3	8-18	65	265	170	138	109	28	4.5/3	8-25
DG85-80	100	215	180	155		25	-/3	8-18	100	350	210	172	149	34	4.5/3	8-30
DG150-100	200	360	310	278		34	-/3	12-23	150	350	290	250	203	46	4.5/3	12-34

DG次高压卧式多级泵安装说明：

    D、DG型卧式多级泵安装时除满足一般要求外，还应注意以下几点：
    安装泵的基础平面应用水平仪找平。基础水泥凝固后，应检查底座和地脚螺栓孔是否松动；
    电机、泵和底座组装后，应严格检查泵轴和电机轴的同心度，保证两轴心线在同一水平线上；
    电机和水泵组装时，应将泵联轴器端轴伸向外拉出，保证泵和电机两联轴器端面的轴向间隙值；
    D、DG型卧式多级泵的吸入管路和压出管路应有各自的支架，泵只能承受自身内力，不能承受任何外力，以免将泵压坏；

DG次高压卧式多级泵装配拆卸：

一、泵拆卸时应注意事项
   按停车顺序停车；
    泵壳内液体(包括冷却水)应放掉；轴承部件是稀油润滑时，应放掉润滑油；
    拆去妨碍拆卸的附属管路，如平衡管、水封管等管路和引线；
    拆卸应严格保护零件的制造精度不受损伤，拆卸穿杆的同时应将各中段用垫块垫起，以免各中段止口松动下沉将轴压弯。
二、泵的拆卸顺序
     拧下吐出侧轴承端盖上的螺栓和出水段、尾盖、轴承体三个部件之间的联接螺栓，卸下轴承端盖、轴承体等轴承部件；
    拧下轴上圆螺母并依次卸下轴承内圈、轴承压盖和挡圈后，卸下填料体(包括填料压盖、填料环、填料等在内)；
    依次卸下轴上的O形密封圈、轴套、平衡盘和键后，卸下出水段、末导叶、平衡环套等；
    卸下末级叶轮和键后，卸下中段、导叶；按此依次卸下各级叶轮、中段和导叶，直到卸下前级叶轮为止；
    卸下泵联轴器后，拧下进水段和轴承体的联接螺母和轴承压盖上的螺栓后，卸下进水段侧轴承部件；
    将轴从进水段中抽出，拧下轴上固定螺母，依次将轴承内圈、O形密封圈、轴套等卸下；
采用滑动轴承的泵，其拆卸顺序基本相同，仅在拆卸轴承部件时略有不同。
三、泵的装配
泵的装配顺序一般按拆卸顺序相反方向进行。装配质量好坏直接影响泵能否正常运行，并影响泵的使用寿命和性能参数。装配时应注意以下几点：
    应保护好零件的加工精度和表面粗糙度，不允许有碰伤、划伤等现象，作密封用的二硫化钼要干净，紧固螺钉和螺栓应受力均匀；
    叶轮出口流道与导叶进l3流道的对中性是依各零件的轴向尺寸来保证，流道对中性的好坏直接影响泵的性能，故泵的尺寸不能随意调整；
    泵装配完毕后，在未装填料前，用手转动泵转子，检查转子在泵中旋转是否灵活，轴向窜动量是否达规定要求；
    检查合格后压入填料，并注意填料环在填料腔的相对位置。

工作原理

样本下载

行业资讯
