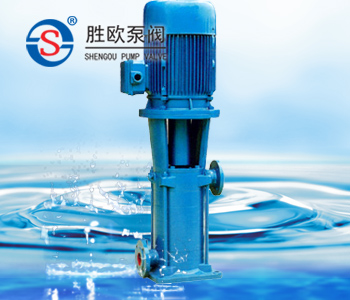

一、LG立式多级稳压给水泵概述:
LG型多级给水泵,系立式单吸多级分段式离心泵,供输送常温清水及物理化学性质类似于清水的液体。LG系列泵为立式安装,电机轴与泵轴通过爪型连轴器联接,具有结构紧凑、噪音低、占地面积小等优点。主要应用于高层建筑供水,也可应用于厂矿、企业给排水以及低压锅炉循环用水。本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。
二、LG立式多级稳压给水泵特点:
LG型多级给水泵水力模型先进:效率高,性能范围广。立式结构,安装调试方便,独特设计的电机和泵体采用联体机座,同心度,加工精度高,占地面积大大减少,缩减了建筑投资。底脚稳固、结构紧凑,精美的铸造和外观处理赋予立式多级泵新的美感,使产品焕发艺术的魅力,可以和国外著名厂家多级泵媲美。轴承采用国际著名品牌精密轴承,精度高,可靠性好,寿命长。轴封采用填料或机械密封,后者为前者的改进型:采用不锈钢、钛化钨、氟橡胶等材料制成,耐高温,运行寿命长,无渗漏,对轴无磨损,保证工作环境整洁。 叶轮及转动磨擦件均采用合金制造,耐腐蚀,不生锈,同时可避免产生锈水,堵塞喷淋等消防器件,延长了泵使用寿命
三、LG立式多级稳压给水泵型号意义:
四、LG立式多级稳压给水泵工作条件:
1、使用的介质应类似水,运动粘度<150mm2/s,且无坚硬颗粒,无腐蚀性质;
2、泵使用的环境海拔高度<1000米,超过时应在订货时提出,以便为您提供更为可靠的产品;
3、介质使用温度-15℃~105℃;
4、最大系统工作压力≤2.5MPa;
5、周围环境温度应低于40℃,相对湿度低于95%。
五、LG立式多级稳压给水泵用途:
LG、LG-B型立式水多级泵特别适用于住宅、宾馆、办公大楼等高层建筑恒压供水、消防、喷淋给水设备配套用泵;也适用于化工流程冷却塔的自动补水;系统稳压、生产工艺循环用水、远距离输送、锅炉给水等给水设备之用。可输送的液体为常温(<80℃)(热水型可输送温度小于105度的介质)清水或物理、化学性质类似于水的常温介质。
六、LG立式多级稳压给水泵结构图:
|
序号
|
名称
|
材料或型号
|
序号
|
名称
|
材料或型号
|
1
|
电机
|
Y系列(V5)2极
|
9
|
轴套
|
Q235
|
2
|
电机架
|
HT200
|
10
|
中段
|
HT200
|
3
|
联轴器
|
HT200
|
11
|
导叶
|
HT200
|
4
|
机封压盖
|
HT200
|
12
|
叶轮
|
HT200
|
5
|
放气阀
|
铜合金
|
13
|
轴
|
45或2Cr13
|
6
|
机械密封
|
120A
|
14
|
轴承
|
锡青铜
|
7
|
末导叶
|
HT200
|
15
|
进水段
|
HT200
|
8
|
出水段
|
HT200
|
|
|
|
七、LG型立式多级稳压给水泵结构说明:
LG、LG-B型立式给水多级泵特别适用于住宅、宾馆、办公大楼等高层建筑恒压供水、消防、喷淋给水设备配套用泵;也适用于化工流程冷却塔的自动补水;系统稳压、生产工艺循环用水、远距离输送、锅炉给水等给水设备之用。可输送的液体为常温(<80℃)(热水型可输送温度小于105度的介质)清水或物理、化学性质类似于水的常温介质。
八、LG型立式多级稳压给水泵性能参数:
型号
|
级数
|
流量
|
扬程
|
转速
|
电机功率
|
效率
|
重量
|
必需汽蚀余量
|
外形尺寸
|
(m3/h)
|
(M)
|
(r/min)
|
(kw)
|
(%)
|
Kg
|
(NPSH)r(m)
|
H
|
H2
|
25LG(R)3-10
|
2
|
2.4
3
4.7
|
20
|
2900
|
0.75
|
38
42
44
|
70
|
2.0
|
630
|
180
|
3
|
30
|
1.1
|
74
|
2.0
|
670
|
220
|
4
|
40
|
1.5
|
85
|
2.0
|
740
|
260
|
5
|
50
|
1.5
|
89
|
2.0
|
780
|
300
|
6
|
60
|
2.2
|
100
|
2.0
|
845
|
340
|
7
|
70
|
2.2
|
104
|
2.0
|
885
|
380
|
8
|
80
|
2.2
|
108
|
2.0
|
925
|
420
|
9
|
90
|
2.2
|
112
|
2.0
|
965
|
460
|
10
|
100
|
3
|
125
|
2.0
|
1040
|
500
|
11
|
110
|
3
|
129
|
2.0
|
1080
|
540
|
12
|
120
|
4
|
145
|
2.0
|
1140
|
580
|
13
|
130
|
4
|
149
|
2.0
|
1080
|
620
|
14
|
140
|
4
|
153
|
2.0
|
1220
|
660
|
15
|
150
|
4
|
157
|
2.0
|
1260
|
700
|
32LG(R)6.5-15
|
2
|
4.5
6.5
9.5
|
30
|
2900
|
1.5
|
47
53
50
|
90
|
2.4
|
665
|
179
|
3
|
45
|
2.2
|
100
|
2.4
|
740
|
229
|
4
|
60
|
3
|
115
|
2.4
|
825
|
279
|
5
|
75
|
4
|
135
|
2.4
|
895
|
329
|
6
|
90
|
4
|
142
|
2.4
|
945
|
379
|
7
|
105
|
5.5
|
175
|
2.4
|
1070
|
429
|
8
|
120
|
5.5
|
182
|
2.4
|
1120
|
479
|
40LG(R)12-15
|
2
|
9
12
18
|
30
|
2900
|
2.2
|
55
60
63
|
90
|
2.9
|
710
|
199
|
3
|
45
|
3
|
105
|
2.9
|
800
|
257
|
4
|
60
|
4
|
130
|
2.9
|
880
|
315
|
5
|
75
|
5.5
|
155
|
2.9
|
1015
|
373
|
6
|
90
|
5.5
|
163
|
2.9
|
1075
|
431
|
7
|
105
|
7.5
|
180
|
2.9
|
1130
|
489
|
8
|
120
|
7.5
|
190
|
2.9
|
1190
|
547
|
型号
|
级数
|
流量
|
扬程
|
转速
|
电机功率
|
效率
|
重量
|
必需汽蚀余量
|
外形尺寸
|
(m3/h)
|
(M)
|
(r/min)
|
(kw)
|
(%)
|
Kg
|
(NPSH)r(m)
|
H
|
H2
|
50LG24-20
|
|
18.0
24.0
30.0
|
40
|
2900
|
5.5
|
67
69
64
|
160
|
3.2
|
865
|
216
|
3
|
60
|
7.5
|
180
|
3.2
|
930
|
281
|
4
|
80
|
11.00
|
250
|
3.2
|
1145
|
346
|
5
|
100
|
11.00
|
260
|
3.2
|
1210
|
411
|
6
|
120
|
15.0
|
280
|
3.2
|
1275
|
476
|
65LG(R)36-20
|
2
|
27
36
43
|
40
|
2900
|
7.5
|
70
72
67
|
170
|
3.4
|
905
|
249
|
3
|
60
|
11
|
230
|
3.4
|
1120
|
314
|
4
|
80
|
15
|
250
|
3.4
|
1185
|
379
|
5
|
100
|
18.5
|
280
|
3.4
|
1295
|
444
|
6
|
120
|
22.0
|
330
|
3.4
|
1390
|
509
|
80LG40-20
|
2
|
30
40
52
|
40
|
2900
|
7.5
|
70
73
68
|
235
|
3.4
|
965
|
301
|
3
|
60
|
11.0
|
260
|
3.4
|
1195
|
379
|
4
|
80
|
15.0
|
290
|
3.4
|
1270
|
457
|
5
|
100
|
18.5
|
345
|
3.4
|
1395
|
535
|
6
|
120
|
22.0
|
410
|
3.4
|
1505
|
613
|
100LG72-20
|
|
54
72
90
|
40
|
2900
|
11.0
|
70
73
68
|
260
|
3.5
|
1145
|
331
|
3
|
60
|
18.5
|
290
|
3.5
|
1275
|
416
|
4
|
80
|
22.0
|
380
|
3.5
|
1390
|
501
|
5
|
100
|
30.0
|
450
|
3.5
|
1570
|
586
|
6
|
120
|
37.0
|
470
|
3.5
|
1655
|
671
|
7
|
140
|
45.0
|
520
|
3.5
|
1800
|
756
|
8
|
160
|
45.0
|
540
|
3.5
|
1885
|
841
|
9
|
180
|
55.0
|
|
3.5
|
九、LG立式多级稳压给水泵使用说明:
( 一)、起动
1、LG、LG-B型立式多级泵用于有吸程场合,即进口为负压时,应先向进口路中进行灌水排气或用真空泵引水,使水充满整个泵和进口管路,注意进口管路必须密封,不得有漏气现象存在。
2、关闭出口管上的闸阀及压力计旋塞,以减小起动电流。
3、用手转动转子几圈,使轴承润滑并检查泵内叶轮和密封环动转有无碰擦,如转不动,不应起动,直至找出故障原因为止。
4、试起动, 电机转向应和泵上的箭头指向一致,打开压力计旋塞。
5、当转子达到正常运转后,压力计显示出压力时,逐渐打开出口闸阀,调节至所需工况。
(二)、运转
1、LG、LG-B型立式多级泵在运转时,必须注意观察仪表读数,尽量使泵在铭牌规定的流量扬程附近工作,严防大流量运行。
2、定时检查电机电流值不应超过额定电流。
3、LG、LG-B型立式多级泵的轴承温度不得高于75℃ ,并不得超过外界温度35℃。
4、易损件磨损过不应及时更换。
5、发现异常现象,立即停机检查原因。
(三)、停车
1、关闭出水管路上的闸阀,关闭真空表旋塞。
2、停止电机,然后关闭压力计旋塞。
3、如有冬季寒冷季节,应将泵内液体放尽,以免冻裂。
4、长期停止使用,应将泵拆卸,清洗上油,妥善保管。
十、LG立式多级稳压给水泵故障分析与排除:
故障
|
原 因
|
解决方式
|
1 、泵不吸水.压力表指针剧烈摆动.
|
灌注引水不够,管路与仪表联接处漏气。
|
检?底阀是否漏水.再灌足引水, 拧紧或修回漏气处。
|
2、多级泵不吸水.真空表表示高度真空。
|
底阀没有打开或已堵塞.吸水管路阻力太大.吸水高度过高。
|
检修底阀.更?水管.降低吸水高度。
|
3、压力表有压力,但仍不出水.
|
出水管阻力太大.旋转方向不对, 叶轮堵塞.泵转速不足。
|
检?或缩短水管。检?电机.清除叶轮内的污物.增加泵转速。
|
4 、流量低于设计要求。
|
水泵堵塞,密封环磨损过多.转速不足。
|
清扫水泵及管路.更?密封坏.增加泵转速。
|
5、泵消耗功率过大。
|
填料压的太紧.并发热.叶轮有磨损.泵流量增大。
|
调整填料压盖松紧程度,检?泵轴是否歪曲.更?叶轮.增加出水阻力.降低流量。
|
6、机械密封泄漏
|
磨擦副磨损严重.或密封面划伤。
|
更?新机械密封.重新研磨密封面。
|
7、泵内声音反常.泵不出
水。
|
吸水管阻力过大.吸入管路漏气. 输送的液体?度过高。
|
检?吸入管和底阀。堵塞漏气处、减少吸水高度.降低水温。
|
8、多级泵振动.轴承过热。
|
电机与泵不同心.轴承缺油或磨损。
|
调整电机轴与泵轴的同轴度.加油或更?轴承。
|
LG立式多级稳压给水泵安装说明:
1、安装前应检查有无杂质在泵的流道内。
2、LG、LG-B型立式多级泵安装位置应尽可能靠近水源处。
3、LG、LG-B型立式多级泵与底座安装有两种方式,一种直接装在水泥基础上的刚性连接,另一种是采用JGD型减振器安装的柔性连接,具体方法见安装示意图所示。
4、直接安装中将泵放在基础上垫高30~40毫米(准备充填水泥浆之用),然后进行校正,并穿好地脚螺栓,充填水泥砂浆,经3~5开水泥干涸后,重新校正,待水泥完全干涸后,拧紧地脚螺栓的螺母。
5、安装管路时,进、出水管路都应有各自的支承,不应使LG、LG-B型立式多级泵的法兰承受过大的管路重量。
6、LG、LG-B型立式多级泵用于有吸程场合,进水管端应装有底阀,并且进口管路不应有过多弯道。同时不得有漏水、漏气现象存在
7、在进口管路上最好装在过滤网,以防杂质进入叶轮内部。滤网的有交面积应是进水管面积3~4倍,以保证液体的自由畅通。
8、为了维护和使用方便安全,在泵的进口管路上安装一只球阀和在泵出口附近安装一只压力表,并在压力表前面安装一只自位阀(防水锤),以保证泵在额定范围内运行,确保泵的正常运行和使用寿命。
9、进口如需扩径连接,请选用偏心异径管道接头。
LG立式多级稳压给水泵安装示意图:

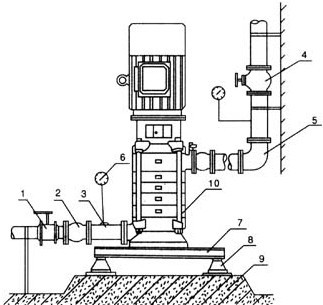

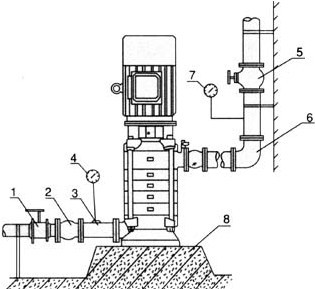

一、刚性连接 二、柔性连接
|
|
1
|
球阀
|
2
|
挠性接头
|
3
|
取压直管
|
4
|
真空压力表
|
1
|
球阀
|
2
|
挠性接头
|
3
|
取压直管
|
4
|
闸阀
|
5
|
弯管
|
5
|
闸阀
|
6
|
止回阀
|
7
|
压力表
|
8
|
水泥台座
|
6
|
泵
|
7
|
联接板
|
8
|
JGD型隔振器
|
9
|
水泥台座
|
10
|
泵
|
LG立式多级稳压给水泵安装尺寸图:
型号
|
L
|
h
|
B
|
b
|
n-фd
|
进口法兰
|
出口法兰
|
DN
|
D
|
D1
|
n-фd
|
DN
|
D
|
D1
|
n-фdc
|
25LG
|
130
|
85
|
230
|
190
|
4-ф18
|
25
|
115
|
85
|
4-ф12
|
25
|
115
|
85
|
4-ф14
|
32LG
|
145
|
63
|
260
|
220
|
4-ф18
|
32
|
140
|
100
|
4-ф16
|
32
|
140
|
100
|
4-ф18
|
40LG
|
145
|
70
|
260
|
220
|
4-ф18
|
40
|
150
|
110
|
4-ф16
|
40
|
150
|
110
|
4-ф18
|
50LG
|
180
|
80
|
300
|
248
|
4-ф23
|
50
|
165
|
125
|
4-ф16
|
50
|
165
|
125
|
4-ф18
|
65LG
|
180
|
90
|
300
|
248
|
4-ф23
|
65
|
185
|
145
|
4-ф16
|
65
|
185
|
145
|
4-ф18
|
80LG
|
187
|
112
|
315
|
272
|
4-ф23
|
80
|
200
|
160
|
8-ф16
|
80
|
200
|
160
|
8-ф18
|
100LG
|
187
|
122
|
315
|
272
|
4-ф23
|
100
|
220
|
180
|
8-ф16
|
100
|
220
|
180
|
8-ф18
|

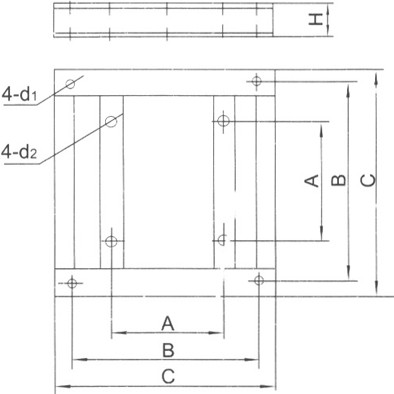

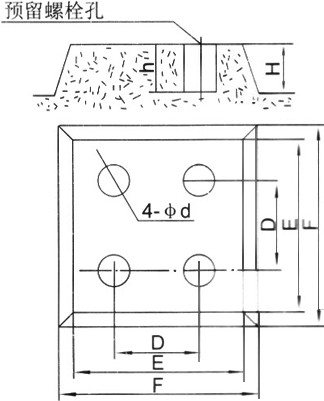

LG立式多级稳压给水泵附件尺寸图:
型号
|
联接板尺寸
|
刚性联接水泥台座基础尺寸
|
A×A
|
B×B
|
C×C
|
H
|
d1
|
d2
|
D×D
|
E×E
|
F×F
|
H
|
d
|
h
|
25LG
|
190
|
340
|
400
|
60
|
φ14或φ18
|
φ18
|
191
|
500
|
550
|
250
|
60
|
200
|
32LG
|
220
|
440
|
500
|
60
|
φ14或φ18
|
φ18
|
219
|
500
|
550
|
250
|
60
|
200
|
40LG
|
220
|
440
|
500
|
60
|
φ14或φ18
|
φ24
|
219
|
500
|
550
|
250
|
80
|
250
|
50LG
|
248
|
540
|
600
|
60
|
φ18或φ22
|
φ24
|
248
|
550
|
600
|
350
|
80
|
250
|
65LG
|
248
|
540
|
600
|
60
|
φ18或φ22
|
φ24
|
248
|
550
|
600
|
350
|
80
|
250
|
80LG
|
272
|
540
|
600
|
60
|
φ18或φ22
|
φ24
|
272
|
600
|
650
|
350
|
80
|
250
|
100LG
|
272
|
540
|
600
|
60
|
φ22
|
φ24
|
272
|
600
|
650
|
350
|
80
|
250
|
LG型立式多级稳压给水泵维修与保养:
运行中的维护和保养
1、进水管路必须高度密封,不能漏水、漏气;
2、禁止LG、LG-B型立式多级泵在汽蚀状态下长期运行;
3、禁止LG、LG-B型立式多级泵在大流量工况运行时,电机超电流长期运行;
4、定时检查LG、LG-B型立式多级泵运行中的电机电流值,尽量使泵在设计工况范围内运行;
5、LG、LG-B型立式多级泵在运行中应有专人看管,以免发生意外;
6、LG、LG-B型立式 多级泵每运行500小时应对轴承进行加油;
7、LG、LG-B型立式多级泵进行长期运行后,由于机械磨损,使机组噪声及振动增大,应停车检查,必要进可更换易损零件及轴承,机组大修期一般为一年。
机械密封的维护与保养
1、机械密封润滑液应清洁无固体颗粒;
2、严禁机械封在干磨情况下工作;
3、起动前应盘动泵(电机)几圈,以免突然起动造成机械密封断裂损坏。
泵的装配和拆卸指导
(一)部件的组装
1、将轴承、底盖装在进水段上;
2、将轴套装在主轴的下端,并用螺钉固定;
3、将导叶装进中段,末导叶装进出水段;
(二)总装
1、先将主轴装入进水段的轴承内;
2、再将第一个叶轮进口向下套进主轴上,直至叶轮的进口与进水段配合,转动主轴是否轻快;
3、在主轴上套进一个轴套,直至与叶轮相碰;
4、将中段(已装好导叶)套进主轴并与进水段配合;
5、继续2、3、4直至完成N-1级的中段装配;
6、将最后一个叶轮进口向下套进主轴上,直至叶轮的进口与中段配合,转动主轴是否轻快;
7、垫上锁紧垫片并锁紧;
8、拧紧主轴锁紧螺母;
9、将出水段(装好末导叶)套进主轴并与中段配合;
10、旋入四根拉紧螺杆,并拧紧;
11、装上机封,并盖上机封压盖;
12、装上电机机架、电机、联轴器;
13、LG、LG-B型立式多级泵的诉卸过程按上述相反步骤进行。
(三)注意事项
1、装配过程中不能损坏密封纸垫;
2、所有的配合面必须干净,无任何颗粒;
3、机械的端面应小涂润滑没并对中。
