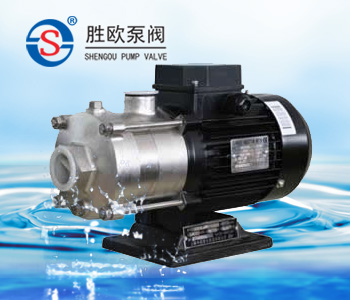

一、CHLF轻型节段式多级不锈钢离心泵概述:
CHLF型不锈钢多级离心泵配卧式加长轴电机,轴向吸入,径向排出。泵的过流部件均为优质不锈钢板冲压焊接而成,使得泵亦可适用于轻度腐蚀性的介质。产品采用优良的水力模型和先进的制造工艺,具有适用范围广,高效节能,质量可靠等特点。
二、CHLF轻型节段式多级不锈钢离心泵工作条件:
稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。
液体温度:
常温型-15℃至+70℃
热水型+70℃至+110℃
最大环境温度:+40℃
最大运作压力:10巴
最大进口压力受最大运作压力限制
介质酸碱性:PH4~9
三、CHLF轻型节段式多级不锈钢离心泵应用范围:
CHL,CHLK和CHLF(T)型泵主要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化系统、轻油等的循环和增压。
1)小型中央空调循环2)冷却系统3)工业清洗4)水处理(水的净化)5)水产养殖6)施肥/计量系统7)环境应用
四、CHLF轻型节段式多级不锈钢离心泵配用电机:
电机为全封闭,风冷式二极电机
防护等级:IP55
绝缘等级:F
标准电压,50Hz: 1×220-240V 3×220-240V 380-415V
五、CHLF轻型节段式多级不锈钢离心泵结构图:
|
序号/No.
|
名称/Name
|
材料/Material
|
2
|
堵头/Gag
|
不锈钢/Stainless steel
|
3
|
轴承/Bearing
|
碳化钨/Tungsten carbide
|
4
|
叶轮/Impeller
|
不锈钢/Stainless steel
|
5
|
轴/Shaft
|
不锈钢/Stainless steel
|
6
|
出水导叶/Water-out guide vane
|
不锈钢/Stainless steel
|
8
|
机械密封/Mechanical seal
|
|
9
|
电机端盖/Motor end cover
|
铝合金/Aluminum alloy
|
10
|
底座/Base frame
|
铸铁/Cast iron
|
11
|
拉杆/Pull-rod
|
不锈钢/Stainless steel
|
12
|
导叶/Guide vane
|
不锈钢/Stainless steel
|
13
|
支撑导叶/Support guide vane
|
不锈钢/Stainless steel
|
14
|
叶轮隔套/Impeller separating sleeve
|
不锈钢/Stainless steel
|
|
CHLF
|
|
1
|
进水体/Water-in body
|
不锈钢/Stainless steel
|
7
|
出水体/Water-out body
|
不锈钢/Stainless steel
|
|
CHLF(T)
|
|
1
|
进水体/Water-in body
|
铸铁/Cast iron
|
7
|
出水体/Water-out body
|
铸铁/Cast iron
|
六、CHLF轻型节段式多级不锈钢离心泵维修与保养:
运行中的维护与保养
1、进水管路必须高度密封,不能漏水、漏气。
2、禁止泵在汽蚀状态下长期运行。
3、禁止泵在大流量运行时,电机超电流长期运行。
4、定时检査泵运行中电机电流值,尽量使泵在设计工况范围内运行;
5、泵在运行过程中应有专人看管,以免发生意外。
6、泵每运行500小时应对轴承迸行加油。
7、泵迸行长期运行后,由于机械磨损,使机组噪声及振动增大时,应停车检査,必要时可更換易损零件及轴承,机组大修期一般为一年。
机械密封维护与保养
1、机械密封润滑应清洁无固体颗粒。
2、严禁机械密封在干磨惰况下工作。
3、起动前应盘动泵(电机)几圈,以免突然起动造成密封环断裂损坏。
七、CHLF轻型节段式多级不锈钢离心泵性能参数:
型号
|
扬程(m)
|
流量(m3/h)
|
电机功率(KW)
|
转速(r/min)
|
CHL2-20
|
14
|
2
|
0.37
|
2900
|
CHL2-30
|
21
|
2
|
0.55
|
2900
|
CHL2-40
|
28
|
2
|
0.55
|
2900
|
CHL2-50
|
35
|
2
|
0.55
|
2900
|
CHL2-60
|
42
|
2
|
0.75
|
2900
|
CHL4-20
|
15
|
4
|
0.55
|
2900
|
CHL4-30
|
22
|
4
|
0.75
|
2900
|
CHL4-40
|
30
|
4
|
0.75
|
2900
|
CHL8-10
|
8.5
|
8
|
0.75
|
2900
|
CHL8-20
|
17
|
8
|
0.75
|
2900
|
CHL8-30
|
25.5
|
8
|
1.1
|
2900
|
CHL8-40
|
34
|
8
|
1.5
|
2900
|
CHL8-50
|
42.5
|
8
|
2.2
|
2900
|
CHL12-10
|
9.5
|
12
|
0.75
|
2900
|
CHL12-20
|
19.5
|
12
|
1.2
|
2900
|
CHL12-30
|
29.5
|
12
|
1.8
|
2900
|
CHL12-40
|
39.5
|
12
|
2.4
|
2900
|
CHL12-50
|
50
|
12
|
3
|
2900
|
CHL16-10
|
10
|
16
|
1.1
|
2900
|
CHL16-20
|
21
|
16
|
2.2
|
2900
|
CHL16-30
|
32
|
16
|
3
|
2900
|
CHL20-10
|
9.5
|
20
|
1.1
|
2900
|
CHL20-20
|
21
|
20
|
2.2
|
2900
|
CHL20-30
|
33
|
20
|
4
|
2900
|
CHLF(T)2-20
|
14
|
2
|
0.37
|
2900
|
CHLF(T)2-30
|
21
|
2
|
0.55
|
2900
|
CHLF(T)2-40
|
28
|
2
|
0.55
|
2900
|
CHLF(T)2-50
|
35
|
2
|
0.55
|
2900
|
CHLF(T)2-60
|
42
|
2
|
0.75
|
2900
|
CHLF(T)4-20
|
15
|
4
|
0.55
|
2900
|
CHLF(T)4-30
|
22
|
4
|
0.55
|
2900
|
CHLF(T)4-40
|
30
|
4
|
0.75
|
2900
|
CHLF(T)4-50
|
38
|
4
|
1.1
|
2900
|
CHLF(T)4-60
|
45
|
4
|
1.1
|
2900
|
CHLF(T)8-10
|
8.5
|
8
|
0.75
|
2900
|
CHLF(T)8-20
|
17
|
8
|
0.75
|
2900
|
CHLF(T)8-30
|
25.5
|
8
|
1.1
|
2900
|
CHLF(T)8-40
|
34
|
8
|
1.5
|
2900
|
CHLF(T)8-50
|
42.5
|
8
|
2.2
|
2900
|
CHLF(T)12-10
|
9.5
|
12
|
0.75
|
2900
|
CHLF(T)12-20
|
19.5
|
12
|
1.2
|
2900
|
CHLF(T)12-30
|
29.5
|
12
|
1.8
|
2900
|
CHLF(T)12-40
|
39.5
|
12
|
2.4
|
2900
|
CHLF(T)12-50
|
50
|
12
|
3
|
2900
|
CHLF(T)16-10
|
10
|
16
|
1.1
|
2900
|
CHLF(T)16-20
|
21
|
16
|
2.2
|
2900
|
CHLF(T)16-30
|
32
|
16
|
3
|
2900
|
CHLF(T)16-40
|
43
|
16
|
4
|
2900
|
CHLF(T)20-10
|
9.5
|
20
|
1.1
|
2900
|
CHLF(T)20-20
|
21
|
20
|
2.2
|
2900
|
CHLF(T)20-30
|
33
|
20
|
4
|
2900
|
CHLF(T)20-40
|
44.5
|
20
|
4.4
|
2900
|
