CHL卧式多级不锈钢离心泵-上海胜欧泵阀有限公司

一、CHL卧式多级不锈钢离心泵概述：

CHL，CHLK和CHLF（T）型不锈钢卧式轻型多级离心泵配卧式加长轴电机，轴向吸入，径向排出。泵的过流部件均为优质不锈钢板冲压焊接而成，使得泵亦可适用于轻度腐蚀性的介质。产品采用优良的水力模型和先进的制造工艺，具有适用范围广，高效节能，质量可靠等特点。

二、CHL型卧式多级不锈钢离心泵输送液体：

稀薄、清洁、不含固体颗粒或纤维的非易燃易爆液体。
泵可以输送诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
当输送液体的密度或粘度大于水，如需要，必须配用大功率电机。
泵是否适用于某一特定液体由多种因素决定，其中最重要的是氯含量、PH值、温度和溶剂、油的含量等。

三、CHL型卧式多级不锈钢离心泵工作条件：

稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。
液体温度：常温型－15℃至+70℃
热水型+70℃至+110℃
最大环境温度：+40℃
最大运作压力：1MPa
最大进口压力受最大运作压力限制
介质酸碱性：PH4~9

四、CHL型卧式多级不锈钢离心泵电机

全封闭式风冷电机
铝壳
安全等级：IP55、密封等级：F
标准电压：50Hz：1×220-240V 3×220-240V 3×380-415V

五、CHL型卧式多级不锈钢离心泵型号意义：

六、 CHL型卧式多级不锈钢离心泵用途：

CHL，CHLK和CHLF（T）型不锈钢卧式轻型多级离心泵主要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化系统、轻油等的循环和增压。
1）小型中央空调循环
2）冷却系统
3）工业清洗
4）水处理（水的净化）
5）水产养殖
6）施肥/计量系统
7）环境应用

七、CHL型卧式多级不锈钢离心泵结构图：

CHLK2 ,4（结构图）	CHLK8 ,16（结构图）

序号（NO）	名称（Name）	材料（Material）
1	进出水段（Inlet and outlet section）	不锈钢（Stainless steel）
2	连接管（Connection pipe）	不锈钢（Stainless steel）
3	压板（Clamp plate）	不锈钢（Stainless steel）
4	叶轮（Impeller）	不锈钢（Stainless steel）
5	轴（Shaft）	不锈钢（Stainless steel）
6	堵头（Gag）	不锈钢（Stainless steel）
7	出水导叶（Water-out guide vane）	不锈钢（Stainless steel）
8	机械密封（Mechanical seal）
9	电机端盖（Motor end cover）	铝合金（Aluminunm alloy）
10	底座（Base frame）	铸铁（Cast iron）
11	快速接头（Quick joint）	不锈钢（Stainless steel）
12	导叶（Guide vane）	不锈钢（Stainless steel）
13	支持导叶（Support guide vane）	不锈钢（Stainless steel）
14	导流器（Induccr）	不锈钢（Stainless steel）

八、CHL型卧式多级不锈钢离心泵技术参数：

CHL卧式多级不锈钢离心泵安装尺寸：

CHL2外形安装尺寸图

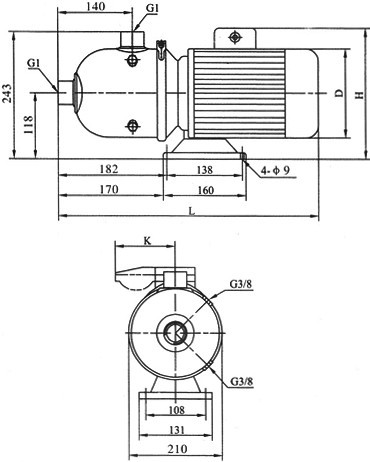

CHL4外形安装尺寸图

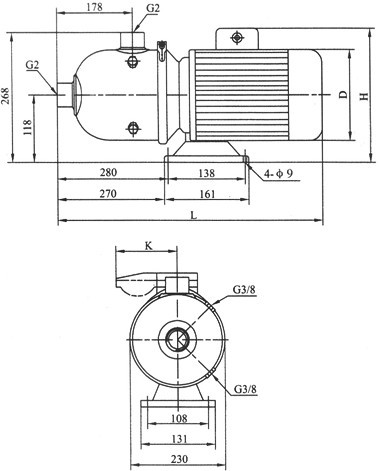

CHL8外形安装尺寸图

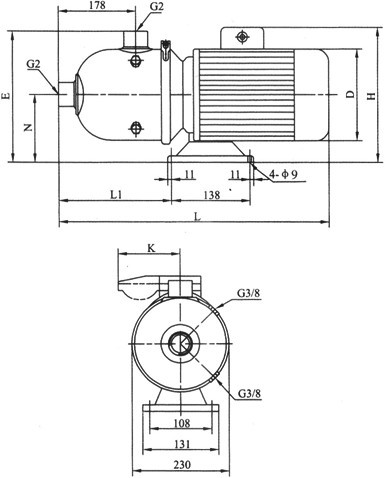

CHL16外形安装尺寸图：
