一、DBY型电动隔膜泵概述：

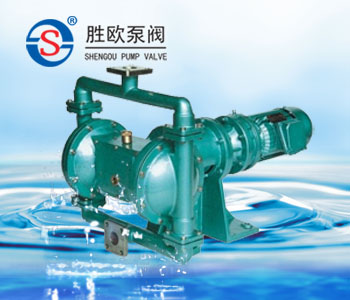

DBY型电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,DBY型电动隔膜泵适用于低压,即出口压力≤3kgf/cm2的场合. DBY型电动隔膜泵是本厂生产的一种新型输送机械，采用电动机通过减速机减速驱动，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能以抽光吸尽。
二、DBY型电动隔膜泵特点：
1、DBY型电动隔膜泵不需灌引水，自吸能力达7米以上。
2、DBY型电动隔膜泵通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
3、DBY型电动隔膜泵由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏；且泵本身无轴封，使用寿命大大延长；根据不同介质，隔膜可分为氯丁橡胶、氟橡胶、丁晴橡胶、聚四氟已烯、特氟龙(F46)等，可以满足不同客户的要求。
4、DBY型电动隔膜泵泵体介质过流部分，可根据用户要求不同，分为铸铁、不锈钢、衬胶、铝合金，电机可分普通电机、防爆电机、减速电机和电磁调速电机。
三、DBY型电动隔膜泵用途：
1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。．
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。
四、DBY型电动隔膜泵型号意义：：
DBY – 40
DBY - 电动隔膜泵；
40 - 进出口直径（mm）
五、DBY型电动隔膜泵技术参数：
|
型号
|
流量
|
扬程
|
吸程
|
配备功率
|
电动隔膜泵体材料
|
配备减速机
|
|
m3/h
|
m
|
m
|
KW
|
铸铁
|
铝合金
|
不锈钢
|
衬氟
|
型号
|
|
DBY-10
|
0.5
|
30
|
3
|
0.55
|
☆
|
☆
|
☆
|
/
|
BLY12-35
|
|
DBY-15
|
0.75
|
30
|
3
|
0.55
|
☆
|
☆
|
☆
|
/
|
BLY12-23
|
|
DBY-25
|
3.5
|
30
|
4
|
1.5
|
☆
|
☆
|
☆
|
☆
|
BLY18-35
|
|
DBY-40
|
4.5
|
30
|
4
|
2.2
|
☆
|
☆
|
☆
|
☆
|
BLY18-35
|
|
DBY-50
|
6.5
|
30
|
4.5
|
4
|
☆
|
☆
|
☆
|
☆
|
BLY18-35
|
|
DBY-65
|
8
|
30
|
4.5
|
4
|
☆
|
☆
|
☆
|
☆
|
BLY18-29
|
|
DBY-80
|
16
|
30
|
5
|
5.5
|
☆
|
☆
|
☆
|
/
|
BLY22-35
|
|
DBY-100
|
20
|
30
|
5
|
5.5
|
☆
|
☆
|
☆
|
/
|
BLY22-29
|
六、DBY型电动隔膜泵膜片说明：
隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、聚四氟乙烯、聚全氟乙烯F46等材质的隔膜片、密封球及密封球座，以满足不同客户的需要。
1、铸铁、铝合金泵原配膜片、球、球座为丁晴橡胶。不锈钢电动隔膜泵原配膜片、球、球座为氯丁橡胶。
2、隔膜片材质的用途：
● 丁晴橡胶材质：耐汽油、机油及中弱性腐蚀液体。
● 氯丁橡胶材质：耐各种酸性、碱性液体。
● 氟橡胶材质：耐酸碱、甲苯等各种有机溶液。
● 聚四氟乙烯和四六乙烯：耐强酸、强碱及各种有机溶剂。
3、注意该泵使用介质选用不同的膜片、球、球座等。
4、如需配电磁调速电机或特殊材质及要求配氟橡胶及F46膜片另行计价。
七、DBY型电动隔膜泵原理：
隔膜泵电机与减速机通过轴承箱（1）带动曲轴（2）旋转，由变向机构（4）将曲轴端的圆周运动转变成滑动杆（5）的轴向移动，再带动隔膜往复运动。在左右两个泵腔内，装有上下四个单向球阀、隔膜的运动造成工作腔的容积的改变，迫使四个单向球阀交替的开启和关闭，从而将液体不断地吸入和排除。
八、DBY型电动隔膜泵安装尺寸
.bmp)
|
型 号
|
A
|
A1
|
A2
|
A3
|
B
|
K
|
DN
|
D1
|
φ1
|
φd
|
h
|
H1
|
H2
|
|
DBY-25
|
900
|
75
|
160
|
300
|
180
|
550
|
25
|
75
|
11
|
17.5
|
110
|
315
|
620
|
|
DBY-40
|
900
|
75
|
160
|
300
|
180
|
550
|
40
|
100
|
14
|
17.5
|
110
|
315
|
620
|
|
DBY-50
|
960
|
140
|
250
|
370
|
240
|
550
|
50
|
110
|
14
|
17.5
|
85
|
360
|
820
|
|
DBY-65
|
960
|
140
|
250
|
370
|
240
|
550
|
65
|
130
|
14
|
17.5
|
85
|
360
|
820
|
|
DBY-80
|
900
|
110
|
0
|
700
|
390
|
800
|
80
|
150
|
17.5
|
17.5
|
130
|
470
|
980
|
|
DBY-100
|
900
|
110
|
0
|
700
|
390
|
800
|
100
|
150
|
17.5
|
17.5
|
130
|
470
|
980
|
九、DBY型电动隔膜泵膜片材料特性：
|
隔膜品种 介质种类
|
丁晴橡胶
|
氯丁橡胶
|
氟橡胶
|
聚四氟乙烯
|
食品橡胶
|
|
发 烟 硝 酸
|
×
|
×
|
△
|
△
|
|
|
浓 硝 酸
|
×
|
×
|
△
|
△
|
|
|
浓 硫 酸
|
×
|
×
|
○
|
△
|
|
|
浓 盐 酸
|
×
|
△
|
△
|
△
|
|
|
浓 磷 酸
|
×
|
△
|
△
|
△
|
|
|
浓醋酸
|
×
|
×
|
×
|
△
|
|
|
浓氢氧化钠
|
○
|
○
|
△
|
△
|
|
|
无水氨
|
△
|
△
|
△
|
△
|
|
|
稀硝酸
|
×
|
×
|
○
|
△
|
|
|
稀 硫酸
|
△
|
△
|
△
|
△
|
|
|
稀 盐酸
|
×
|
○
|
△
|
△
|
|
|
稀 磷酸
|
×
|
×
|
△
|
△
|
|
|
稀氢氧化钠
|
○
|
○
|
△
|
△
|
|
|
氨水
|
△
|
△
|
×
|
|
|
|
苯
|
×
|
×
|
○
|
○
|
|
|
汽油
|
○
|
○
|
○
|
○
|
|
|
石油
|
△
|
×
|
○
|
○
|
|
|
四氯化碳
|
○
|
|
○
|
○
|
|
|
二硫化碳
|
○
|
|
×
|
○
|
|
|
乙醇
|
○
|
○
|
○
|
○
|
|
|
丙酮
|
×
|
△
|
×
|
○
|
|
|
甲酚
|
×
|
△
|
△
|
○
|
|
|
乙醛
|
×
|
×
|
△
|
○
|
|
|
乙苯
|
×
|
×
|
△
|
○
|
|
|
丙 烯 晴
|
△
|
△
|
×
|
○
|
|
|
丁醇
|
○
|
○
|
○
|
○
|
|
|
丁二烯
|
○
|
×
|
△
|
○
|
|
|
苯 乙烯
|
×
|
×
|
△
|
○
|
|
|
醋 烯 乙 酯
|
×
|
×
|
×
|
○
|
|
|
醚
|
×
|
×
|
×
|
|
|
