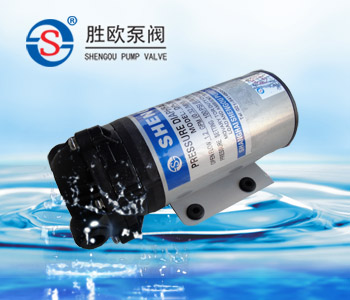

DP-130高压微型隔膜泵(微型水泵,纯水泵,直流泵)
一、高压微型隔膜泵产品特点:
1.噪音低、耐腐蚀、压力高,自吸高度5m.
2.介质温度可达60℃.
3.允许干运转.
4.内装压力开关以保护泵运转时不受损坏.
5.内装溢流阀控制泵的正常运行.
6.拆装方便.
7.采用安全低电压,保证人身安全.
二、高压微型隔膜泵用途:
1.适用于家用自来水增压、汽车冲洗、轮船上海水淡化.
2.适用于反渗透纯水机、水处理设备、过滤机、喷雾装置、化工计量加液及卫生、环保、印刷等行业中使用.
三、高压微型隔膜泵安装指南:
1.安装时,需拔出隔膜泵进出口的封盖.
2.装有随泵附带的进出口接头,DP-130 DP-125 DP-100 DP-60型隔膜泵进出口采用ZG3/8″外牙G29/64″弯管接头;DP-35隔膜泵进出口采用3/8″外牙软管接头.
3.泵应按水平安装;如需垂直安装时,泵头应朝下.
4.在泵的进出管道中安装一个过滤器,这是泵有效使用的保证.(DP-35型泵头内已装有过滤网,无需安装过滤器).
5.泵的底座分尼龙底座,铁底座橡胶脚柱.
四、高压微型隔膜泵性能参数：
|
型号
|
电压
(VDC)
|
最大电流
(A)
|
最大流量
GPM(L/min)
|
转速
(r/min)
|
最高压力
Psi(MPa)
|
吸程
(m)
|
调压开关
Psi(MPa)
|
功率
(W)
|
|
DP-35
|
12
|
7
|
2.5(9.5)
|
1200
|
35(0.24)
|
5
|
35(0.24)
|
40
|
|
24
|
4.8
|
3.2(12)
|
1300
|
35(0.24)
|
5
|
35(0.35)
|
40
|
|
DP-50
|
12
|
10
|
4.0(15)
|
1800
|
50(0.35)
|
5
|
50(0.35)
|
50
|
|
24
|
6
|
4.2(16)
|
1800
|
50(0.35)
|
5
|
50(0.24)
|
50
|
|
DP-60
|
12
|
6.0
|
1.3(5.0)
|
1200
|
60(0.42)
|
5
|
60(0.42)
|
40
|
|
24
|
3.0
|
1.3(5.0)
|
1200
|
60(0.42)
|
5
|
60(0.42)
|
40
|
|
DP-60N
|
12
|
6.0
|
1.3(5.0)
|
1200
|
60(0.42)
|
5
|
60(0.42)
|
40
|
|
24
|
3.0
|
1.3(5.0)
|
1200
|
60(0.42)
|
5
|
60(0.42)
|
40
|
|
DP-60A
|
12
|
3.5
|
0.8(3.0)
|
375
|
60(0.42)
|
5
|
-
|
20
|
|
DP-100
|
24
|
1.1
|
0.32(1.2)
|
375
|
100（0.68）
|
5
|
100（0.68）
|
10
|
|
DP-100(A)
|
24
|
1.1
|
0.32(1.2)
|
375
|
100（0.68）
|
5
|
100（0.68）
|
10
|
|
DP-125
|
24
|
1
|
0.26(1.0)
|
375
|
125（0.86）
|
5
|
125（0.86）
|
10
|
|
DP-130
|
24
|
1.2
|
0.45(1.7)
|
470
|
130(0.90)
|
5
|
/
|
15
|
|
12
|
2.2
|
0.45(1.7)
|
470
|
130(0.90)
|
5
|
/
|
15
|
|
DP-130(B)
|
12
|
2.2
|
0.45(1.7)
|
470
|
130（0.90）
|
5
|
125（0.86）
|
15
|
|
DP-150
|
24
|
4.0
|
1.4（5.3）
|
1200
|
150（1.00）
|
5
|
/
|
40
|
注：1、如有用户需要24VAC隔膜泵，可在订单中说明；
2、单位换算：GPM-加仑/分；L/min-升/分；psi-磅/平方英寸；1加仑（美国）=3.785升；1MPa=145psi
3、本公司备有各类型的变压器，若用户无系统变压设备，可增购适用变压器，以使隔膜泵正常运
4、DP-60N微型电动隔膜泵“N”代表丁晴耐油膜片，也可配氟橡胶耐腐蚀膜片
注1：“最大流量”指泵的出水口没有阻力、不需要输出压力来克服阻力(即泵的输出压力接近零) 时，泵的抽水速率 (流量)达到最大。一旦有阻力，泵的流量就会衰减，与输出 压力呈类似反比例的关系。
注2：“吸程”也叫“最大自吸高度”。即泵在不加引水的 情况下，能自动将水吸上来的最大高度(泵抽水口距离待抽 液面的垂直距离)。我们的水泵都是自吸水泵，所标吸程均 指这种情况。有些离心式的水泵就没有自吸能力，第一次 使用必须加引水才行。有的隔膜水泵虽然也有自吸能力， 但标的“吸程”往往与“进水管里全部是空气”下能抽起 水的垂直高度有差距，这点请注意。
注3：“最大扬程”也叫“最大排水高度”。指在泵出水口 接有足够长度水管的情况下，将水管垂直举起，泵能利用 输出压力将水打到距离排水口的最大垂直高度。不包括吸 程。如果泵出水口接管没接管子，或即使接了但管子为水 平，或没安装阻力装置(如阀门、喷嘴一类)，泵的输出压力 就很小，此时泵的流量达到最大。使用中，0＜泵的实际扬 程＜最大扬程，并不是泵一通电工作，扬程就达到最大， 而是取决于负载。比如可以用阀门关闭程度来控制实际扬 程的高低。
注4：“最大输出压力”也叫“最大关断压力”。泵运行过 程中，排水端受到阻力或接了大负载，就会表现出输出压 力，来克服这种阻力，当这个压力到了一定程度，为避免 压力过大造成泵内部元件损坏，随机的压力保护开关就会 启动，让泵停机。此时的压力就叫泵的“最大输出压 力”。当排水端受到的阻力或压力小于“最大输出压力” 时，泵才会重新启。
五、高压微型隔膜泵结构图：
六、高压微型隔膜泵主要零部件材料：
|
零部件名称
|
材料
|
|
泵壳
|
尼龙66（30%玻纤增强）
|
|
活塞
|
尼龙66（30%玻纤增强）
|
|
集流板
|
尼龙66（30%玻纤增强）
|
|
连接弯管
|
尼龙66（30%玻纤增强）
|
|
隔膜片
|
三元乙丙塑胶（美国产）
|
|
膜片
|
三元乙丙橡胶、丁晴橡胶
|
七、高压微型隔膜泵故障排除：
|
故障
|
原因
|
排除方法
|
|
电机运转正常，但出口无水流出
|
进口或出口管道油堵塞
|
拆下进出口管道排除管内堵塞物
|
|
进口管道内有空气
|
拧紧进口接头，使密封完好
|
|
泵内有杂物阻塞
|
拆开泵头，清除杂物
|
|
隔膜片破裂
|
更换隔膜片
|
|
接通电源，电动机不运转
|
接线脱接或虚接
|
将引线重新固定连接
|
|
泵未接通电源
|
使泵接通电源
|
|
电动机故障
|
修理或跟换电机
|
|
变压器故障
|
修理或跟换变压器
|
|
流量和扬程均偏小
|
泵进口积有空气
|
拧紧进口接口，使密封完好
|
|
有杂物堵在泵内或管道里
|
排除泵内或管道杂物
|
|
隔膜片破裂
|
更换隔膜片
|
|
电动机故障
|
修理或跟换电机
|
|
过滤网堵塞
|
清除过滤网内杂物
|
警告：在修理泵之前，须关闭电源。
DP-130高压微型隔膜泵安装尺寸：
