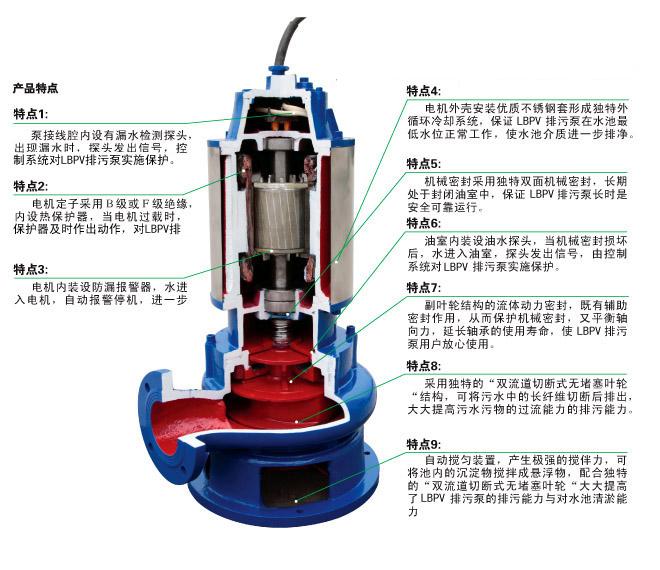

QW(WQ)型潜水式无堵塞排污泵安装示意图：

移动式安装	自动耦合式安装

QW(WQ)型潜水排污泵安装说明：

1．自动耦合装置系统
适用于长期固定的使用场合，具有安装快捷，检测、维修方便等优点。该系统使用特制的底座，固定在污水坑韵底部，与出水管连结好，在池顶安装好配套的支承块，用导杆使二者相连，水泵与特定支架连结好，沿导杆下滑到达底座，与其自动耦合、密封，而提升时则自动脱落。
2．移动式安装系统
它以支架支承，接上出水软管即可工作，这种方式主要应用于救急或维修施工的需要。

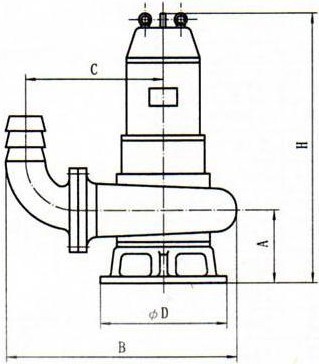

QW(WQ)型潜水排污泵安装尺寸（移动式）：

型号	A	B	C	D	H
25QW8-22-1.1	110	305	195	190	410
32QW12-15-1.1	110	305	195	190	410
40QW15-15-1.5	120	340	215	240	600
40QW15-30-2.2	120	340	215	240	600
50QW20-7-0.75	125	370	225	240	550
50QW10-10-0.75	125	370	225	240	550
50QW20-15-1.5	120	345	215	240	600
50QW15-25-2.2	120	345	215	240	600
50QW18-30-3.0	125	370	225	240	630
50QW25-32-5.5	155	410	255	310	730
50QW20-40-7.5	155	410	255	240	730
65QW25-15-2.2	125	410	260	240	610
65QW37-13-3.0	125	410	260	240	630
65QW25-30-4.0	125	420	270	240	680
65QW30-40-7.5	155	450	290	310	730
65QW35-50-11	165	460	290	350	920
65QW35-60-15	165	460	290	350	920
80QW40-7-2.2	165	490	325	310	700
80QW43-13-3.0	165	445	295	310	740
80QW40-15-4.0	165	445	295	310	800
80QW65-25-7.5	165	490	325	310	770
100QW80-10-4.0	175	620	420	350	800
100QW110-10-5.5	185	650	420	350	800
100QW100-15-7.5	185	650	420	350	800
100QW85-20-7.5	185	650	420	350	800
100QW100-25-11	210	710	450	420	960
100QW100-30-15	225	740	485	420	950
100QW100-35-18.5	225	740	485	470	1000
125QW130-15-11	225	740	470	420	960
125QW130-20-15	225	740	470	420	960
150QW145-9-7.5	225	770	480	420	850
150QW180-15-15	225	780	480	470	960
150QW180-20-18.5	225	780	480	470	1020
150QW180-25-22	225	780	480	470	1020
150QW130-30-22	250	860	520	470	1180
150QW180-30-30	250	860	520	540	1230
150QW200-30-37	250	860	520	540	1300
200QW300-7-11	275	900	560	540	1130
200QW250-11-15	275	900	560	540	1130
200QW400-10-22	275	900	560	540	1200
200QW400-13-30	275	900	560	540	1250
200QW250-15-18.5	275	900	560	540	1200
200QW300-15-22	275	900	560	540	1200
200QW250-22-30	275	900	560	540	1250
200QW350-25-37	275	900	560	540	1350
200QW400-30-55	290	920	580	540	1400
250QW600-9-30	320	1100	650	540	1650
250QW600-12-37	320	1100	650	540	1650
250QW600-15-45	320	1080	650	540	1650
250QW600-20-55	320	1080	650	540	1650
250QW600-25-75	320	1100	650	540	1650
250QW800-12-45	320	1080	650	540	1650
300QW500-15-45	400	1200	800	600	2040
300QW800-15-55	400	1200	800	600	2040
300QW600-20-55	400	1200	800	600	2050
300QW800-20-75	400	1200	800	600	2100
300QW950-20-90	400	1200	800	600	2200
300QW1000-25-110	400	1200	800	600	2200
350QW1100-10-55	450	1350	950	600	1950
350QW1500-15-90	450	1350	950	600	2160
350QW1200-18-90	450	1350	950	600	2160
350QW1100-28-132	450	1350	950	600	2500
350QW1000-36-160	450	1350	950	600	2600
400QW1500-10-75	510	1480	1100	700	2100
400QW2000-15-132	510	1480	1100	700	2500
400QW1700-22-160	510	1480	1100	700	2600
400QW1500-26-160	510	1480	1100	700	2620
400QW1700-30-200	510	1480	1100	700	2550
400QW1800-32-250	510	1480	1100	700	2860

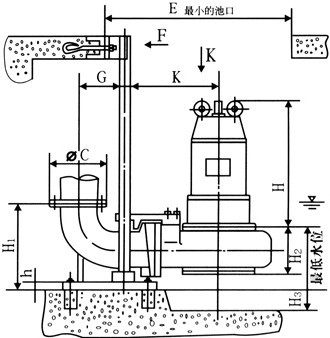

■QW(WQ)型潜水排污泵安装尺寸（固定式）：

型号	DN	D	D1	H	K	G	H1	H2	H3	h	N1-øk	g	p	f	y	N2-ød	J	L	M	m	n	e	E×E
25WQ7-8-0.55	25	100	75	560	330	100	265	360	100	20	4-ø16	260	230	310	210	4-ø14	175	470	400	100	50	16	550×550
25WQ8-25-1.1	25	100	75	560	330	100	265	360	100	20	4-ø16	260	230	310	210	4-ø14	175	470	400	100	50	16	550×550
32WQ8-12-0.75	32	120	90	560	330	100	265	360	100	20	4-ø16	260	230	310	210	4-ø14	175	470	400	100	50	16	550×550
40WQ12-15-1.5	40	130	100	560	330	100	265	360	100	20	4-ø16	260	230	310	210	4-ø14	175	470	400	100	50	16	550×550
50WQ20-7-0.75	50	140	110	580	331	105	270	380	100	20	4-ø16	260	230	310	210	4-ø14	175	470	400	100	50	16	550×550
50WQ10-10-0.75	50	140	110	550	286	105	270	350	100	20	4-ø16	260	230	310	210	4-ø14	175	470	400	100	50	16	550×550
50WQ20-15-1.5	50	140	110	560	286	105	270	360	100	20	4-ø16	260	230	310	210	4-ø14	175	470	400	100	50	16	550×550
50WQ15-30-2.2	50	140	110	605	300	105	270	400	100	20	4-ø16	260	230	310	210	4-ø14	175	470	400	100	50	16	550×550
50WQ17-25-3	50	140	110	660	350	105	270	450	100	20	4-ø16	260	230	310	210	4-ø14	175	470	400	100	50	16	550×550
50WQ25-32-5.5	50	140	110	800	370	105	270	480	100	20	4-ø16	260	230	310	210	4-ø14	175	470	400	100	50	16	600×550
65WQ25-15-2.2	65	160	130	610	323	120	315	410	150	20	4-ø18	275	250	310	225	4-ø14	180	470	400	100	50	18	550×550
65WQ37-13-3	65	160	130	665	358	120	315	460	150	20	4-ø18	275	250	310	225	4-ø14	180	470	400	100	50	18	650×600
65WQ25-30-4	65	160	130	710	353	120	315	505	150	20	4-ø18	275	250	310	225	4-ø14	180	470	400	100	50	18	650×600
80WQ40-7-2.2	80	185	150	640	360	140	350	440	150	20	4-ø18	290	255	340	260	4-ø18	210	470	400	100	50	18	650×600
80WQ80-15-7.5	80	185	150	640	360	140	350	440	150	20	4-ø18	290	255	340	260	4-ø18	210	470	400	100	50	18	650×600
80WQ100-32-18.5	80	185	150	680	360	140	350	475	150	20	4-ø18	290	255	340	260	4-ø18	210	470	400	100	50	18	650×600
80WQ40-15-4	80	185	150	710	365	140	350	500	150	20	4-ø18	290	255	340	260	4-ø18	210	470	400	100	50	18	650×600
80WQ65-25-7.5	80	185	150	790	385	140	350	545	150	20	4-ø18	290	255	340	260	4-ø18	210	470	400	100	50	18	700×600
100WQ85-10-4	100	205	170	770	482	182	410	550	200	25	4-ø20	340	305	410	310	4-ø18	250	510	440	100	50	20	750×650
100WQ100-35-18.5	100	205	170	850	462	182	410	560	200	25	4-ø20	340	305	410	310	4-ø18	250	510	440	100	50	20	750×650
100WQ65-15-5.5	100	205	170	850	460	182	410	560	200	25	4-ø20	340	305	410	310	4-ø18	250	510	440	100	50	20	750×650
100WQ100-15-7.5	100	205	170	855	470	182	410	560	200	25	4-ø20	340	305	410	310	4-ø18	250	510	440	100	50	20	750×650
100WQ85-20-7.5	100	205	170	855	475	182	410	560	200	25	4-ø20	340	305	410	310	4-ø18	250	510	440	100	50	20	750×650
100WQ100-25-11	100	205	170	1050	520	182	410	690	200	25	4-ø20	340	305	410	310	4-ø18	250	510	440	100	50	20	900×750
150WQ145-9-7.5	150	260	225	860	480	275	590	570	250	25	4-ø20	400	360	410	300	4-ø18	265	600	525	100	50	20	750×650
150WQ200-10-15	150	260	225	990	585	275	590	630	250	25	4-ø20	400	360	410	300	4-ø18	265	600	525	100	50	20	1000×800
150WQ180-15-15	150	260	225	990	585	275	590	630	250	25	4-ø20	400	360	410	300	4-ø18	265	600	525	100	50	20	1000×800
150WQ180-20-18.5	150	260	225	1050	550	275	590	690	250	25	4-ø20	400	360	410	300	4-ø18	265	600	525	100	50	20	1000×800
150WQ150-26-18.5	150	260	225	1050	560	275	590	690	250	25	4-ø20	400	360	410	300	4-ø18	265	600	525	100	50	20	1000×800
150WQ180-35-22	150	260	225	1050	560	275	590	700	250	25	4-ø20	400	360	410	300	4-ø18	265	600	525	100	50	20	1000×800
150WQ200-30-37	150	260	225	1350	740	275	590	850	250	25	4-ø20	400	360	410	300	4-ø18	265	600	525	100	50	20	1300×900
150WQ150-35-37	150	260	225	1350	740	275	590	850	250	25	4-ø20	400	360	410	300	4-ø18	265	600	525	100	50	20	1300×900
200WQ300-7-11	200	315	280	1050	540	310	570	420	250	30	4-ø20	480	440	500	400	4-ø18	325	600	525	100	50	20	1000×800
200WQ250-11-15	200	315	280	1050	530	310	570	420	250	30	4-ø20	480	440	500	400	4-ø18	325	600	525	100	50	20	1000×800
200WQ250-15-18.5	200	315	280	1050	550	310	570	420	250	30	4-ø20	480	440	500	400	4-ø18	325	600	525	100	50	20	1000×800
200WQ400-10-22	200	315	280	1060	730	310	570	430	250	30	4-ø20	480	440	500	400	4-ø18	325	600	525	100	50	20	1300×900
200WQ300-15-22	200	315	280	1060	730	310	570	430	250	30	4-ø20	480	440	500	400	4-ø18	325	600	525	100	50	20	1300×900
200WQ400-13-30	200	315	280	1120	735	310	570	430	250	30	4-ø20	480	440	500	400	4-ø18	325	600	525	100	50	20	1300×900
200WQ250-22-30	200	315	280	1120	735	310	570	420	250	30	4-ø20	480	440	500	400	4-ø18	325	600	525	100	50	20	1300×900
200WQ300-25-37	200	315	280	1160	700	310	570	450	250	30	4-ø20	480	440	500	400	4-ø18	325	600	525	100	50	20	1300×900
200WQ250-35-45	200	315	280	1450	780	310	570	480	250	30	4-ø20	480	440	500	400	4-ø18	325	600	525	100	50	20	1350×900
200WQ400-30-55	200	315	280	1550	780	310	570	430	250	30	4-ø20	480	440	500	400	4-ø18	325	600	525	100	50	20	1400×1100
250WQ600-9-30	250	370	335	1650	800	440	710	510	350	35	4-ø24	550	500	610	470	4-ø18	436	700	615	150	90	24	1600×1300
250WQ600-12-37	250	370	335	1650	800	440	710	510	350	35	4-ø24	550	500	610	470	4-ø18	435	700	615	150	90	24	1600×1300
250WQ600-15-45	250	370	335	1650	800	440	710	510	350	35	4-ø24	550	500	610	470	4-ø18	435	700	615	150	90	24	1600×1300
250WQ600-20-55	250	370	335	1680	800	440	710	510	350	35	4-ø24	550	500	610	470	4-ø18	435	700	615	150	90	24	1600×1300
250WQ600-25-75	250	370	335	1750	840	440	710	510	350	35	4-ø24	550	500	610	470	4-ø18	435	700	615	150	90	24	1600×1300
300WQ800-12-45	300	435	395	1770	840	480	765	540	400	35	4-ø28	680	600	745	615	4-ø23	552	700	615	150	90	28	1800×1500
300WQ480-15-45	300	435	395	1700	840	480	765	540	400	35	4-ø28	680	600	745	615	4-ø23	552	700	615	150	90	28	1800×1500
300WQ400-20-45	300	435	395	1700	840	480	765	540	400	35	4-ø28	680	600	745	615	4-ø23	552	700	615	150	90	28	1800×1500
300WQ600-20-55	300	435	395	1770	840	480	765	540	400	35	4-ø28	680	600	745	615	4-ø23	552	700	615	150	90	28	1800×1500
300WQ800-20-75	300	435	395	1770	840	480	765	540	400	35	4-ø28	680	600	745	615	4-ø23	552	700	615	150	90	28	1800×1500
300WQ950-20-90	300	435	395	1770	840	480	765	540	400	35	4-ø28	680	600	745	615	4-ø23	552	700	615	150	90	28	1800×1500
300WQ950-24-110	300	435	395	2100	840	480	765	540	400	35	4-ø28	680	600	745	615	4-ø23	552	700	615	150	90	28	1800×1500
350WQ1100-10-45	350	490	445	2151	727	383	765	580	400	45	4-ø40	880	780	870	770	12-ø22	633	888	800	150	90	27	1350×1000
350WQ1180-13-75	350	490	445	2271	897	383	765	592	500	45	4-ø40	880	780	870	770	12-ø22	633	888	800	150	90	27	1450×1200
350WQ1200-15-90	350	490	445	2140	897	383	765	680	500	45	4-ø40	880	780	870	770	12-ø22	633	888	800	150	90	27	1450×1200
350WQ1130-18-90	350	490	445	2150	897	383	765	700	500	45	4-ø40	880	780	870	770	12-ø22	633	888	800	150	90	27	1450×1200
350WQ1250-19.5-110	350	490	445	2250	950	383	765	750	500	45	4-ø40	880	780	870	770	12-ø22	633	888	800	150	90	27	1450×1200
350WQ1500-20.6-132	350	490	445	2280	980	383	765	750	500	45	4-ø40	880	780	870	770	12-ø22	633	888	800	150	90	27	1450×1200
350WQ1500-26-160	350	490	445	2300	1030	383	765	750	500	45	4-ø40	880	780	870	770	12-ø22	633	888	800	150	90	27	1450×1200
400WQ1800-9.5-75	400	565	515	2464	975	390	800	650	500	50	6-ø40	880	780	950	850	16-ø26	630	630	542	150	90	27	1500×1400
400WQ1690-12-90	400	565	515	2464	975	390	800	650	500	50	6-ø40	880	780	950	850	16-ø26	630	630	542	150	90	27	1500×1400
400WQ2000-13.5-110	400	565	515	2464	975	390	800	650	500	50	6-ø40	880	780	950	850	16-ø26	630	630	542	150	90	27	1500×1400
400WQ1700-22-160	400	565	515	2520	990	390	800	680	500	50	6-ø40	880	780	950	850	16-ø26	630	630	542	150	90	27	1550×1450
400WQ2000-18.4-160	400	565	515	2520	990	390	800	680	500	50	6-ø40	880	780	950	850	16-ø26	630	630	542	150	90	27	1550×1450
400WQ1950-23-185	400	565	515	2580	1020	390	800	700	500	50	6-ø40	880	780	950	850	16-ø26	630	630	542	150	90	27	1600×1500
400WQ1980-26-220	400	565	515	2580	1020	390	800	700	500	50	6-ø40	880	780	950	850	16-ø26	630	630	542	150	90	27	1600×1500
400WQ1800-32-250	400	565	515	2590	1050	390	800	720	500	50	6-ø40	880	780	950	850	16-ø26	630	630	542	150	90	27	1600×1550
450WQ2300-9.5-90	450	615	565	2404	900	700	1350	1033	600	40	4-ø40	930	810	1265	1145	20-ø26	952	902	833	100	84	26	1550×1350
450WQ2250-11-110	450	615	565	2450	950	750	1350	1033	600	40	4-ø40	930	810	1265	1145	20-ø26	962	902	833	100	84	26	1550×1350
450WQ2260-14-132	450	615	565	2480	1000	800	1350	1050	600	40	4-ø40	930	810	1265	1145	20-ø26	980	902	833	100	84	26	1550×1350
450WQ2280-20-185	450	615	565	2500	1050	850	1350	1050	650	40	4-ø40	930	810	1265	1145	20-ø26	980	902	833	100	84	26	1600×1380
450WQ2300-25-250	450	615	565	2500	1080	850	1350	1100	650	40	4-ø40	930	810	1265	1145	20-ø26	980	902	833	100	84	26	1650×1380
450WQ2300-29-280	450	615	565	2520	1150	900	1350	1100	700	40	4-ø40	930	810	1265	1145	20-ø26	1020	902	833	100	84	26	1650×1400
450WQ2100-36-315	450	615	565	2550	1250	950	1350	1250	700	40	4-ø40	930	810	1265	1145	20-ø26	1020	902	833	100	84	26	1680×1450
500WQ2490-10-110	500	670	620	3010	1280	595	1350	950	600	50	6-ø48	950	830	1260	1140	20-ø26	895	798	710	150	90	27	2100×1750
500WQ2500-16-160	500	670	620	2775	1030	595	1350	1005	600	50	6-ø48	950	830	1260	1140	20-ø26	895	798	710	150	90	27	1950×1600
500WQ2490-18.5-185	500	670	620	2850	1050	595	1350	1050	600	50	6-ø48	950	830	1260	1140	20-ø26	895	798	710	150	90	27	2000×1800
500WQ2500-12-132	500	670	620	1950	1100	595	1350	1080	600	50	6-ø48	950	830	1260	1140	20-ø26	895	798	710	150	90	27	2050×1700
500WQ2400-22-220	500	670	620	3010	1280	595	1350	950	600	50	6-ø48	950	830	1260	1140	20-ø26	895	798	710	150	90	27	2100×1750
500WQ2650-24-250	500	670	620	2880	1260	595	1350	1120	600	50	6-ø48	950	830	1260	1140	20-ø26	895	798	710	150	90	27	2100×1750
500WQ2400-28-280	500	670	620	3010	1800	595	1350	1200	600	50	6-ø48	950	830	1260	1140	20-ø26	895	798	710	150	90	27	2200×1800
